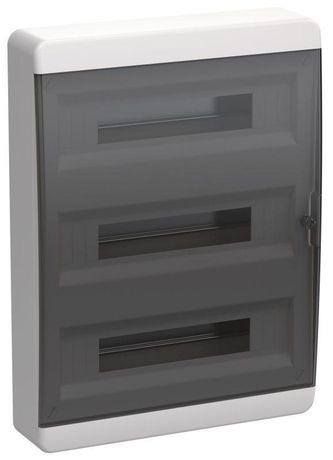

Корпус пластиковый навесной на 54 модулей ЩРН-П-54 IP41 черная прозрачная дверь TEKFOR | TF5-KP12-N-54-41-K01-K03 IEK

Корпус пластиковый навесной ЩРН-П-54 IP41 черный прозрачный дверь от бренда IEK (ИЭК), артикул tf5-kp12-n-54-41-k01-k03, предназначен для компактной сборки распределительных щитов с модульным оборудованием. Прозрачная дверца и надёжная фиксация позволяют использовать его в бытовых и технических условиях без доступа персонала.

Назначение и область применения

Корпус ЩРН-П-54 IP41 используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в распределительных щитах. Подходит для установки в жилых домах, квартирах, офисах, подъездах, технических помещениях и на лестничных клетках. Навесной способ крепления позволяет устанавливать его на стену без необходимости встраивания в нишу.

Технические характеристики

• Степень защиты: IP41 - защищает от твёрдых предметов больше 1 мм и вертикально падающих капель воды
• Модульная ширина: 54 модуля - позволяет разместить до 54 стандартных модулей шириной 17,5 мм каждый
• Количество рядов: 3 - три вертикальных ряда для удобного расположения аппаратов
• Материал корпуса: ABS-пластик и поликарбонат - ударопрочные, не поддерживающие горение материалы
• Тип крышки: закрытого типа - герметичная конструкция с дверцей
• Наличие прозрачной двери: да - позволяет визуально контролировать состояние аппаратов без открывания
• Наличие замка: да - обеспечивает защиту от несанкционированного доступа
• Наличие DIN-рейки: да - встроенные рейки стандарта EN 60715 для фиксации модулей
• Цвет корпуса: белый - классический цвет для внутренних помещений
• Способ монтажа: навесной - крепление на стену через отверстия в задней стенке

Совместимость и монтаж

Корпус совместим со всеми типами модульного оборудования, соответствующего стандарту DIN 43880. Для монтажа используйте саморезы или дюбели подходящего диаметра - отверстия для крепления расположены по углам и центру задней стенки. DIN-рейки уже установлены внутри; их можно легко демонтировать при необходимости. Перед установкой проверьте, что глубина корпуса достаточна для всех установленных устройств - особенно для крупногабаритных УЗО или автоматов с функциями коммутации.

Безопасность и стандарты

Корпус изготовлен из самозатухающего пластика, соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. Степень защиты IP41 соответствует ГОСТ 14254. Не предназначен для установки во влажных зонах (ванная, баня) или на улице. Температурный режим эксплуатации - от -25C до +40C.

Преимущества

• Прозрачная дверь снижает необходимость постоянного вскрытия щита - экономит время при осмотре и обслуживании
• Удобная трёхрядная компоновка оптимальна для сложных схем с большим количеством автоматов
• Надёжный замок предотвращает случайное или намеренное вмешательство
• Высокая механическая прочность материала - корпус не деформируется при нагрузке и температурных перепадах
• Готовые DIN-рейки исключают необходимость самостоятельной установки направляющих

Ограничения применения

• Не применяется в помещениях с высокой влажностью (класс защиты IP41 недостаточен для ванных комнат)
• Не рекомендован для наружной установки - даже под навесом возможны повреждения от конденсата и атмосферных осадков
• Не поддерживает монтаж крупных силовых контакторов или преобразователей частоты - ограниченная глубина корпуса
• Цвет корпуса - белый, не подходит для условий с повышенными требованиями к эстетике (например, дизайнерские интерьеры)

Примеры использования

• Распределительный щит в подъезде многоквартирного дома - для группового учёта и защиты этажных линий
• Щит управления в офисном помещении - для питания компьютеров, принтеров, светильников
• Автоматизация систем освещения в подвале или на лестничной площадке
• Локальный щиток в гараже или на даче - для защиты розеток и освещения

Практические советы

• Перед сборкой щита рассчитайте суммарную ширину всех модулей - 54 модуля = 945 мм, убедитесь, что они поместятся с запасом
• При использовании больших УЗО (например, 4P) учитывайте, что они занимают 2–4 модуля - планируйте размещение заранее
• Для лучшего теплоотвода не забивайте корпус полностью - оставьте свободное пространство между устройствами
• Проверяйте соответствие проводов по сечению - входные клеммы имеют ограничения по максимальному сечению (обычно 16 мм2, уточняйте в документации)
• При монтаже на деревянную поверхность используйте металлический экран или негорючую прокладку - требование ПУЭ
