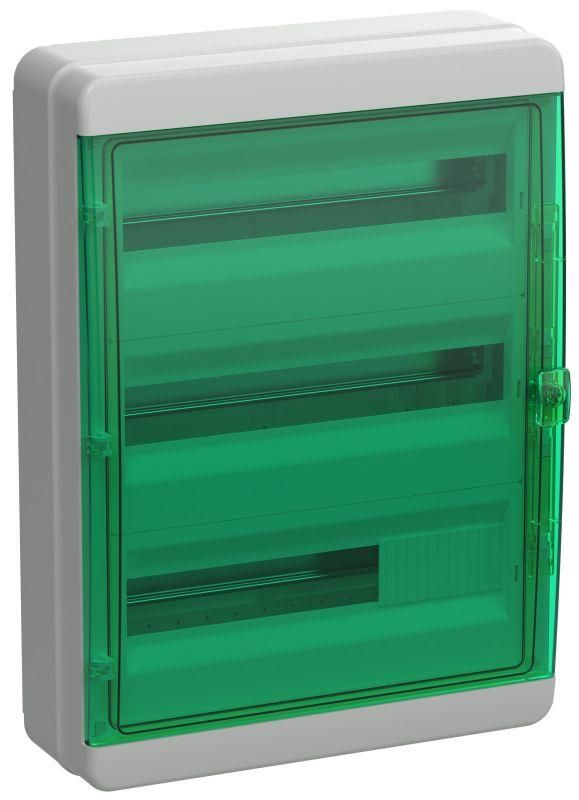

Корпус пластиковый навесной на 54 модулей КМПн-54 IP65 зеленый прозрачная дверь TEKFOR | TF5-KP72-N-54-65-K03-K06 IEK

Корпус пластиковый навесной КМПн-54 IP65 зеленый прозрачный дверь - это распределительный щит серии TEKFOR от IEK, предназначенный для компактной и защищённой установки автоматических выключателей, УЗО и другого модульного оборудования в условиях повышенной запылённости и влажности. Корпус КМПн-54 обеспечивает надёжную защиту от внешних воздействий и удобство обслуживания благодаря прозрачной двери и встроенной DIN-рейке.

Назначение и область применения

Корпус КМПн-54 IP65 используется для сборки распределительных щитов в средах с высоким уровнем пыли, влаги или перепадов температур. Подходит для установки в гаражах, производственных цехах, подвалах, автомойках, на складах и на улице. Благодаря степени защиты IP65, он защищает внутреннее оборудование от попадания пыли и струй воды, что делает его идеальным для мест, где обычные щиты не справятся с нагрузкой.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением;
• Количество модулей DIN: 54 - позволяет разместить до 54 стандартных модулей шириной 17,5 мм (например, автоматы, УЗО, реле);
• Материал корпуса: ABS-пластик и поликарбонат - ударопрочные, устойчивые к химическим веществам и старению;
• Цвет: зелёный (RAL 7035) - снижает нагрев при солнечном свете, хорошо виден в помещении;
• Количество рядов: 3 - три вертикальных ряда для равномерного распределения модулей;
• Наличие DIN-рейки: да - встроенная металлическая рейка стандарта EN 60715;
• Наличие монтажной панели: да - жесткий основание для крепления тяжёлых устройств вне DIN-рейки;
• Тип крышки: закрытого типа - герметичная конструкция с уплотнителем;
• Наличие прозрачной двери: да - позволяет контролировать состояние аппаратов без вскрытия;
• Наличие замка: да - одноключевой замок для предотвращения несанкционированного доступа;
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов или дюбелей.

Совместимость и монтаж

Корпус КМПн-54 совместим со всеми типами модульного оборудования, соответствующего стандарту DIN 43880. Монтаж выполняется на ровную поверхность: перед установкой проверьте, чтобы стена была не пористой и не влажной. Для фиксации используйте дюбеля подходящего диаметра - рекомендовано не менее 6 мм. Прозрачная дверь открывается на петлях, её можно демонтировать для более удобного доступа к оборудованию. DIN-рейка уже установленна и не требует дополнительной фиксации. Монтажная панель позволяет крепить устройства весом до 2 кг каждое (например, контакторы, преобразователи частоты).

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями IEC 62208 и ГОСТ Р 50030.2. Наличие замка и герметичной крышки соответствует нормам безопасности для электроустановок в условиях повышенной опасности. Материалы корпуса не поддерживают горение и имеют класс самозатухания V-0 по UL94. Сертифицирован для работы в температурном диапазоне от -25C до +55C.

Преимущества

• Высокая степень защиты IP65 - надёжная работа даже в сыром и пыльном окружении;
• Прозрачная дверь - возможность визуального контроля состояния оборудования без вскрытия;
• Удобная вместимость 54 модулей - оптимальный вариант для сложных систем управления;
• Жёсткая монтажная панель - исключает деформацию при установке крупных устройств;
• Ударопрочный материал - долговечность при механических нагрузках и случайных ударах;
• Замок - повышает уровень безопасности в общественных и промышленных объектах.

Ограничения применения

• Не предназначен для постоянного прямого воздействия дождя - хотя IP65 защищает от брызг, длительное нахождение под открытой атмосферой требует дополнительной защиты (накрывной козырёк);
• Работает только в пределах температурного диапазона -25…+55 C - не использовать в экстремальных климатических зонах без термоконтроля;
• Не рассчитан на взрывоопасные среды - не применяется в зонах категории ATEX;
• Пластиковая конструкция не подходит для установки рядом с источниками высоких температур (>70 C) - например, возле печей или паровых труб.

Примеры использования

• Распределительный щит на автосервисе - управление освещением, насосами, зарядными станциями;
• Щит в подвале многоквартирного дома - защита от сырости и плесени для групп автоматов;
• Управление конвейером на складе - размещение реле, таймеров, датчиков;
• Наружный щит для системы видеонаблюдения - защита камеры, коммутатора и UPS от пыли и влаги.

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для выхода через кабельные вводы - они расположены по бокам и снизу корпуса;
• При использовании большого количества модулей - распределяйте нагрузку равномерно между тремя рядами, чтобы избежать перегрузки одного участка;
• Для лучшей теплоотдачи оставляйте минимум 5 см свободного пространства вокруг корпуса;
• При необходимости замены двери - она легко снимается без инструментов; запасные части доступны по артикулу tf5-kp72-n-54-65-k03-k06;
• При заказе нескольких корпусов - убедитесь, что все экземпляры из одной партии, так как цвет RAL 7035 может немного отличаться между сериями производства.
