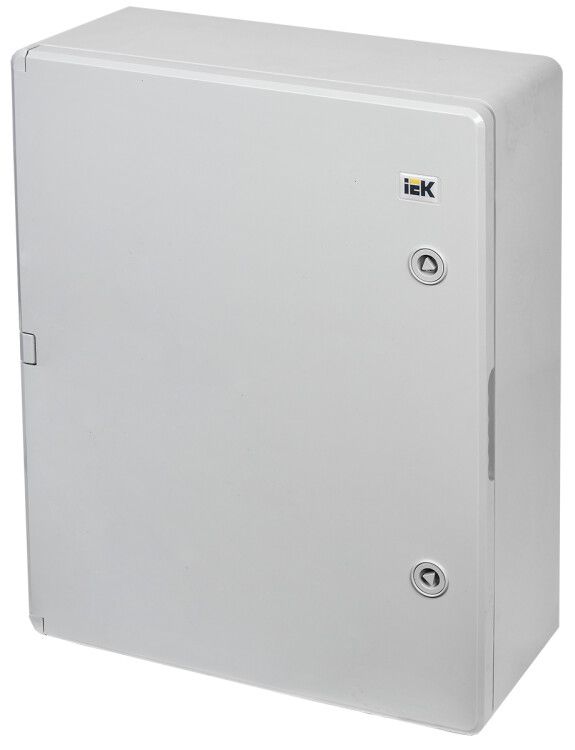

Корпус пластиковый ЩМПп (ВхШхГ) 500х400х180мм УХЛ1 IP65 | MKP93-N-504018-65 IEK

Корпус пластиковый ЩМПп 500х400х180мм УХЛ1 IP65 от IEK предназначен для монтажа электротехнического оборудования в условиях повышенной запыленности и влажности. Благодаря прочному корпусу и защищённой конструкции, этот щит подходит как для внутренних, так и для наружных установок. Артикул mkp93-n-504018-65 соответствует серийным решениям IEK для промышленной автоматизации.

Назначение и область применения

Корпус пластиковый ЩМПп 500х400х180мм УХЛ1 IP65 используется для размещения и защиты коммутационных устройств, автоматических выключателей, реле, контакторов, модулей управления и других элементов электрощитового оборудования. Подходит для систем распределения электроэнергии, автоматизации производственных линий, насосных станций, систем вентиляции и освещения. Применяется там, где требуется защита от пыли, брызг воды и перепадов температур.

Технические характеристики

• Габариты: 500×400×180 мм - позволяет разместить оборудование средней плотности;
• Материал корпуса: ударопрочный АБС-пластик - устойчив к механическим повреждениям и химическим воздействиям;
• Степень защиты: IP65 - полностью герметичен против пыли и защищён от струй воды из любого направления;
• Климатическое исполнение: УХЛ1 - работает при температурах от -45 C до +80 C, подходит для холодных регионов и нагреваемых помещений;
• Толщина стенок: 2,9 мм - обеспечивает жесткость и долговечность;
• Цвет: 7035 RAL (серый металлик) - совместим с промышленными стандартами окраски;
• Срок службы: 10 лет - рассчитан на длительную эксплуатацию без замены;
• Тип крышки: закрытого типа - плотно прилегает, предотвращает доступ посторонних предметов;
• Тип дверей: одинарная - удобна для обслуживания и контроля;
• Наличие монтажной панели: да - возможность фиксации оборудования на внутреннюю планку без дополнительных креплений;
• Способ монтажа: открытой установки - крепится на стену, столб, опору через отверстия в задней стенке.

Совместимость и монтаж

Корпус пластиковый ЩМПп 500х400х180мм УХЛ1 IP65 совместим со всеми типами DIN-рейки и стандартными креплениями для аппаратов (выключатели, автоматы, трансформаторы). Монтаж осуществляется на вертикальную поверхность с помощью болтов или саморезов через четыре угловые отверстия в задней стенке. Для герметичности рекомендуется использовать уплотнительную прокладку, входящую в комплект крышки. Кабельные вводы не предусмотрены - требуются дополнительные вводы с IP65 (например, M20x1,5) для прохода проводов.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1–2007 (МЭК 60439-1) для распределительных щитов. Выполнен из негорючего материала, не поддерживающего горение. Сертифицирован для работы в зонах с высокой влажностью и пылевой нагрузкой. Соответствие IP65 гарантирует безопасность при случайном контакте с водой или в условиях мойки оборудования.

Преимущества

• Высокая степень защиты IP65 снижает риск отказов из-за внешних факторов;
• АБС-пластик легче металла, не ржавеет, не требует покраски;
• Монтажная панель упрощает сборку и последующее обслуживание;
• Широкий диапазон температур делает его универсальным для сурового климата;
• Цвет 7035 RAL обеспечивает единый визуальный стиль в промышленных объектах.

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты);
• Не рассчитан на постоянное погружение в воду - IP65 не эквивалентен IP67/IP68;
• Пластиковая конструкция менее устойчива к сильным ударам и давлению по сравнению с металлическими щитами;
• Не поддерживает сварку или гибку - ремонт корпуса невозможен, при повреждении требуется замена.

Примеры использования

• Щит управления насосной станцией на улице;
• Распределительный щит на конвейере в пищевой промышленности;
• Автоматический щит освещения в холодильном цеху;
• Контрольный пункт системы вентиляции в подвале с высокой влажностью;
• Временный щит на стройплощадке для питания инструментов.

Практические советы

• Перед монтажом проверьте, что все кабельные вводы имеют класс защиты IP65 - иначе нарушается целостность защиты всего корпуса;
• При использовании в условиях сильного мороза избегайте резких ударов по корпусу - АБС-пластик становится более хрупким ниже -30 C;
• Для удобства обслуживания используйте световые индикаторы и прозрачные люки, если необходимо контролировать состояние устройств без вскрытия;
• При заказе нескольких единиц - выбирайте один цветовой оттенок (RAL 7035) для единообразия на объекте;
• Артикул mkp93-n-504018-65 - точный идентификатор; при замене всегда сверяйтесь с ним, чтобы не выбрать аналог с другим размером или степенью защиты.
