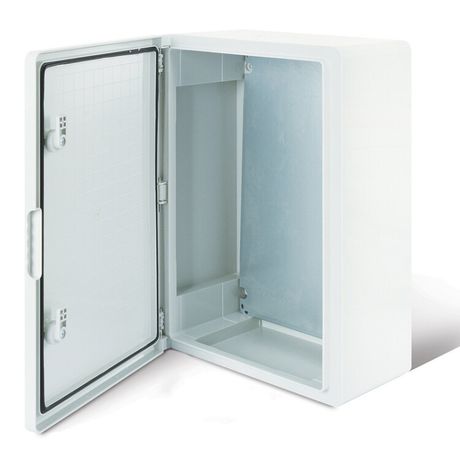

Корпус пластиковый ЩМПп с монтажной панелью 500х400х180 мм ABS УХЛ1 IP65 | 11-0404 REXANT MEET

Корпус пластиковый ЩМПп с монтажной панелью 500х400х180 мм ABS УХЛ1 IP65 от Rexant - это надёжный герметичный кожух для сборки электрощитов управления, автоматики и силовой аппаратуры до 400 В. Подходит для наружной установки, выдерживает пыль, влагу и перепады температур, не требует заземления благодаря материалу корпуса.

Назначение и область применения

Корпус пластиковый ЩМПп с монтажной панелью используется для монтажа электрооборудования в условиях повышенной запылённости, сырости или открытого воздуха. Применяется в промышленности, на транспорте, в коммунальном хозяйстве и на объектах АСКУЭ. Подходит для установки автоматических выключателей, контакторов, реле, счётчиков и других устройств до 400 В. Монтажная панель позволяет фиксировать как DIN-рейки, так и оборудование с креплением на болты.

Технические характеристики

• Размеры: 500×400×180 мм (Ш×В×Г)
• Материал корпуса: АБС-пластик - ударопрочный, негорючий, устойчивый к УФ-излучению
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением
• Исполнение: УХЛ1 - работает при температурах от −40 C до +40 C
• Тип двери: одинарная, с замком
• Тип крышки: закрытого типа, плотно прилегает к раме
• Цвет: серый
• Покрытие: отсутствует - поверхность матовая, без лака или краски
• Способ монтажа: открытая установка на стену или опорную поверхность
• Наличие монтажной панели: да, оцинкованная сталь, не подвержена коррозии
• Наличие замка: да, один ключ в комплекте

Совместимость и монтаж

Корпус пластиковый ЩМПп с монтажной панелью совместим со всеми типами оборудования, рассчитанным на крепление на DIN-рейку или напрямую через отверстия. Монтажная панель имеет стандартные отверстия под рейки и винты M4–M6. Для установки используются входящие в комплект кронштейны - они позволяют закрепить корпус на вертикальной поверхности. Открытая установка исключает необходимость в нишах или углублениях. Диаметр отверстий для кабельных вводов - 12–20 мм, расположены по бокам и снизу. Ключ от замка универсальный - подходит ко всем аналогичным корпусам Rexant.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-5-1 по степени защиты IP65. Материал АБС-пластик не поддерживает горение и не выделяет токсичных веществ при нагреве. Наличие замка обеспечивает защиту от несанкционированного доступа. Корпус не требует заземления - это снижает сложность монтажа и исключает риск возникновения потенциала на металлических элементах.

Преимущества

• Высокая степень защиты IP65 - можно устанавливать на улице, в цехах с мойкой, в сырых помещениях
• Ударопрочный и термостойкий АБС-пластик - не трескается при механических нагрузках и низких температурах
• Оцинкованная монтажная панель - долговечна, не ржавеет, легко сверлится
• Отсутствие необходимости в заземлении - экономит время и материалы при монтаже
• Комплектация - всё необходимое в одной коробке: ключ, кронштейны, винты
• Устойчивость к УФ-лучам - цвет не выгорает даже при длительном солнечном освещении

Ограничения применения

• Не предназначено для установки внутри взрывоопасных зон (не имеет взрывозащиты)
• Не рекомендуется для постоянного погружения в воду - IP65 не гарантирует герметичность при затоплении
• Максимальное рабочее напряжение - 400 В; для более высоких значений требуется проверка совместимости оборудования
• Пластиковый корпус не выдерживает прямого воздействия пламени или раскалённых поверхностей
• Не подходит для установки в местах с частыми химическими брызгами (кислоты, щёлочи)

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит на производственной линии с частыми мойками
• Автоматический щит учёта энергии (АСКУЭ) на фасаде здания
• Контрольный шкаф для датчиков и реле в холодильной камере
• Щит питания светильников на территории парковки

Практические советы

• Перед монтажом проверьте, что глубина 180 мм достаточна для всех установленных устройств - особенно если используются крупные автоматы или преобразователи частоты
• При использовании в условиях сильного ветра или снега дополнительно укрепите корпус анкерными болтами, а не только кронштейнами
• Не используйте саморезы длиннее 12 мм - есть риск повредить внутреннюю монтажную панель
• При прокладке кабелей используйте вводы с уплотнительными кольцами - это сохранит уровень IP65
• Корпус Rexant 11-0404 совместим с другими изделиями серии - если нужна замена, берите тот же артикул
• При хранении не оставляйте корпус на солнце более чем на несколько дней - хотя он УФ-стойкий, длительное воздействие может вызвать легкое помутнение
