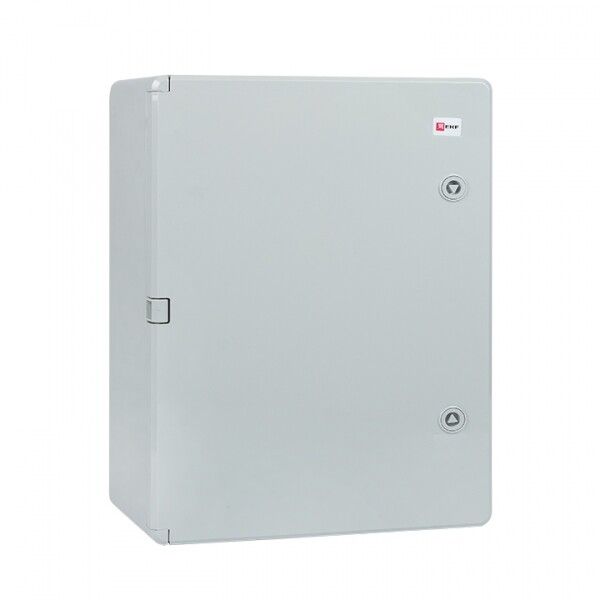

Бокс пластиковый с монтажной платой (ВхШхГ) 500х400х180мм IP65 PROxima | PB65MP006 EKF

Бокс пластиковый с монтажной платой 500х400х180 мм IP65 от EKF серии PROxima — это готовый распределительный щит для открытой установки, рассчитанный на монтаж модульного оборудования внутри защищённого корпуса. Подходит для автоматизации, распределения энергии и управления в условиях повышенной запылённости или влажности.

Назначение и область применения

Бокс пластиковый с монтажной платой 500х400х180 мм IP65 предназначен для сборки распределительных щитов в помещениях и на улице. Его используют для размещения автоматических выключателей, контакторов, реле, УЗО, трансформаторов и других устройств до 32 мм шириной на DIN-рейке. Благодаря степени защиты IP65, бокс подходит для установки в цехах, на объектах ЖКХ, в системах автоматического полива, на насосных станциях и в местах с возможным воздействием воды или пыли.

Технические характеристики

• Размеры корпуса: 500×400×180 мм (Ш×В×Г)
• Монтажная глубина: 160 мм — позволяет разместить оборудование с высокими габаритами, включая устройства с крупными клеммниками
• Материал корпуса: ударопрочный АБС-пластик — устойчив к механическим повреждениям и перепадам температур
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Цвет: 7035 RAL (серый матовый)
• Количество рядов: один — для однорядной компоновки модулей
• Наличие монтажной панели: да — металлическая пластина с креплениями для DIN-рейки и фиксации оборудования
• Наличие замка: да — съёмный ключевой замок для контроля доступа
• Способ монтажа: открытая установка — крепится на стену с помощью кронштейнов или болтов через отверстия в задней стенке
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Бокс пластиковый с монтажной платой 500х400х180 мм IP65 совместим со всеми стандартными модульными устройствами шириной 18 мм, 36 мм, 54 мм и т.д. Монтажная панель имеет стандартные отверстия для крепления DIN-рейки типа TS35/7,5 и TS35/15. Для монтажа используйте саморезы M4–M6, подходящие по длине к толщине стены. Открытая установка требует свободного доступа к передней части бокса — не рекомендуется устанавливать в плотном проходе или за оборудованием. Крепление осуществляется через четыре угловых отверстия в задней стенке.

Безопасность и стандарты

Бокс соответствует требованиям ГОСТ IEC 62208 и EN 62208 для распределительных щитов. Степень защиты IP65 гарантирует работу в средах с классом загрязнения 2. Корпус не проводит ток, что снижает риск поражения электрическим током при случайном прикосновении к внешним поверхностям. Замок выполнен из прочного пластика с металлическим сердечником — обеспечивает устойчивость к взломам и коррозии.

Преимущества

• Ударопрочный АБС-пластик — не деформируется при падении или нагрузках
• Высокая степень защиты IP65 — работает даже в сыром воздухе или при мойке оборудования
• Фиксированная монтажная панель — исключает люфт оборудования после установки
• Ключевой замок — удобен для обслуживания и предотвращает несанкционированный доступ
• Гарантия 5 лет — одна из самых длинных среди аналогичных решений

Ограничения применения

• Не предназначен для установки в зонах с постоянным погружением в воду — IP65 не обеспечивает герметичность при длительном подводе
• Не используется в агрессивных химических средах — АБС-пластик не устойчив к растворителям, маслам и кислотам
• Ограниченная глубина (160 мм) — не подходит для больших преобразователей частоты или мощных терморегуляторов с массивными радиаторами
• Один ряд — нельзя использовать для двухрядной компоновки без удлинителей или внешних креплений

Примеры использования

• Электрощит управления насосной станцией на участке
• Распределительный щит на входе в производственный цех
• Автоматизированный пункт управления освещением во дворе
• Щит для питания датчиков и контроллеров в теплице
• Временный щит на стройплощадке для временного питания инструментов

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для выхода через кабельные вводы — они не предусмотрены в базовой комплектации, их можно докупить отдельно
• Из-за малой глубины (160 мм) выбирайте оборудование с компактными клеммами — например, вместо старых моделей с большими выводами используйте современные версии с нижними клеммами
• При использовании в холодных регионах учтите, что АБС-пластик становится более хрупким ниже –20°C — не допускайте ударов при низких температурах
• Для лучшей теплоотдачи не забивайте весь объём — оставьте 10–15% свободного пространства вокруг нагревающихся элементов
• Бокс пластиковый с монтажной платой 500х400х180 мм IP65 от EKF PROxima легко комбинируется с другими изделиями серии — например, с кабельными вводами и световыми индикаторами того же бренда
