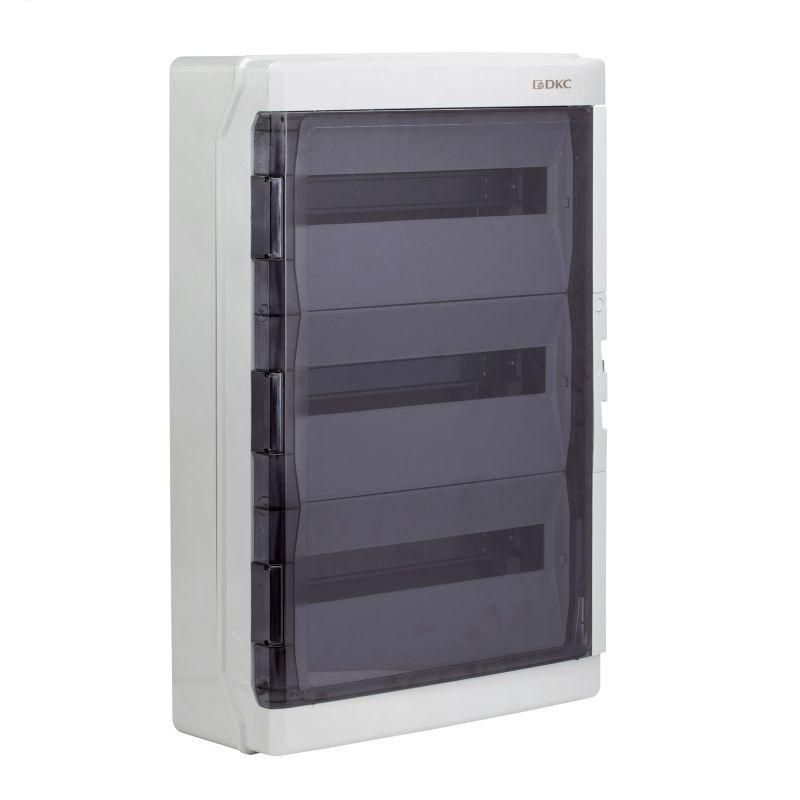

Щиток настенный с дверцей 54 мод.,IP65, серый, клеммным блоком 63А | RB54W6TGD DKC ДКС

Щиток настенный с дверцей 54 модуля, IP65, серый, с клеммным блоком 63А от DKC (ДКС) — это надёжный распределительный щит для монтажа в помещениях с повышенными требованиями к защите от пыли и влаги. Артикул rb54w6tgd включает готовую систему крепления, клеммы и DIN-рейку, что ускоряет сборку и снижает риск ошибок при установке.

Назначение и область применения

Щиток предназначен для организации распределения электроэнергии в жилых, офисных и общественных зданиях. Подходит для установки автоматических выключателей, УЗО, реле времени, модулей управления освещением и других устройств стандарта DIN 35 мм. Благодаря степени защиты IP65 и ударопрочному корпусу (IK09) используется там, где возможны брызги воды, запыление или механические воздействия — например, в подъездах, технических помещениях, на лестничных клетках или в местах общего пользования.

Технические характеристики

• Количество модулей: 54 (стандарт DIN 35 мм)
• Габариты: 432 × 639 × 160 мм (Ш×В×Г)
• Материал корпуса: термостойкий пластик, цвет — серый
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK09 — выдерживает удар энергией до 10 Дж
• Количество рядов: 2
• Тип дверцы: одна, с прозрачной затемнённой крышкой — позволяет видеть состояние аппаратов без открывания
• Наличие замка: да — обеспечивает доступ только авторизованному персоналу
• DIN-рейка: встроена, оцинкованная, рассчитана на нагрузку всех типов модульных устройств
• Клеммный блок: 63 А, комплект — три блока: один на 11 проводов 16 мм² и два на 11 проводов 24 мм²
• EMC-исполнение: есть — снижает помехи для чувствительной электроники
• Способ монтажа: открытая установка на стену

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами (Автоматы, УЗО, реле, таймеры) независимо от производителя. Для монтажа используются встроенные отверстия под крепёж — предусмотрены заглушки для пазов, чтобы закрыть места фиксации после установки. Клеммный блок 63 А уже установлен внутри, его можно использовать для подвода входящего кабеля и распределения нуля и заземления. Монтаж выполняется на ровную поверхность с помощью дюбелей и сборочных винтов, которые входят в комплект. Прозрачная дверца не требует специальных инструментов для открытия — достаточно обычной отвёртки для снятия замка.

Безопасность и стандарты

Щиток соответствует требованиям безопасности для внутренней установки в условиях с нормальной влажностью и наличием пыли. Степень защиты IP65 гарантирует безопасную работу даже при случайном попадании воды (например, при мойке помещений). Ударопрочность IK09 делает его устойчивым к случайным ударам. EMC-исполнение предотвращает возникновение радиопомех, что важно при использовании рядом с системами связи или точной аппаратурой. Все материалы — самозагасающие, не поддерживают горение.

Преимущества

• Готовый комплект: всё необходимое для сборки — в одной коробке (DIN-рейка, клеммы, заглушки, винты, ручка)
• Прозрачная дверца — возможность контроля состояния оборудования без вскрытия
• Высокая степень защиты IP65 — подходит для сложных условий эксплуатации
• EMC-исполнение — минимизация электромагнитных помех
• Конструкция с двумя рядами — оптимальное использование пространства для большого количества модулей
• Запираемая дверца — исключает несанкционированный доступ

Ограничения применения

Не предназначается для наружной установки под открытым небом — хотя IP65 защищает от брызг, он не рассчитан на постоянное воздействие дождя, солнечного излучения или температур ниже -25°C. Не рекомендуется для взрывоопасных сред (не имеет взрывозащиты Ex). Клеммный блок 63 А не подходит для прямого подключения кабелей более 24 мм² — для больших сечений требуется внешний распределительный шинопровод. Также не следует использовать в помещениях с химически активной средой (кислоты, растворители), так как пластик может повредиться.

Примеры использования

• Распределительный щит в подъезде многоквартирного дома — для группового учёта и защиты этажных цепей
• Электрощит в офисе — управление освещением, розетками, кондиционерами
• Техническая комната в школе или больнице — для питания насосов, вентиляции, сигнализаций
• Лаборатория или ремонтная мастерская — где важна защита от пыли и случайного контакта

Практические советы

• Перед монтажом проверьте посадочный диаметр кабельных вводов — они должны соответствовать сечению используемых проводов
• Используйте заглушки для всех свободных модулей — это сохраняет степень защиты IP65
• При подключении клеммного блока 63 А соблюдайте полярность: L/N/PE — не допускайте перепутывания
• Не затягивайте винты клемм слишком сильно — это может повредить медные жилы
• Для удобства обслуживания размещайте часто используемые устройства (например, УЗО) в верхнем ряду
• При необходимости замены дверцы — она снимается без демонтажа всего щита; запасные части доступны через официального дистрибьютора DKC (ДКС)
