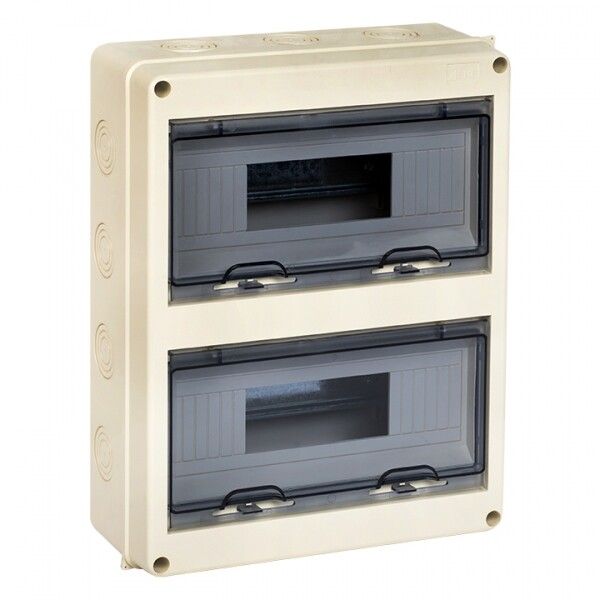

Щит распределительный навесной ЩРН-ПГ-24 (354х272х109) IP65 PROxima | pb65-n-pg-24 EKF

Щит распределительный навесной ЩРН-ПГ-24 (354х272х109) IP65 от EKF PROxima предназначен для безопасного распределения электроэнергии и защиты цепей от перегрузок и КЗ. Подходит для установки в условиях повышенной запыленности и влажности - например, на производствах, в гаражах, подвалах или автомойках.

Назначение и область применения

Щит распределительный навесной ЩРН-ПГ-24 используется для компактного размещения автоматических выключателей, УЗО, реле и другого модульного оборудования в сетях переменного тока до 380 В. Его применяют там, где важна надежная защита от внешних воздействий: в местах с возможностью попадания воды, пыли, масла или химически активных сред. Особенно актуален в промышленных зонах, автосервисах, складских комплексах и объектах ЖКХ.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть
• Номинальный ток: 63 А - максимальный допустимый ток через главный вход
• Количество модулей DIN: 24 - позволяет установить до 24 стандартных устройств шириной 17,5 мм
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Материал корпуса: ABS-пластик - ударопрочный, невосприимчив к коррозии и химическим веществам
• Климатическое исполнение: УХЛ3 - работает при температурах от –20C до +70C
• Количество рядов: 2 - два вертикальных ряда для удобной компоновки аппаратов
• Наличие DIN-рейки: да - стандартная металлическая рейка для фиксации модулей
• Наличие монтажной платы: да - внутренняя основа для кабельных соединений и заземления
• Передняя панель: с вырезами - обеспечивает доступ к кнопкам и индикациям установленных устройств
• Дверца: прозрачная, вертикального открывания - видимость состояния оборудования без вскрытия
• Замок: есть - предотвращает неквалифицированный доступ
• Цвет: серый - соответствует промышленному дизайну
• Гарантия: 60 месяцев - длительный срок службы благодаря качественным материалам

Совместимость и монтаж

Щит распределительный навесной ЩРН-ПГ-24 совместим со всеми типовыми модульными устройствами, соответствующими стандарту DIN EN 60947. Монтаж осуществляется методом открытой установки - крепится на стену с помощью шурупов через специальные кронштейны внутри корпуса. Диагональные отверстия позволяют точно выставить уровень. Прозрачная дверца открывается вертикально - это важно при ограниченном свободном пространстве рядом со стенами. Для сборки требуется минимум инструментов: отвёртки, плоскогубцы, клеммы и термоусадочные трубки.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Высокая степень защиты IP65 снижает риск поражения током при случайном контакте с влагой или пылью. Корпус выполнен из самозатухающего пластика, что исключает распространение горения. Наличие замка и прозрачной дверцы повышает контроль доступа и безопасность обслуживания.

Преимущества

• Высокая герметичность IP65 - идеально для сложных условий эксплуатации
• ABS-корпус - долговечен, не деформируется под нагрузкой и не ржавеет
• Вертикальное открывание дверцы - экономит место при установке в плотных нишах
• Чёткая разбивка на 2 ряда - упрощает проектирование и обслуживание
• Прозрачная дверца - позволяет контролировать состояние световой индикации без вскрытия
• Гарантия 5 лет - один из самых длинных сроков среди аналогов

Ограничения применения

Не предназначен для установки во взрывоопасных зонах или в условиях постоянного прямого воздействия осадков без дополнительной крышки. Температурный диапазон (-20…+70 C) исключает использование в экстремальных холодильниках или печных камерах. Отсутствие встроенного заземляющего провода требует самостоятельного подключения PE-шин. Комплектация некомплектная - все устройства (АВ, УЗО, шины) необходимо закупать отдельно.

Примеры использования

• Электрощит на входе в гаражный бокс - защита от сырости и дорожной пыли
• Распределительный щит на участке автомойки - устойчив к водным брызгам и моющим средствам
• Центральный пункт управления на складе - компактное размещение автоматов для освещения и силового оборудования
• Подвал жилого дома - надёжная защита от конденсата и мышей
• Производственный участок с высокой запылённостью - например, деревообработка или цементный завод

Практические советы

• При заказе учтите: 24 модуля - это максимум; если нужны большие автоматы (например, 4P), количество реально устанавливаемых устройств снизится
• Выбирая оборудование, проверьте посадочные размеры - некоторые УЗО имеют увеличенную ширину
• Обязательно используйте кабельные вводы с уплотнением - даже при IP65 они сохранят герметичность
• Для частого обслуживания рекомендуется установить щит на уровне глаз - около 1,5–1,7 м от пола
• Проверьте наличие всех элементов после получения: корпус, дверца, DIN-рейка, монтажная пластина должны быть целыми
• Щит распределительный навесной ЩРН-ПГ-24 от EKF PROxima хорошо сочетается с продукцией других производителей - главное соблюдать класс защиты и номиналы
