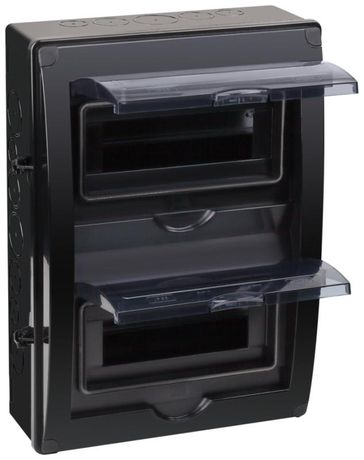

Щиток распределительный навесной на 20 модулей с двумя дверцами черный IP66 (ЩРн-П-20) - 69020Ч TYCO

Щиток открытая проводка на 20 модулей с двумя вертикальными дверцами 390×302×120 мм, черного цвета, с защитой IP65 от компании Рувинил (артикул 69020ч) предназначен для компактной организации распределительных устройств в условиях повышенной запыленности и влажности. Подходит для установки на стену в помещениях и на улице.

Назначение и область применения

Щиток 69020ч используется для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в системах электроснабжения. Его конструкция рассчитана на открытую проводку - то есть кабели подводятся прямо к устройствам без скрытых штроб. Применяется в бытовых, промышленных и коммерческих объектах: на производстве, в гаражах, на объектах ЖКХ, в местах с высокой влажностью - например, в подвалах, на улице или в санузлах.

Технические характеристики

• Количество модулей: 20 (стандартная ширина одного модуля - 18 мм)
• Габариты корпуса: 390 × 302 × 120 мм (высота × ширина × глубина)
• Цвет: черный
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: термостойкий пластик (поликарбонат)
• Тип открывания: две вертикальные дверцы - позволяют удобно обслуживать устройства с двух сторон
• Крепление: настенное, через отверстия в задней стенке

Совместимость и монтаж

Щиток 69020ч совместим со всеми стандартными DIN-рейками шириной 35 мм. Модульные устройства фиксируются на рейках без дополнительных креплений. Для подключения кабелей предусмотрены два входных и один выходной кабельный ввод (диаметром до 14 мм каждый). Кабели заводятся сверху и снизу - можно организовать одностороннюю или двустороннюю проводку. Перед монтажом проверьте, что посадочные отверстия соответствуют толщине стены - корпус имеет глубину 120 мм, поэтому требует свободного пространства за ним.

Безопасность и стандарты

Щиток Рувинил 69020ч соответствует требованиям безопасности по ГОСТ Р 50030.2 и обеспечивает класс защиты IP65, что позволяет использовать его в средах с риском попадания воды и пыли. Корпус выполнен из самозагасающего материала, не поддерживающего горение. Напряжение работы - до 1000 В переменного тока, частота 50–60 Гц.

Преимущества

• Две дверцы обеспечивают доступ ко всей внутренней части щита без необходимости снимать всю крышку - удобно при ремонте и диагностике
• Высокий уровень IP65 снижает риск повреждения оборудования из-за внешних факторов
• Черный цвет корпуса маскирует следы загрязнений и лучше сочетается с современным дизайном помещений
• Увеличенная глубина (120 мм) позволяет размещать крупные устройства и сохранять достаточную длину проводов

Ограничения применения

• Не предназначена для установки внутри бассейнов, парилок или зон постоянного прямого воздействия струй воды
• Не рекомендуется использовать в средах с температурой ниже –25 C - материал становится хрупким
• Не подходит для скрытой проводки - корпус не рассчитан на замуровывание в стену
• Максимальная нагрузка на DIN-рейку - 20 модулей; перегрузка может вызвать деформацию креплений

Примеры использования

• Электрощит на входе в гараж с защитой от влаги и пыли
• Распределительный щит на производственной линии с частыми мойками оборудования
• Автоматический ввод резерва (АВР) на даче или в коттедже
• Узел управления освещением во дворе или на территории предприятия

Практические советы

• Перед монтажом убедитесь, что стена прочная - вес щитка с оборудованием может достигать 5–7 кг
• Используйте кабельные вводы с уплотнителями - они предотвращают просачивание влаги даже при наличии IP65
• При использовании в холодных регионах - оставляйте минимальный зазор между щитком и стеной для циркуляции воздуха
• Обозначьте все автоматы этикетками - так проще найти нужный контур при аварии
• Щиток 69020ч от Рувинил легко заменить на аналогичный - он соответствует типовым размерам большинства производителей
