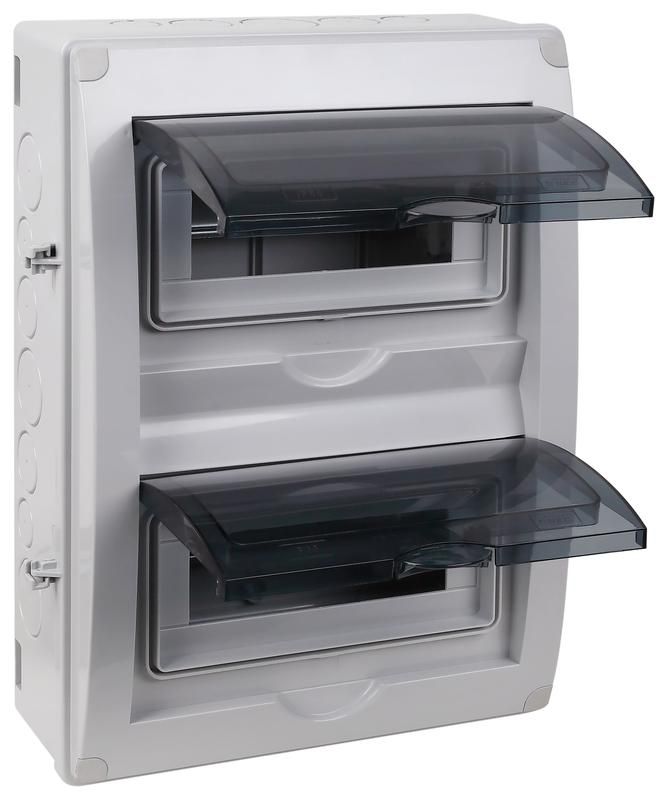

Щиток распределительный навесной на 20 модулей с двумя дверцами серый IP66 (ЩРн-П-20) - 69020 TYCO

Щиток распределительный навесной открытая проводка 20 модулей с двумя вертикальными дверцами IP65 IP66 от бренда Рувинил (артикулы 69020 / 69 020) предназначен для защиты коммутационного оборудования в условиях повышенной запыленности и влажности. Подходит для наружной установки и помещений с агрессивной средой.

Назначение и область применения

Этот щиток используется для размещения автоматических выключателей, УЗО, реле и других устройств в системах распределения электроэнергии. Благодаря защите IP65 и IP66, он надёжно работает на улице, в цехах, на объектах ЖКХ, транспорта и сельского хозяйства. Применяется там, где требуется защита от воды, пыли и механических воздействий - например, возле насосных станций, на фасадах зданий или в местах с частой мойкой оборудования.

Технические характеристики

• Количество модулей: 20 (стандартная ширина DIN-рейки)
• Степень защиты: IP65 (защита от струй воды и пыли) и IP66 (защита от мощных струй воды и пыли)
• Тип крепления: навесной (на стену)
• Тип проводки: открытая (проводники прокладываются снаружи корпуса)
• Конструкция: два вертикальных дверца - каждая открывается отдельно
• Материал корпуса: термостойкий пластик (поликарбонат или аналогичный композит)
• Цвет: серый (стандартный цвет для промышленных щитков)

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 43880). Для монтажа используются кронштейны, закрепляемые на задней стенке корпуса. Открытая проводка позволяет легко прокладывать кабели через входные отверстия - они расположены по периметру корпуса. Обе дверцы открываются на 180°, что обеспечивает удобный доступ ко всем элементам внутри. Перед установкой проверьте, чтобы посадочные отверстия соответствовали толщине стены и типу крепежа (шурупы/дюбеля не входят в комплект).

Безопасность и стандарты

Защита IP65 и IP66 соответствует требованиям ГОСТ 14254 и IEC 60529. Корпус выполнен из самозагасающего материала, не поддерживающего горение. Напряжение работы - до 1000 В переменного тока (AC) и 1500 В постоянного тока (DC). Щиток не предназначен для взрывоопасных зон (не имеет маркировки Ex).

Преимущества

• Две дверцы позволяют работать с одной частью щита, не открывая весь корпус - снижает риск случайного контакта с токоведущими частями.
• Высокая степень защиты IP65/IP66 делает щиток пригодным для длительной эксплуатации вне помещения.
• Удобная компактная форма - 20 модулей оптимальны для большинства бытовых и промышленных задач.
• Открытая проводка упрощает обслуживание и замену кабелей без демонтажа устройства.

Ограничения применения

• Не применяется в зонах с возможностью взрыва газов или пыли - отсутствует взрывозащита.
• Не рассчитан на постоянное погружение в воду - IP66 защищает от струй, но не от подводного положения.
• Не рекомендован для установки в местах с температурой ниже -25C или выше +60C - материал может стать хрупким или деформироваться.
• Открытая проводка требует соблюдения правил безопасности: все кабели должны быть заизолированы и зафиксированы, чтобы исключить контакт с человеком.

Примеры использования

• Распределительный щит на фасаде жилого дома для питания внешнего освещения и видеокамер.
• Щиток на участке тепличного комплекса - управление насосами и вентиляторами при высокой влажности.
• Автоматизация конвейера на пищевом производстве - защита от мытья водой и паром.
• Подключение автономного генератора на дачном участке.

Практические советы

• Перед монтажом убедитесь, что внутреннее пространство достаточно для всех устройств - 20 модулей не всегда означают 20 одновременно установленных аппаратов, если некоторые занимают 2–3 места.
• Используйте кабельные вводы с уплотнителями - даже при IP66 просачивание влаги возможно через некачественные проходы.
• При использовании в холодном климате избегайте резких перепадов температур - конденсат может образоваться внутри при открытии дверец.
• Обязательно помечайте автоматы и группы нагрузок - особенно важно при двух дверцах, чтобы не путать цепи.
• Артикулы 69020 и 69 020 - это один и тот же продукт; различие лишь в формате записи номера.
