Щиток распределительный навесной на 10 модулей с дверцей серый IP66 (ЩРн-П-10) - 69011 TYCO

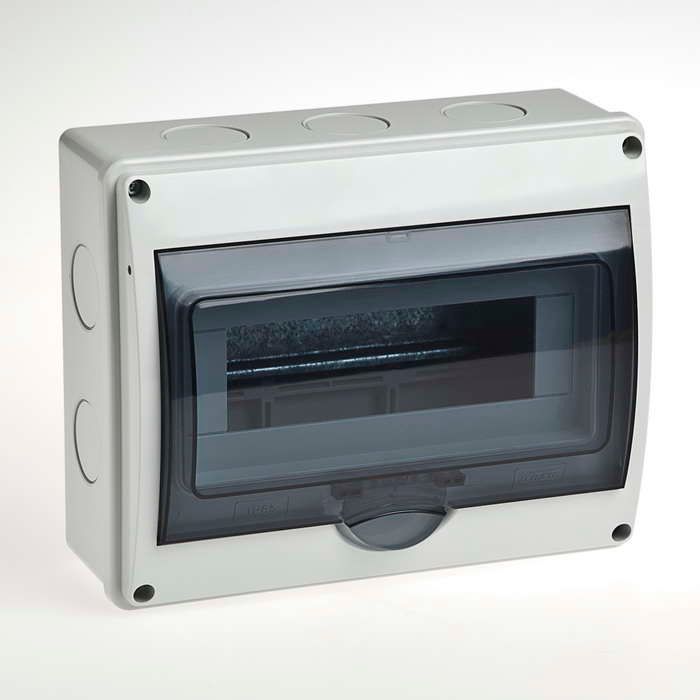

Щиток распределительный навесной на 10 модулей с вертикальной дверцей 260х200х107 мм серый/дымчатый IP65/IP66 Рувинил - компактное устройство для безопасной установки автоматов, УЗО и других модульных элементов в условиях повышенной влажности или пыльности. Артикул 69011 подходит для монтажа в помещениях производственного, офисного и жилого типа.

Назначение и область применения

Щиток распределительный навесной на 10 модулей с вертикальной дверцей 260х200х107 мм серый/дымчатый IP65/IP66 Рувинил предназначен для сборки и защиты внутренней электропроводки. Подходит для установки автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Применяется в местах, где есть риск попадания пыли, брызг воды или конденсата - например, в подъездах, на кухнях, в цехах, на улице под навесом, в подвалах и на объектах с временным электрооборудованием.

Технические характеристики

• Габариты: 260×200×107 мм
• Количество модулей: 10 (по стандарту DIN 35 мм)
• Количество рядов: 1
• Материал корпуса: АБС-пластик - термостойкий, ударопрочный, не поддерживающий горение
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления); указана также IP66 - значит, корпус выдерживает мощные струи воды
• Цвет: серый/дымчатый
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов
• Наличие DIN-рейки: да, металлическая, надежно закреплена внутри корпуса
• Наличие двери: да, вертикальная, прозрачная, открывается более чем на 90°
• Запор: защелка - быстрый доступ без инструментов
• Уплотнители: два резиновых шнура по периметру крышки - обеспечивают герметичность
• Шины: латунная шина PE/N (заземление и ноль), пластиковая опора для фиксации нулевой шины
• Гермовводы: четыре входа для ввода кабелей - позволяют протянуть провода без потери защиты
• Рабочий температурный диапазон: от -25C до +60C

Совместимость и монтаж

Щиток распределительный навесной на 10 модулей с вертикальной дверцей 260х200х107 мм серый/дымчатый IP65/IP66 Рувинил совместим со всеми стандартными модульными аппаратами шириной 18 мм (DIN 35 мм). Для монтажа используйте дюбели или саморезы через отверстия в задней стенке корпуса. Гермовводы рассчитаны на кабель с внешним диаметром до 12 мм - перед вводом проверьте соответствие. После установки обязательно затяните уплотнители вокруг вводов, чтобы сохранить IP65. Открытая проводка допускается - корпус защищает от механических повреждений и воздействия среды.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, соответствует требованиям безопасности к материалам для электрощитов. Степень защиты IP65 и IP66 подтверждает соответствие нормам IEC 60529. Наличие латунной шины PE/N гарантирует надежное заземление. Максимальная рабочая температура +60C исключает деформацию при длительном нагреве. Не предназначен для взрывоопасных зон.

Преимущества

• Высокая герметичность благодаря двум уплотнителям и четырем гермовводам - снижает риск коррозии контактов
• Прозрачная дверца позволяет контролировать состояние модулей без вскрытия
• Фиксированная DIN-рейка и опора для нулевой шины упрощают сборку и минимизируют перемещение элементов
• Легкий вес и компактные размеры удобны для монтажа в ограниченных пространствах
• Индивидуальная упаковка с штрих-кодом - удобна для учета и хранения

Ограничения применения

• Не предназначен для установки в условиях постоянного погружения в воду - IP65 не заменяет IP68
• Не рекомендован для экстремальных температур ниже -25C - возможна потеря эластичности уплотнителей
• Корпус из пластика не выдерживает ударных нагрузок - не используется там, где возможны механические повреждения (например, в зонах движения транспорта)
• Ограниченное количество модулей - 10, не подходит для сложных систем с большим числом аппаратов
• Нет встроенной вентиляции - при высоких тепловых нагрузках требуется дополнительный теплоотвод

Примеры использования

• Электрощит в подъезде многоквартирного дома - защита от сырости и пыли
• Распределительный щит на производственном участке - установка УЗО и автоматов для станков
• Временный щиток на стройплощадке - питание освещения и инструментов
• Кухонный щиток в частном доме - защита от пара и брызг
• Наружный щиток под навесом - управление освещением территории

Практические советы

• Перед монтажом проверьте, что все кабели подходят по диаметру к гермовводам - слишком толстые могут повредить уплотнители
• При использовании в холодных условиях (ближе к -25C) прогрейте щиток до комнатной температуры перед первым открытием - так уплотнители не треснут
• Не забудьте подключить шину PE/N к контуру заземления - это обязательное требование безопасности
• При необходимости увеличить число модулей - используйте удлинительную DIN-рейку, но учтите, что общий объем щита остается ограниченным
• Часто используемые щитки лучше выбирать с прозрачной дверью - это экономит время на диагностику
• Артикул 69011 и модель Рувинил совместимы с другими изделиями этой серии - можно собирать однотипные системы
