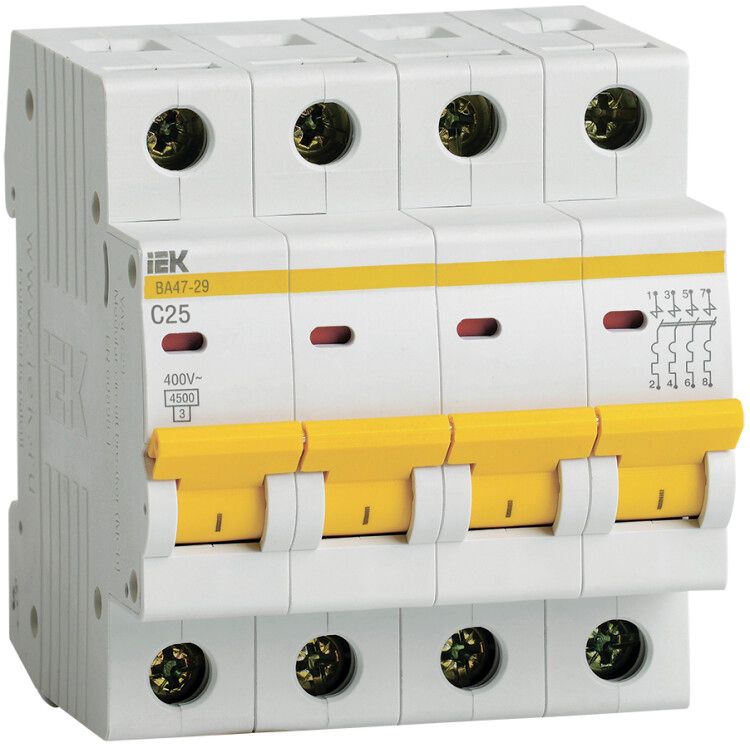

Выключатель автоматический четырехполюсный ВА47-29 25А C 4,5кА KARAT | MVA20-4-025-C IEK

Автоматический выключатель ВА47-29 - это четырехполюсный модульный аппарат с номинальным током 25 А и характеристикой C, предназначенный для защиты сетей от перегрузок и коротких замыканий. Бренд IEK (ИЭК) предлагает эту модель как надежное решение для промышленного и бытового использования, особенно в распределительных щитах. Артикул mva20-4-025-c соответствует сериям KARAT и ГОСТ Р 50345.

Назначение и область применения

Автоматический выключатель ВА47-29 защищает группы потребителей в однофазных и трехфазных сетях переменного тока с напряжением до 400 В. Подходит для установки в вводно-распределительных устройствах (ВРУ), этажных щитах, на производствах, в офисах и жилых домах. Четыре полюса позволяют отключать все фазы и ноль одновременно - важно для систем TN-S и TT.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Количество полюсов: 4 - отключение всех фаз и нулевого провода
• Характеристика срабатывания: C - реагирует на токи в 5–10 крат от номинала; подходит для нагрузок с пусковыми токами (электродвигатели, люминесцентные светильники)
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 230/400 В
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Род тока: переменный (AC), частота 50 Гц
• Количество модулей DIN: 4 - занимает 4 стандартных модуля шириной 17,5 мм каждый
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Диапазон температур: от -40 C до +50 C - работает в холодных и жарких условиях
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель ВА47-29 монтируется на DIN-рейку стандарта EN 60715. Для установки требуется свободное место глубиной 73,6 мм. Зажимы поддерживают два типа подключения: гибкий многожильный провод и жесткую шину. Есть возможность использовать шины FORK (для параллельного питания нескольких автоматов сверху) и PIN (для последовательного соединения). Индикатор положения контактов (зеленый - включен, красный - отключен) упрощает диагностику. Монтаж выполняется без инструментов - зажимы фиксируются поворотом рычага.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 и улучшенная дугогасительная камера обеспечивают безопасное отключение даже при высоких токах КЗ. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешней среды - не предназначен для открытой установки вне щита.

Преимущества

• Двухступенчатая защита: тепловой расцепитель для длительных перегрузок, электромагнитный - для мгновенных КЗ
• Поддержка двух типов подключения: гибких проводов и шин - удобно при сборке щитов
• Индикатор состояния контактов - сразу видно, включен ли автомат
• Насечки на зажимах - снижают нагрев и усиливают контакт, продлевают срок службы
• Эргономичная рукоятка - легко включать/выключать даже в перчатках
• Широкий температурный диапазон - можно использовать в неотапливаемых помещениях и на улице внутри щитов

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц
• IP20 не допускает установку во влажных местах без корпуса - требует герметичного щита
• Не подходит для защиты мощных двигателей с очень высокими пусковыми токами (>10×Iн); для них лучше выбрать характеристику D
• Максимальное сечение 25 мм2 исключает использование крупных силовых кабелей (например, 35 мм2 и выше)
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трехфазного оборудования: насосов, компрессоров, станков в цехах
• Вводный автомат в щите многоэтажного дома с распределением по квартирам
• Щит освещения и розеток в торговом центре с несколькими фазами
• Распределительный щит на объекте с системой TN-S, где необходимо отключать N-провод

Практические советы

• Выбирая этот автомат, проверьте, что ваша сеть действительно использует три фазы и ноль - иначе лишний полюс будет просто занимать место
• При использовании шины FORK убедитесь, что она совместима с зажимами ВА47-29 - не все шины подходят
• Для долгой работы избегайте перегрузок: если ток в цепи часто близок к 25 А, выбирайте автомат с запасом - например, 32 А
• При монтаже затягивайте зажимы руками - не используйте инструменты, чтобы не повредить пластик
• Учитывайте глубину монтажа 73,6 мм - при проектировании щита оставьте минимум 80 мм свободного места
• Для защиты от утечек тока обязательно сочетайте с УЗО - ВА47-29 сам по себе не отключает при пробое на корпус
