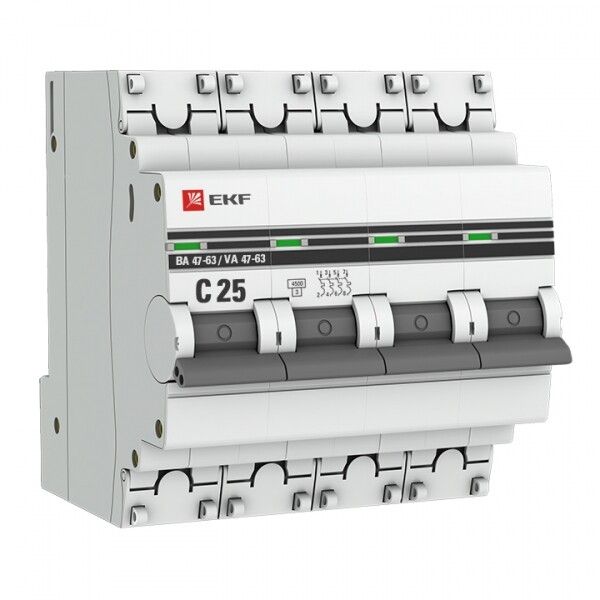

Выключатель автоматический четырехполюсный ВА 47-63 25А C 4,5кА PROxima | mcb4763-4-25C-pro EKF (замена - M634425C)

Автоматический выключатель модульный четырехполюсный 25А C 4.5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот выключатель серий ВА 47-63 и PROxima обеспечивает надежную работу на DIN-рейке, совместим с нагрузками до 25 А и имеет повышенную степень защиты конструкции.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 25А C 4.5кА ВА 47-63 используется для защиты четырехпроводных сетей переменного тока с напряжением до 400 В и частотой 50 Гц. Применяется в щитах жилых домов, офисов, производственных объектов и других сооружений, где требуется одновременная коммутация трех фаз и нулевого провода. Подходит для питания оборудования с высоким пусковым током - например, двигателей, насосов, компрессоров.

Технические характеристики

• Количество полюсов: 4 (три фазы + N)
• Номинальный ток: 25 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, освещение, бытовые приборы)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - защищен от кратковременных скачков напряжения
• Сечение подключаемого провода: 1–25 мм2 - совместим с медными и алюминиевыми жилами
• Тип расцепителя: тепловой (для перегрузок) и электромагнитный (для КЗ)
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 C до +50 C
• Потери мощности: 10,3 Вт - энергоэффективность при работе
• Ширина по модулям: 4 модуля (72 мм)
• Глубина монтажа: 41 мм
• Срок гарантии: 84 месяца

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 25А C 4.5кА ВА 47-63 устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требует. Нейтральный проводник подключается через отдельный зажим, который можно опломбировать. Для подключения используйте провода сечением 1–25 мм2; затяжка винтов должна быть равномерной, без перекосов. Убедитесь, что глубина шкафа позволяет вместить выключатель (41 мм) с запасом на провода и другие устройства.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Обладает классом перенапряжения III - рассчитан на использование в местах с возможными импульсными перенапряжениями, таких как промышленные объекты. Конструкция предусматривает пластиковые крышки над зажимами, предотвращающие случайное прикосновение к токоведущим элементам. Цветовая индикация положения рычага (вкл/выкл) повышает наглядность работы.

Особенности конструкции

Корпус выключателя усилен дополнительными заклёпками, что исключает деформацию и расхождение деталей даже при многократных срабатываниях. Пластиковые крышки на зажимах позволяют опломбировать устройство - это важно для контроля доступа в электроустановках, где требуется соблюдение правил безопасности. Ручка управления выполнена ergonomically - легко переключается даже в перчатках. Все контакты изготовлены из меди с серебряным покрытием для долговечности и минимального нагрева.

Преимущества

• Надёжная защита от перегрузок и КЗ благодаря двухступенчатому расцепителю
• Удобная индикация состояния - видно, включен или отключен выключатель
• Защита от несанкционированного доступа через опломбируемые крышки
• Высокая механическая прочность корпуса
• Поддержка широкого диапазона сечений проводов - гибкость при монтаже
• Долгий срок службы и длительная гарантия (7 лет)

Ограничения применения

• Не предназначен для установки во внешних условиях - IP20 не защищает от воды и пыли
• Не рекомендуется использовать в средах с уровнем загрязнения выше 2 (например, в цехах с металлической пылью или влажностью >90%)
• Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, большие трансформаторы или сварочные аппараты) - лучше выбрать “D”
• Не предназначен для частого ручного включения/отключения - это не рубильник

Примеры использования

• Щитовая в многоэтажном жилом доме - защита группы розеток и света на этаже
• Промышленный станок с трёхфазным двигателем и нейтралью
• Конвейерная линия с управляемым питанием
• Оборудование в административных зданиях: HVAC, системы вентиляции

Практические советы

• Выбирая автомат, проверьте соответствие сечения кабеля - слишком тонкий провод вызовет перегрев, слишком толстый - сложности при зажиме
• При монтаже в плотном щите учитывайте свободное пространство вокруг - необходима вентиляция для отвода тепла
• Для помещений с высокой влажностью (сауны, бани) используйте выключатели с более высокой степенью защиты - этот модель не подходит
• При использовании в промышленности обязательно пломбируйте зажимы после монтажа - это требование нормативов
• Проверяйте состояние контактов каждые 1–2 года - особенно при частых срабатываниях
