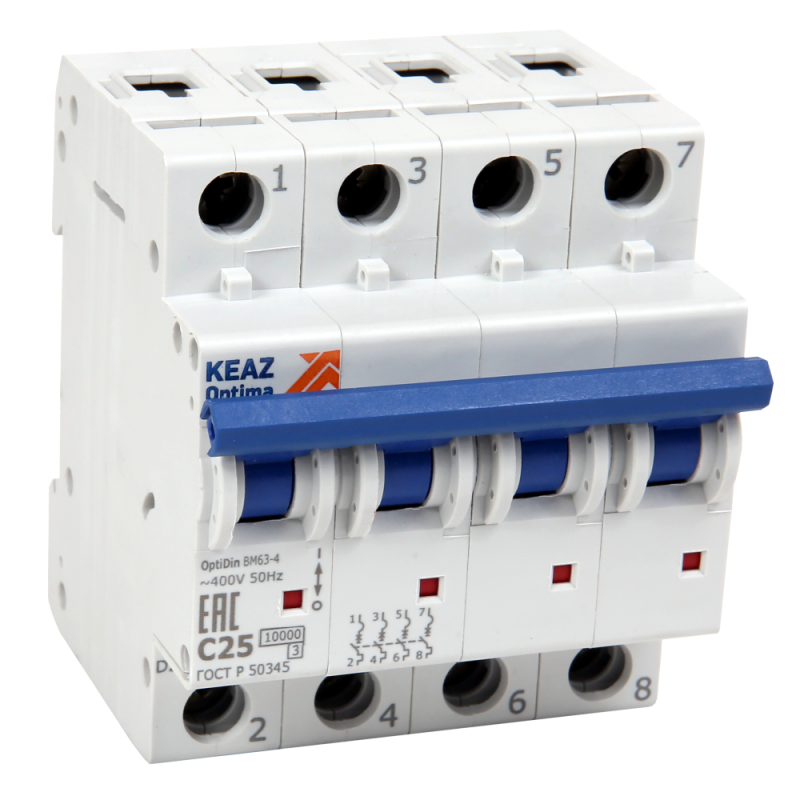

Выключатель автоматический четырехполюсный 25А C 10кА AC OptiDin BM63-4C25-10-УХЛ3 - 262857 КЭАЗ

Автоматический выключатель модульный четырехполюсный 25А C 10кА AC BM63-4C25-10-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трехфазных сетях с нейтралью. Этот аппарат - часть серии OptiDin, рассчитан на жесткие условия эксплуатации и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 25А C 10кА AC BM63-4C25-10-УХЛ3 защищает четырехпроводные сети 380/220 В переменного тока. Подходит для установки в щитах управления промышленным оборудованием, системами освещения, насосными станциями, конвейерами и другим силовым оборудованием, где требуется одновременное отключение всех фаз и нейтрали.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначен прибор.
• Количество полюсов: 4 - все четыре полюса (три фазы + нейтраль) отключаются одновременно при аварии.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы).
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, что повышает надежность защиты оборудования.
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии или коммутационные перенапряжения.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения без дополнительных наконечников.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов больше 12,5 мм; не предназначена для работы во влажной среде.
• Рабочая температура: от -60C до +60C - работает в экстремальных условиях, включая холодные склады и нагреваемые помещения.
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, с возможностью эксплуатации в неотапливаемых помещениях.
• Способ монтажа: DIN-рейка - стандартный крепление для электрощитов, совместим со всеми распространенными рейками шириной 35 мм.
• Частота: 50 Гц - применение в сетях России и стран СНГ.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 25А C 10кА AC BM63-4C25-10-УХЛ3 устанавливается на DIN-рейку типа 35 мм. Ширина аппарата - 4 модуля (72 мм), глубина монтажа - 75 мм. Для правильного подключения важно соблюдать полярность: нейтральный проводник подключается к специальному зажиму, обозначенному буквой N. Все полюсы имеют одинаковый механизм отключения - при срабатывании одного, остальные также отключаются механически. Присутствие нейтрали делает этот выключатель подходящим для TN-S и TN-C-S систем заземления.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50345-2010 и техническим условиям ТУ3421-040-05758109-2009. Категория перенапряжения 4 указывает на высокую устойчивость к импульсным перенапряжениям, характерным для промышленных объектов. Наличие класса токоограничения 3 обеспечивает снижение энергии, проходящей через оборудование при КЗ, что продлевает срок службы подключенных устройств.

Преимущества

• Одновременное отключение всех четырех полюсов исключает риск оставления фаз под напряжением при аварии.
• Широкий диапазон рабочих температур (-60…+60 C) позволяет использовать в суровых климатических условиях без дополнительного обогрева.
• Поддержка нейтрального проводника упрощает монтаж в системах с заземлением и снижает вероятность ошибок при подключении.
• Комплексная защита (электромагнитная + тепловая) обеспечивает точную реакцию как на длительные перегрузки, так и на внезапные КЗ.
• Возможность дополнительной комплектации - можно установить блоки сигнализации, дистанционного отключения или дополнительные контакты.

Ограничения применения

• Не предназначен для работы в условиях повышенной запыленности, влаги или химически активной среды - степень защиты IP20 не обеспечивает герметичность.
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска); для таких задач лучше выбрать характеристику D.
• Не используется в постоянном токе - только для переменного тока 50 Гц.
• Требуется свободное пространство вокруг корпуса для теплоотвода - особенно при работе на пределе номинала в закрытых щитах.

Примеры использования

• Защита трехфазного станка с двигателем мощностью до 11 кВт.
• Вводной автомат в распределительном щите производственного цеха.
• Отключение питания конвейерной линии с несколькими двигателями и освещением.
• Щит управления HVAC-системой с нейтральным проводом.

Практические советы

• При выборе автомата убедитесь, что посадочный диаметр клемм соответствует сечению вашего кабеля - максимум 25 мм2, более толстый провод потребует переходника.
• Для долговечной работы в холодных условиях (ниже -20C) проверьте, чтобы щит был защищен от конденсата - даже при УХЛ3 исполнении влага внутри может вызвать отказ.
• Если нужна сигнализация срабатывания - используйте дополнительные контакты, доступные для этой модели.
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - перегрев снижает реальную номинальную способность.
• Проверяйте соответствие номинального тока нагрузки: 25 А - это не предел, а порог начала срабатывания. Общий ток нагрузки должен быть ниже 20–22 А для комфортной работы.
