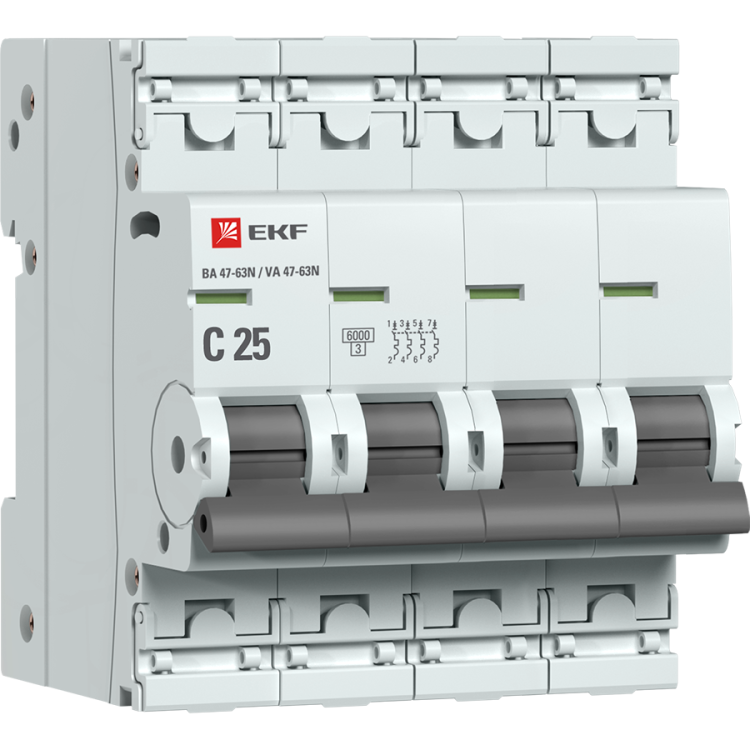

Выключатель автоматический четырёхполюсный 25А (C) 6кА ВА 47-63N PROxima| M636425C | EKF

Автоматический выключатель модульный четырёхполюсный 25А (C) 6кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636425c относится к серийной линейке PROxima с улучшенной конструкцией.

Назначение и область применения

Автоматический выключатель модульный четырёхполюсный 25А (C) 6кА ВА 47-63N защищает четырёхпроводные сети переменного тока с напряжением до 400 В. Применяется в распределительных щитах для защиты групповых линий: трёхфазных двигателей, мощных нагревательных приборов, систем освещения с нейтралью, промышленного оборудования. Четыре полюса позволяют отключать одновременно все фазы и ноль - важно для безопасного обслуживания и соблюдения требований ПУЭ.

Технические характеристики

• Номинальный ток: 25 А - допустимый постоянный ток без срабатывания
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 400 В AC / Напряжение изоляции: 660 В - работает в сетях 380/220 В, рассчитан на кратковременные скачки до 660 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к высоковольтным импульсам (молнии, коммутационные броски)
• Сечение провода: 1–25 мм2 - совместим с медными проводами от тонких до толстых, включая многожильные
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 50 мм - требует минимум 50 мм свободного пространства внутри щита
• Рабочая температура: –25…+50 C - можно использовать в неотапливаемых помещениях, на улице в герметичных корпусах
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Степень загрязнения: 2 - подходит для помещений с обычным уровнем запыления (офисы, цеха без металлической пыли)

Совместимость и монтаж

Автоматический выключатель модульный четырёхполюсный 25А (C) 6кА ВА 47-63N устанавливается на стандартную DIN-рейку типа TS35. Монтаж осуществляется путём защёлкивания - два фиксирующих язычка на задней части корпуса легко входят в рейку. Для подключения проводов используются винтовые зажимы с двойной фиксацией: один винт затягивается для основного соединения, второй - для фиксации изоляции провода. Крышка над зажимами позволяет опломбировать устройство после монтажа, что исключает несанкционированное вскрытие. Устройство совместимо с другими элементами серии PROxima: дифференциальными автоматами, УЗО, реле контроля напряжения.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1 - нормативу для бытовых и аналогичных применений. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено, даже если рукоятка находится в промежуточном состоянии. Это снижает риск ошибок при диагностике. Увеличенная жёсткость корпуса за счёт дополнительных заклёпок повышает долговечность при вибрациях и ударных нагрузках.

Преимущества

• Индикатор состояния контактов - позволяет точно определить, отключен ли автомат, даже при внешнем видимом положении рукоятки
• Защитные крышки над зажимами - обеспечивают безопасность при работе рядом с щитом и возможность пломбировки
• Усиленный корпус - меньше деформируется при монтаже и длительной эксплуатации
• Удобная рукоятка - легко включать/выключать даже в перчатках
• Поддержка широкого диапазона сечений проводов - не требуется переходники или клеммы

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 не защищает от воды и пыли
• Не рекомендуется для цепей с очень высоким пусковым током (например, крупные насосы, компрессоры) - характеристика C имеет более мягкий отклик, чем D
• Не используется в постоянном токе (DC) - только для переменного тока 50 Гц
• Требует достаточного пространства в щите: глубина 50 мм + место для проводов
• Не подходит для установки вне щита - не имеет внешнего корпуса, только модульный формат

Примеры использования

• Щитовая группа на этаже жилого дома - защита трёхфазной розеточной группы и нулевой шины
• Цеховое оборудование - питание станка с трёхфазным двигателем и системой охлаждения
• Объекты торговли - управление освещением, холодильными камерами и HVAC-системами
• Производственные линии - отключение всех фаз и нуля при аварии для безопасности персонала

Практические советы

• Выбирая автомат, проверьте соответствие сечения провода: слишком тонкий провод (менее 1 мм2) не зажмётся, слишком толстый (более 25 мм2) потребует обрезки или терминалов
• При монтаже в щит с ограниченной глубиной - используйте угловые кабельные каналы или выбирайте модели с меньшей глубиной
• После подключения всегда проверяйте плотность затяжки винтов - слабый контакт вызывает перегрев
• Для пломбирования используйте специальные пластиковые пломбы - они не нарушают целостность крышек
• Если нужна защита от утечек тока - параллельно установите УЗО; этот автомат не выполняет функции дифференциальной защиты
• Не заменяйте автомат с характеристикой C на B - он будет ложно срабатывать при пуске двигателей
