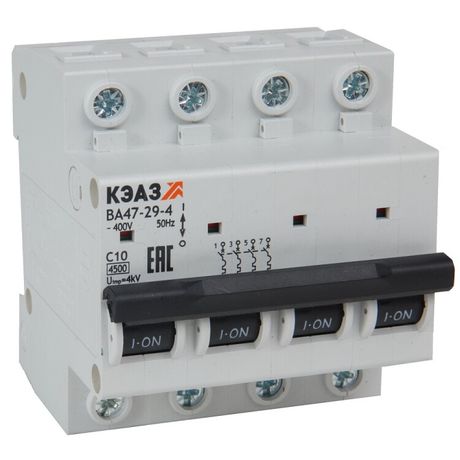

Выключатель автоматический четырехполюсный ВА47-29-4C25-УХЛ3 (4,5кА)| 318334 | КЭАЗ

Автоматический выключатель ВА47-29-4C25-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах с DIN-рейкой, особенно там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

ВА47-29-4C25-УХЛ3 предназначен для защиты четырёхпроводных сетей переменного тока 400 В, таких как трёхфазные потребители с нулевым проводом. Устройство обеспечивает отключение при превышении допустимой нагрузки (перегрузка) или аварийном токе (короткое замыкание). Применяется в распределительных щитах жилых домов, офисов, производственных объектов, где есть три фазы и ноль - например, для питания двигателей, групп освещения, оборудования с нейтралью.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В между фазами
• Количество полюсов: 4 - все четыре провода (три фазы + ноль) коммутируются одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Сечение проводников: 1,5–25 мм2 - подходят медные провода этого диапазона
• Степень защиты IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Класс токоограничения: 3 - быстрое отключение снижает тепловую энергию при КЗ
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения (например, на входе в здание)
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений и улицы, если установлен внутри щита
• Количество модулей DIN: 4 - занимает 4 стандартных модуля ширины на рейке
• Глубина монтажа: 71 мм - требует свободного места в щите сзади
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании

Совместимость и монтаж

ВА47-29-4C25-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 4 модуля свободного места. Провода подключаются в клеммы сверху и снизу - можно использовать как вертикальную, так и горизонтальную маршрутизацию. Нейтральный проводник тоже коммутируется, поэтому важно правильно подсоединить L1-L3 и N. Не используйте провода меньше 1,5 мм2 или больше 25 мм2 - это нарушит контакт и может вызвать нагрев. Убедитесь, что глубина щита позволяет вместить 71 мм корпуса устройства.

Безопасность и стандарты

Выключатель соответствует требованиям IEC/EN 60898-1 и ГОСТ Р 50345. Класс перенапряжения IV и степень загрязнения 2 позволяют применять его в условиях обычных производственных и жилых помещений. Класс токоограничения 3 повышает безопасность - при КЗ энергия, передаваемая в цепь, значительно ниже, чем у менее качественных аппаратов. IP20 не обеспечивает защиту от брызг - не устанавливайте в сырых или пыльных местах без дополнительной защиты.

Преимущества

• Коммутируемый ноль - исключает опасность сохранения потенциала на нейтрали после отключения
• Широкий диапазон рабочих температур - подходит для неотапливаемых щитовых
• Высокая отключающая способность (4,5 кА) - надёжно справляется с типичными КЗ в частных и малых промышленных сетях
• Совместим с другими изделиями серии ВА47-29 - легко заменить или дополнить другим автоматом той же серии
• Цена ниже аналогов с аналогичными параметрами - выгодное решение для бюджетных проектов

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификат взрывозащиты
• IP20 не защищает от влаги - нельзя устанавливать на улице или в помещениях с повышенной влажностью без герметизации
• Не рекомендован для нагрузок с очень высоким пусковым током (например, крупные насосы, компрессоры) - лучше выбрать характеристику D
• Не поддерживает дистанционное управление - только механическое включение/выключение
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трёхфазного конвейера с нейтралью в цеху
• Распределение питания по группам освещения и розеткам в административном здании
• Щитовая на входе в многоквартирный дом для отключения всех фаз и нуля
• Подключение станков с 380 В питанием и необходимостью отключения нуля

Практические советы

• Выбирая ВА47-29-4C25-УХЛ3, проверьте, чтобы суммарная мощность подключённых приборов не превышала 11 кВт (при 400 В и cosφ=0,8)
• Используйте только медные провода сечением 1,5–25 мм2 - алюминий не совместим
• Перед первым включением убедитесь, что ноль подключён именно к клемме N, а не к одной из фаз
• Если в щите мало места - учтите, что глубина 71 мм требует не менее 80 мм внутренней глубины корпуса
• Для защиты от утечек тока обязательно добавьте УЗО перед этим автоматом
• В условиях низких температур (-40…-60 C) возможны задержки срабатывания - тестируйте устройство перед запуском системы
