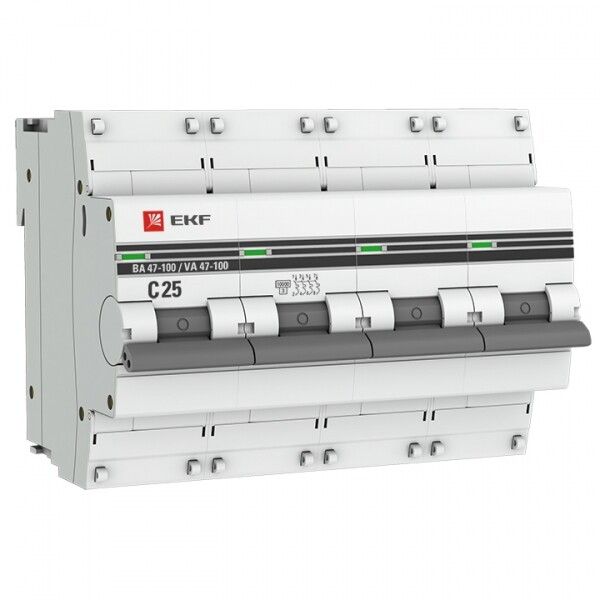

Выключатель автоматический четырехполюсный ВА 47-100 25А C 10кА PROxima | mcb47100-4-25C-pro EKF

Автоматический выключатель модульный четырехполюсный 25А C 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для бытовых и промышленных объектов с напряжением до 400 В.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 25А C 10кА ВА 47-100 защищает четырёхпроводные сети переменного тока (3 фазы + N) от сверхтоков. Он используется там, где требуется одновременное отключение всех полюсов - например, в щитах зданий, на входе в оборудование, на участках с трёхфазной нагрузкой. Применяется в жилых домах, офисах, производственных помещениях, на предприятиях с малым и средним энергопотреблением.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение для трёхфазной системы 230/400 В;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами (например, двигатели, люминесцентные светильники);
• Количество полюсов: 4 - все четыре провода (L1, L2, L3, N) отключаются одновременно;
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при кратковременных скачках;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую и электродинамическую нагрузку на сеть;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли - требует установки внутри закрытого щита;
• Потери мощности: 10,3 Вт - суммарные потери при номинальном токе, влияют на нагрев в плотно укомплектованном щите;
• Частота: 50 Гц - предназначено для сетей России и стран СНГ;
• Тип напряжения: AC - работает только с переменным током;
• Ширина: 6 модулей (18 мм каждый) - занимает 108 мм места на DIN-рейке;
• Глубина монтажа: 45 мм - минимальный зазор между задней стенкой щита и устройством;
• Рабочая температура: –10…+50 C - допустимый диапазон для помещений с нормальной климатикой;
• С коммутируемым нейтральным проводником: да - ноль тоже отключается, что важно для безопасности при обслуживании;
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу в условиях повышенной влажности и колебаний температур, типичных для неотапливаемых помещений;
• Поперечное сечение проводника: 1–35 мм2 - совместим с медными проводами от 1 до 35 квадратных миллиметров;
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенная реакция на КЗ и задержка при перегрузке;
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) - соответствует требованиям РФ и Евросоюза.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 25А C 10кА ВА 47-100 монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения используйте провода сечением 1–35 мм2. Обеспечьте свободный доступ к контактам и соблюдайте момент затяжки - не переусердствуйте, чтобы не повредить клеммы. Нейтральный проводник коммутируется, поэтому его необходимо подключать через этот автомат, а не выводить параллельно. Монтаж возможен только в закрытых электрошкафах с классом защиты не ниже IP54.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-1-2010 и соответствует европейскому стандарту IEC 60898-2. Класс токоограничения 3 обеспечивает снижение энергии, проходящей через сеть при КЗ, что увеличивает долговечность кабелей и оборудования. Коммутирование нулевого провода исключает опасность сохранения потенциала на оборудовании после отключения. Сертификаты подтверждают соответствие требованиям безопасности для промышленного и бытового использования.

Преимущества

• Объединённое отключение всех четырёх проводов - повышает безопасность при ремонтах и авариях;
• Высокая отключающая способность (10 кА) - подходит для мест с высокой вероятностью КЗ, таких как производственные площадки;
• Характеристика “C” - хорошо сочетается с нагрузками, имеющими пусковые токи (электродвигатели, насосы, компрессоры);
• Поддержка коммутируемого нуля - важна для систем IT и TN-S, где ноль является частью защитной цепи;
• Долгий срок службы: 84 месяца гарантии - подтверждает качество сборки и материалов;
• Совместимость с другими изделиями серии ВА 47-100 - позволяет легко формировать комплексные решения в одном щите.

Ограничения применения

• Не для постоянного тока (DC) - только переменный ток 50 Гц;
• IP20 не защищает от влаги - нельзя использовать вне закрытых щитов;
• Работает при температуре выше –10 C - не рекомендуется для холодных неотапливаемых улицевых ячеек;
• Не предназначен для частого ручного включения/выключения - не является контактором;
• При использовании с очень большими пусковыми токами (>10×Iн) возможны ложные срабатывания - проверяйте совместимость с двигателем.

Примеры использования

• Главный ввод в квартире с трёхфазной плитой и кондиционером;
• Защита питания станка с трехфазным двигателем 5,5 кВт;
• Щитовая группа на производстве для группы освещения и розеток 380 В;
• Распределительный щит многоквартирного дома с общей трёхфазной линией;
• Цепь управления насосной станцией с частотным преобразователем.

Практические советы

• Выбирая автоматический выключатель модульный четырехполюсный 25А C 10кА ВА 47-100, учтите, что он займёт 6 модулей - планируйте место в щите заранее;
• Если в вашей сети есть чувствительная электроника - дополнительно установите УЗО перед этим автоматом;
• Проверяйте сечение кабеля: слишком тонкий провод (менее 6 мм2) при 25 А будет греться - выбирайте минимум 6–10 мм2 для силовых линий;
• При группировке нескольких автоматов в один ряд - оставляйте воздушный зазор 5–10 мм между ними для лучшего теплоотведения;
• Помните: хотя ноль коммутируется, заземление всегда остаётся независимым - не путайте PE и N!
