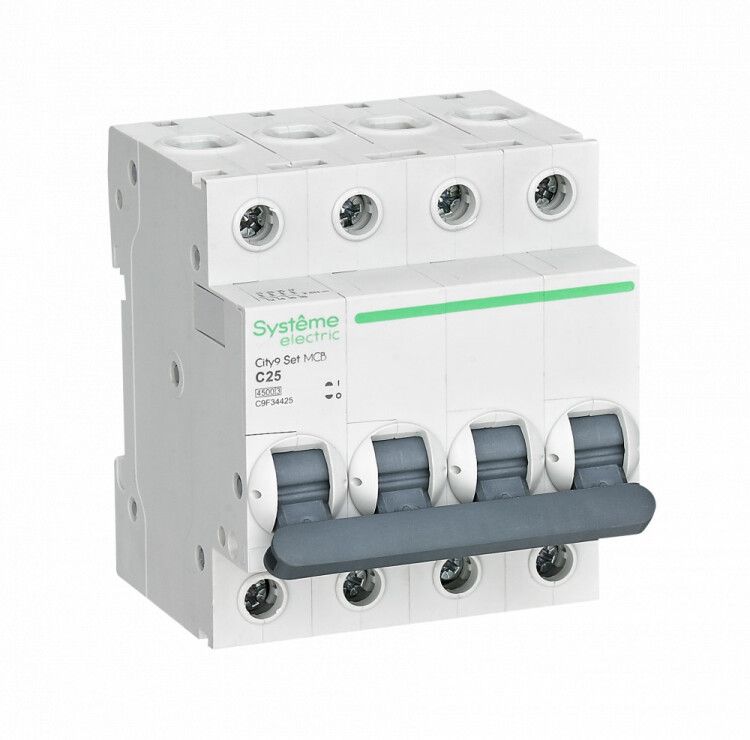

Выключатель автоматический четырехполюсный 25А С 4.5kA 400В City9 Set - C9F34425 APC

Автоматический выключатель модульный четырехполюсный 25А характеристика С 4.5кА 400В от бренда Systeme Electric (артикул c9f3425) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях 400 В. Относится к серии City9 SET и устанавливается на DIN-рейку.

Назначение и область применения

Этот автомат используется для защиты трёхфазных потребителей с нейтралью - таких как двигатели, группы освещения, оборудование с распределённой нагрузкой. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно для безопасности при обслуживании и аварийных ситуациях.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 400 В переменного тока (AC) - работает в трёхфазных сетях 230/400 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели)
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ за счёт оперативного отключения
• Напряжение изоляции Ui: 440 В - обеспечивает надёжную изоляцию при кратковременных скачках напряжения
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм шириной)
• Глубина монтажа: 45 мм - требует достаточного места внутри шкафа
• С коммутируемым нейтральным проводником - ноль также отключается при срабатывании
• Степень загрязнения 2 - рассчитан на работу в помещениях с умеренной запылённостью (не для сырых или пыльных сред)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35. Для правильной установки требуется свободное место глубиной не менее 45 мм. Автомат имеет четыре входных и выходных клеммы - три для фаз (L1, L2, L3) и одна для нулевого провода (N). Все клеммы зажимаются винтовым соединением; рекомендуется использовать кабель сечением 0,5–25 мм2. Механизм “мгновенной коммутации” обеспечивает чёткий и быстрый переход между положениями “вкл/выкл”, предотвращая дуговые процессы. Обратите внимание: устройство не предназначено для частого ручного включения/отключения - это не рубильник.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60898-1 и EN 60898-1. Конструкция включает ударопрочный корпус из термостойкого пластика с шестью металлическими заклёпками, повышающими механическую прочность. Безопасные клеммы имеют защитные крышки, исключающие случайный контакт с токоведущими частями. Наличие коммутируемого нуля соответствует нормам безопасности для систем TN-S и TN-C-S.

Преимущества

• Комплексная защита всех проводников - фазы и ноль отключаются одновременно
• Высокая отключающая способность (4,5 кА) - подходит для мест с высокой вероятностью КЗ
• Механизм мгновенной коммутации - минимизирует риск возгорания при срабатывании
• Надёжные клеммы - исключают выпадение проводов и доступ к токоведущим элементам
• Совместимость с сериями City9 SET - легко заменить аналогичным устройством из той же линейки

Ограничения применения

• Не применяется во взрывоопасных, влажных или сильно запылённых средах - степень защиты IP20 недостаточна
• Не подходит для мощных двигателей с высоким пусковым током (более 5–7×Iн) - для них нужна характеристика D
• Не предназначен для частого ручного управления - не является рубильником
• Требует установки в щит с минимальной глубиной 45 мм - не подходит для компактных шкафов
• Не используйте в сетях постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Защита трёхфазного станка с нейтралью (ток 20–22 А)
• Щитовая группа для освещения и розеток в цеху с 380 В питанием
• Распределительный автомат для кондиционера с внешним блоком
• Линия питания серверного оборудования с трёхфазным вводом и N-проводом

Практические советы

• Выбирая этот автомат, проверьте, чтобы сечение кабеля соответствовало 25 А - для медного провода это 4–6 мм2
• При монтаже затягивайте клеммы усилием 0,6–0,8 Нм - переусилие повредит пластик
• Если в вашей сети часто происходят ложные срабатывания - возможно, стоит заменить на характеристику D
• Для удобства обслуживания пометьте каждый полюс (L1/L2/L3/N) на лицевой стороне щита
• Автоматические выключатели серии City9 SET совместимы с другими изделиями SE - можно собирать единый щит без проблем с совмещением
