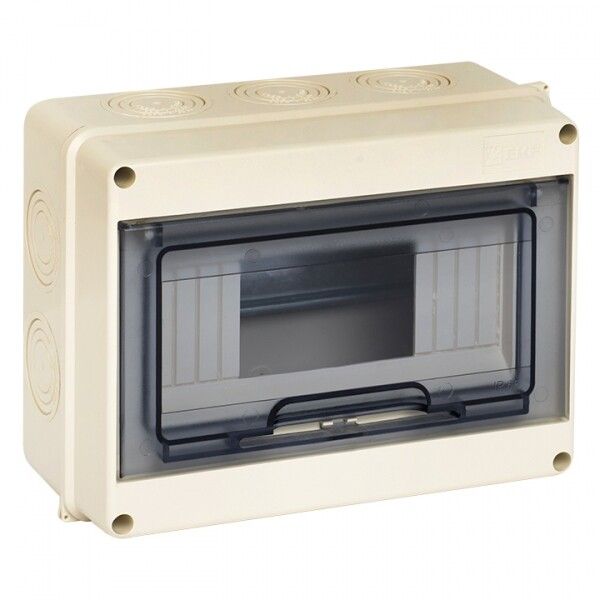

Щит распределительный навесной ЩРН-ПГ-8 (147х203х89) IP65 PROxima | Pb65-n-pg-8 EKF

Щит распределительный навесной ЩРН-ПГ-8 (147х203х89) IP65 от EKF PROxima предназначен для компактного распределения электроэнергии и защиты цепей от перегрузок и коротких замыканий. Подходит для установки в условиях повышенной запыленности и влажности — например, в гаражах, на складах или в производственных зонах.

Назначение и область применения

Щит распределительный навесной ЩРН-ПГ-8 (147х203х89) IP65 используется для организации внутреннего распределения электроэнергии в бытовых, промышленных и коммерческих объектах. Он защищает автоматические выключатели, УЗО и другие модульные устройства от внешних воздействий. Применяется там, где важна надёжная защита от пыли и воды: в подвальных помещениях, автомойках, на производстве, в парковках и других местах с агрессивной средой.

Технические характеристики

• Тип: щит распределительный навесной
• Количество модулей: 8 (стандартная DIN-рейка)
• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Материал корпуса и двери: ABS-пластик — ударопрочный, устойчивый к химическим воздействиям
• Климатическое исполнение: УХЛ3 — работает при температурах от -20 °C до +70 °C
• Количество рядов: один
• Наличие DIN-рейки: да — для монтажа модульных устройств
• Наличие клемм: да — для подключения входящих и выходящих проводов
• Наличие монтажной платы: да — для фиксации аппаратов и кабельных соединений
• Наличие замка: да — обеспечивает безопасность доступа
• Цвет: серый
• Габариты: 147×203×89 мм
• Гарантия: 60 месяцев
• Соответствие нормам: ТР ТС 004/2011

Совместимость и монтаж

Щит распределительный навесной ЩРН-ПГ-8 (147х203х89) IP65 совместим с любыми модульными устройствами шириной 17,5 мм (например, автоматами, УЗО, реле). Монтаж осуществляется на вертикальную поверхность с помощью шурупов через крепёжные отверстия на задней стенке. Корпус рассчитан на открытую установку — не требует ниш или специального ограждения. Дверца открывается вертикально, что удобно при ограниченном пространстве рядом со стенами. Клеммы и монтажная плата позволяют организовать чёткую и безопасную коммутацию без лишних перемычек.

Безопасность и стандарты

Щит соответствует требованиям ТР ТС 004/2011 — регламенту безопасности низковольтного оборудования. Степень защиты IP65 гарантирует работу даже при попадании струй воды — например, при мойке помещений. Пластиковый корпус не проводит ток, исключает риск поражения при случайном контакте. Замок предотвращает неквалифицированный доступ к внутренним элементам.

Преимущества

• Высокая степень защиты IP65 — идеально для сырых и пыльных условий
• Прочный ABS-пластик — устойчив к механическим повреждениям и перепадам температур
• Вертикальное открывание дверцы — удобство при установке в плотных конструкциях
• Встроенные клеммы и монтажная плата — снижают время сборки и повышают надёжность соединений
• Долгий срок гарантии — 5 лет — подтверждает качество материалов и сборки

Ограничения применения

Щит распределительный навесной ЩРН-ПГ-8 (147х203х89) IP65 не предназначен для установки в условиях постоянного погружения в воду, прямого воздействия сильного потока воды (например, под душем) или при температурах ниже -20 °C. Также он не рассчитан на нагрузки выше 63 А — использование более мощных автоматических выключателей недопустимо. Комплектация некомплектная — внутри нет оборудования, его необходимо докупать отдельно.

Примеры использования

• Электрощит на входе в гараж — для питания освещения, зарядки авто, инструментов
• Распределительный щит в подвале склада — управление светом, вентиляцией, насосами
• Автомойка — защита от брызг и пара при питании моющих установок
• Производственный участок — распределение энергии между станками и осветительными приборами

Практические советы

• Перед монтажом проверьте посадочные размеры — корпус имеет жестко заданные габариты 147×203×89 мм; убедитесь, что место установки достаточно свободно для открывания дверцы
• Используйте кабели сечением не менее 10 мм² для подключения к 63 А — меньшие сечения могут нагреваться
• Не забудьте закрепить все провода в клеммах — слабые соединения вызывают перегрев
• При использовании в холодных помещениях — допускаются работы при -20 °C, но не рекомендуется включать оборудование при температуре ниже этого значения без прогрева
• Щит EKF PROxima можно использовать как базу для будущего расширения — есть возможность замены на модели с большим количеством модулей при необходимости
