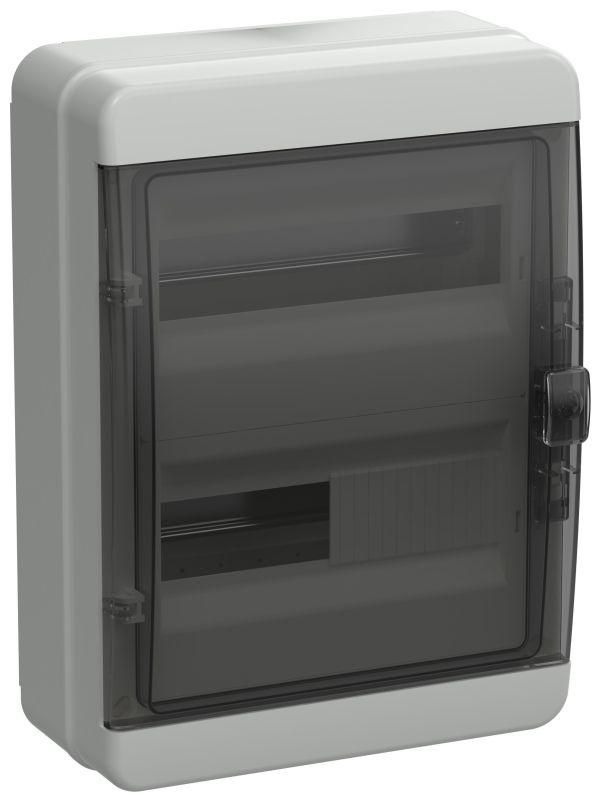

Корпус пластиковый навесной на 24 модулей КМПн-24 IP65 черная прозрачная дверь TEKFOR | TF5-KP72-N-24-65-K03-K02 IEK

Корпус пластиковый навесной КМПн-24 IP65 черный прозрачная дверь - это готовый распределительный щит от бренда IEK (ИЭК) серии TEKFOR, рассчитанный на установку 24 модулей. Подходит для монтажа в условиях повышенной запылённости и влажности, включая уличные и промышленные зоны.

Назначение и область применения

Корпус КМПн-24 IP65 предназначен для сборки распределительных щитов с модульным оборудованием: автоматическими выключателями, УЗО, реле, счетчиками и другими устройствами. Его используют там, где важна надёжная защита от внешних воздействий - в гаражах, производственных цехах, подвалах, автомойках, на складах и на открытых площадках. Благодаря высокому уровню защиты IP65, он выдерживает струи воды и пыль, что делает его идеальным для условий, где обычные щиты быстрее выходят из строя.

Технические характеристики

• Степень защиты: IP65 - полностью герметичен от пыли, защищён от водяных струй с любого направления;
• Количество модулей: 24 - позволяет разместить до 24 стандартных модулей шириной 17,5 мм;
• Формат: два вертикальных ряда по 12 модулей каждый;
• Материал корпуса: ABS-пластик и поликарбонат - ударопрочные, устойчивые к перепадам температур и химическим веществам;
• Наличие DIN-рейки: да - установлены две металлические рейки для фиксации модулей;
• Наличие монтажной панели: да - внутренняя панель обеспечивает жёсткую базу для кабельных соединений;
• Тип крышки: закрытого типа - плотно прилегает к корпусу, предотвращает доступ к токоведущим частям;
• Наличие прозрачной двери: да - позволяет контролировать состояние аппаратов без вскрытия щита;
• Наличие замка: да - одноключевой замок для защиты от несанкционированного доступа;
• Способ монтажа: навесной - крепится на стену с помощью шурупов или анкеров;
• Цвет корпуса: серый; цвет двери: прозрачный.

Совместимость и монтаж

Корпус КМПн-24 IP65 совместим со всеми стандартными модулями, соответствующими DIN EN 60947. Монтаж выполняется на ровную поверхность: через отверстия в задней стенке крепятся саморезы или анкеры. Для удобства проводки предусмотрена возможность прокладки кабелей через входные/выходные отводы - они уже подготовлены в нижней части корпуса. Прозрачная дверь открывается на петлях, не требует демонтажа при обслуживании. DIN-рейка легко снимается для замены или переустановки.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями IEC 62208 и ГОСТ Р 50030.2. Наличие замка и закрытой крышки исключает случайный контакт с токоведущими элементами. Материалы корпуса не поддерживают горение и соответствуют нормам пожаробезопасности. Серия TEKFOR прошла испытания на механическую прочность и долговечность в агрессивных средах.

Преимущества

• Высокая степень защиты IP65 - работает даже в сыром и пыльном окружении;
• Прозрачная дверь - позволяет визуально проверять работу оборудования без вскрытия;
• Удобная компоновка: 2 ряда по 12 модулей - оптимально для сложных схем;
• Жесткая монтажная панель - снижает риск деформации при затяжке кабелей;
• Прочность материалов - корпус не трескается при низких температурах и не теряет форму при нагреве;
• Запираемая конструкция - повышает уровень безопасности в общественных и промышленных местах.

Ограничения применения

• Не предназначен для постоянного пребывания под прямым солнцем - длительное UV-воздействие может вызвать потускнение пластика;
• Работает при температуре от -25C до +55C - вне этого диапазона возможна потеря герметичности или хрупкость материала;
• Не рекомендован для помещений с агрессивными химикатами (например, кислоты, растворители) - материал не устойчив ко всем типам химии;
• Не подходит для установки внутри взрывоопасных зон - не имеет взрывозащиты Ex-класса.

Примеры использования

• Распределительный щит на автосервисе - для управления освещением, зарядными станциями и насосами;
• Щит в подвале многоквартирного дома - для группового учёта электроэнергии и защиты этажных линий;
• Уличный щит на складе - для питания светильников, вентиляторов и сигнализаций;
• Производственный участок - управление конвейерами, пневматикой и датчиками.

Практические советы

• Перед монтажом проверьте посадочный диаметр кабельных вводов - они подходят под стандартные гофры 16–25 мм;
• При использовании в холодных условиях (ниже -15C) не открывайте дверь резко - пластик становится более хрупким;
• Для лучшей теплоотдачи не забивайте все 24 модуля - оставьте хотя бы один свободный для вентиляции;
• При необходимости можно дополнительно уплотнить дверь силиконовым герметиком - особенно в условиях постоянной влажности;
• Артикул tf5-kp72-n-24-65-k03-k02 - используйте его при заказе запчастей, таких как замки или двери, чтобы избежать несовместимости.
