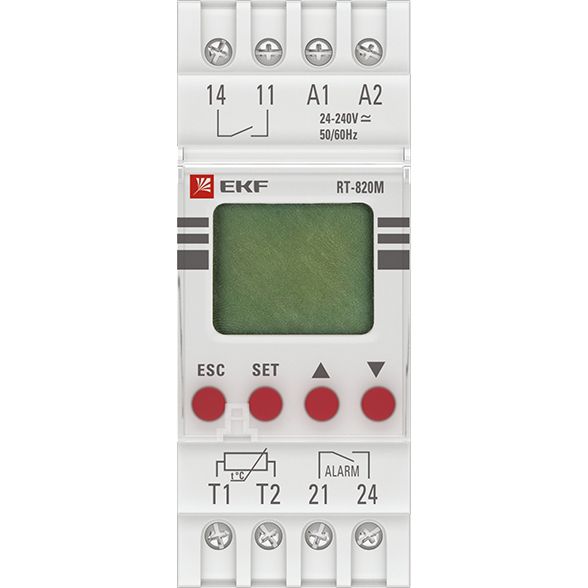

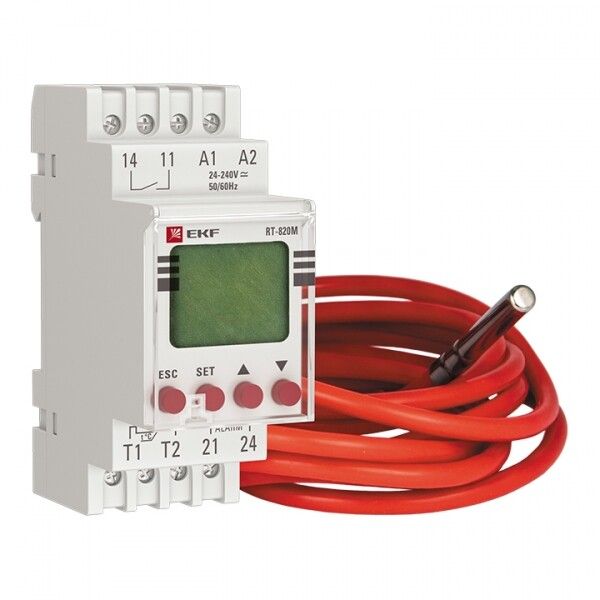

Реле температуры с дисплеем RT-820M (-25....+130 С) EKF PROxima |

Реле температуры с дисплеем PROxima RT-820M от EKF - устройство для точного контроля температуры в помещениях и технологических системах с управлением нагревом или охлаждением через два выходных контакта. Устройство оснащено цифровым дисплеем, работает от переменного или постоянного напряжения и монтируется на DIN-рейку.

Назначение и область применения

PROxima RT-820M используется для автоматического поддержания заданной температуры в следующих системах:

• Обогрев и охлаждение жилых и производственных помещений;
• Контроль температуры технологических жидкостей и сред;
• Управление тепловыми насосами, печами, теплообменниками;
• Системы вентиляции и кондиционирования;
• Лаборатории, холодильные камеры, сушильные установки.

Устройство получает сигнал от внешнего термодатчика и коммутирует нагрузку через релейные контакты при достижении пороговых значений температуры.

Технические характеристики

• Диапазон измерения температуры: от -25 C до +130 C - позволяет контролировать широкий спектр условий, включая замороженные и горячие среды;
• Напряжение питания: 24–240 В AC/DC - совместимо с большинством промышленных и бытовых сетей;
• Номинальный ток контактов: 16 А - способно управлять мощными нагрузками, такими как ТЭНы, компрессоры, вентиляторы;
• Количество НО контактов: 2 - один контакт для включения нагрева, второй - для включения охлаждения (можно использовать как одноканальный регулятор с гистерезисом);
• Индикация: цветной ЖК-дисплей показывает текущую температуру, установленные пороги и состояние выходов;
• Индикация аварийного срабатывания: да - световой сигнал при отказе датчика или выходе за пределы диапазона;
• Степень защиты корпуса: IP65 - защищён от пыли и струй воды, подходит для монтажа в условиях повышенной влажности;
• Диапазон рабочих температур устройства: от -20 C до +55 C - обеспечивает надёжную работу в типичных промышленных условиях;
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов;
• Регистрация неисправностей: да - устройство фиксирует сбои датчика и выводит сообщение на экран;
• Количество каналов: 1 - работает с одним внешним термодатчиком;
• Способ монтажа: на DIN-рейку 35 мм - стандартная установка в распределительных щитах.

Совместимость и монтаж

PROxima RT-820M совместим с любыми аналоговыми термодатчиками с сопротивлением, подходящими для входа реле (например, Pt100, Ni1000 - проверьте соответствие по документации датчика). Подключение выполняется через винтовые клеммы на передней панели. Для работы требуется только один внешний датчик - он подключается парой проводов. Монтаж осуществляется на стандартную DIN-рейку без дополнительных кронштейнов. Кабельные вводы уже предусмотрены конструкцией корпуса.

Безопасность и стандарты

PROxima RT-820M соответствует требованиям ГОСТ IEC 60947-1-2014 (низковольтное оборудование) и ГОСТ IEC 60947-5-1-2014 (электромагнитные выключатели и реле). Это гарантирует безопасность при использовании в промышленных системах и соответствие нормам электроустановок РФ.

Преимущества

• Цифровой дисплей с ясной индикацией - легко считывать значения даже при плохом освещении;
• Автоматическая диагностика датчика - снижает риск неверного управления из-за обрыва или короткого замыкания;
• Широкий диапазон питания - можно подключить как к сети 220 В, так и к 24 В постоянного тока;
• Два независимых контакта - позволяют реализовать системы с двумя режимами (нагрев/охлаждение) без дополнительных устройств;
• Защита IP65 - допускает установку вне шкафа в защищённых местах (например, рядом с оборудованием).

Ограничения применения

• Не предназначен для прямого подключения к высоковольтным сетям выше 240 В - требует использования контактора при нагрузках свыше 16 А;
• Не имеет встроенного датчика - обязательно использование внешнего термочувствительного элемента;
• Диапазон рабочих температур устройства ограничен до +55 C - нельзя устанавливать вблизи очень горячих поверхностей (печи, паровые трубопроводы);
• Не поддерживает протоколы связи (Modbus, RS485) - не интегрируется в SCADA-системы без дополнительных интерфейсов;
• Диапазон измерения сопротивления указан как 0…0 Ом - значит, устройство рассчитано исключительно на терморезисторы, а не на термопары.

Примеры использования

• В системе отопления цеха: при падении температуры ниже +5 C реле включает ТЭНы, при превышении +15 C - отключает их;
• В холодильной камере: при повышении температуры выше +4 C запускается компрессор, при снижении ниже +2 C - останавливается;
• На линии производства пластмасс: контроль температуры формовочных плит с помощью внешнего датчика, закреплённого на поверхности;
• В баке с химическим раствором: поддержание температуры +30+-2 C для реакции с помощью нагревательного контура.

Практические советы

• Выбирайте датчик с диапазоном, полностью покрывающим ваши задачи - например, для морозильника нужен датчик с нижним порогом ниже -25 C;
• При монтаже датчика избегайте прямого попадания потоков воздуха, пара или лучистого тепла - это искажает показания;
• Проверяйте полярность при подключении к DC-сети - хотя реле работает на переменном и постоянном токе, некоторые модели чувствительны к направлению;
• При первом запуске настройте гистерезис (разницу между включением и выключением) - рекомендуется 1–3 C для предотвращения частого переключения;
• Запрещено открывать корпус во время работы - внутренние компоненты находятся под напряжением, даже при отключенном питании возможна зарядка конденсаторов.
