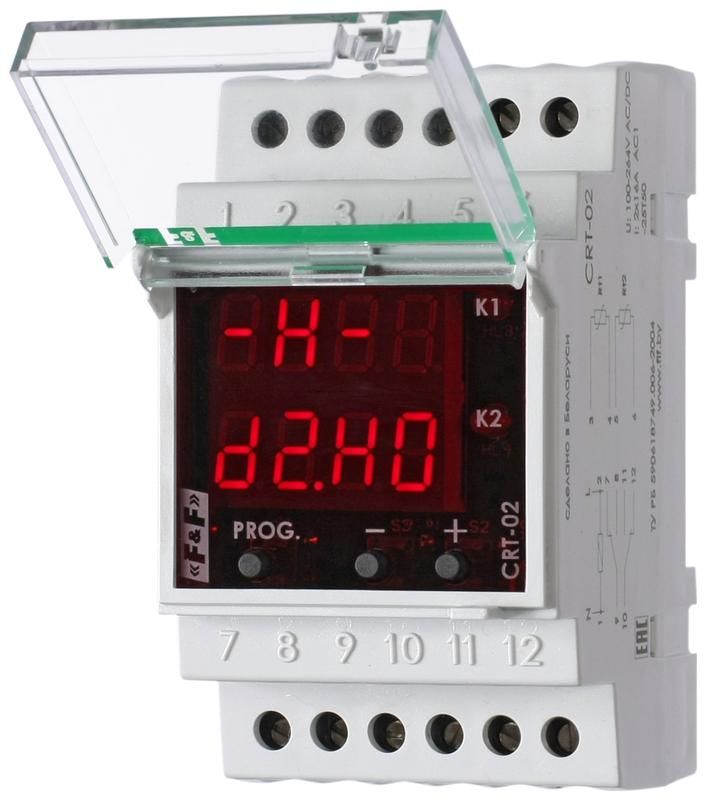

Регулятор температуры CRT-02 2-канал.; диапазон температур от -50 до +140град.C; многофункц.; цифровая индикация; выносн. датчики с термоустойч. проводом; 3 модуля; монтаж на DIN-рейке; 100-264В AC/DC 2х16А 2NO/NC IP20 F&F EA07.001.015 Евроавтоматика

Регулятор температуры CRT-02 - двухканальное устройство для точного управления температурным режимом с помощью выносных датчиков. Бренд Евроавтоматика, артикул ea07.001.015, предназначен для монтажа на DIN-рейку и работает в сетях 100–264 В AC/DC.

Назначение и область применения

Регулятор температуры CRT-02 контролирует и автоматически поддерживает заданную температуру, включая или отключая оборудование - например, heaters, холодильные установки или насосы. Подходит для систем: теплого пола, овощехранилищ, теплообменников, камер хранения, промышленных печей и HVAC-систем. Каждый канал управляет своей нагрузкой независимо, что позволяет одновременно следить за двумя зонами - например, температурой воздуха и поверхности объекта.

Технические характеристики

• Диапазон измеряемых температур: от –50 C до +150 C
• Количество каналов: два, каждый со своим датчиком и настройками
• Питание: 100–264 В переменного или постоянного тока (AC/DC)
• Выходные контакты: 2×16 А, тип НО/НЗ (нормально открытые / нормально замкнутые)
• Индикация: LED-дисплей с отображением текущей и установленной температуры
• Габариты: занимает 3 модуля на DIN-рейке (стандарт 35 мм)
• Защита корпуса: IP20 - против доступа пальцев и крупных частиц, не предназначено для улицы или влажных сред
• Диапазон рабочих температур устройства: от –25 C до +50 C
• Тип датчиков: KTY10-6 (терморезисторы, совместимы с входами CRT-02)
• Гистерезис: настраивается от 0,5 C до 25 C на каждом канале
• Поддержка коррекции погрешности датчиков - возможность калибровки показаний
• Регистрация неисправностей: да (индикация ошибок на экране)
• Климатическое исполнение: УХЛ4 - для помещений с умеренным и холодным климатом
• Норматив: ТУ BY 590618749.027-2017

Совместимость и монтаж

Регулятор температуры CRT-02 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы - подходят провода сечением до 2,5 мм2. Выносные датчики KTY10-6 подключаются через специальные разъемы на лицевой панели. Провода датчиков выполнены из термоустойчивой изоляции - допускают работу рядом с горячими поверхностями. Обязательно соблюдайте полярность при подключении питания. Максимальная коммутируемая мощность - 3,6 кВт при 230 В AC (для каждой группы контактов).

Безопасность и стандарты

Регулятор температуры CRT-02 соответствует требованиям ТУ BY 590618749.027-2017. Защита IP20 исключает контакт с внутренними элементами, но не обеспечивает герметичность - не используйте в сырых, запыленных или взрывоопасных местах. Компоненты рассчитаны на длительную работу при температурах до +50 C внутри шкафа. Превышение предельных значений может вызвать сбои или выход из строя.

Преимущества

• Два независимых канала позволяют управлять разными процессами одним устройством
• Настройка гистерезиса снижает частоту включений оборудования - продлевает срок службы реле и нагревателей
• Цифровая индикация и функция коррекции датчиков обеспечивают высокую точность измерений
• Широкий диапазон питания (100–264 В AC/DC) делает устройство универсальным для различных электроустановок
• Автономная сигнализация ошибок (например, обрыв датчика) повышает надежность системы
• 6 режимов работы - включают управление по максимуму, минимуму, дифференциальному принципу и другие

Ограничения применения

• Не применяйте вне закрытых щитов - степень защиты IP20 не защищает от воды, брызг и пыли
• Работает только с датчиками типа KTY10-6 - другие термодатчики (PT100, thermocouple) несовместимы
• Максимальная температура окружающей среды для самого регулятора - +50 C; не монтируйте рядом с источниками большого тепла
• Не используется для управления двигателями или емкостными нагрузками выше 16 А
• Не рекомендован для применений с частыми скачками напряжения ниже 100 В - возможны сбросы настроек

Примеры использования

• Овощехранилище: один канал контролирует температуру воздуха (+2…+4 C), второй - температуру стенок для предотвращения конденсата
• Система водяного отопления: первый канал включает котел при падении температуры в радиаторе, второй - останавливает насос при перегреве
• Производственный участок: контроль температуры сушильной камеры и ее внешней оболочки для безопасности операторов
• Лаборатория: поддержание стабильной температуры в термостатической ванне с использованием двух датчиков - в жидкости и на крышке

Практические советы

• Выбирайте место монтажа регулятора CRT-02 подальше от нагревательных элементов - перегрев влияет на точность
• Проверьте соответствие датчиков KTY10-6 перед первым запуском - неверный тип даст некорректные данные
• При настройке гистерезиса начинайте с 2–5 C - слишком маленькое значение вызывает “дребезг” контактов
• Обеспечьте хорошую вентиляцию в распределительном щите - даже при IP20 перегрев сокращает срок службы электроники
• При возникновении ошибки на дисплее проверьте целостность проводов датчика и плотность подключения к клеммам
• Для сложных систем используйте функцию регистрации неисправностей - она сохраняет историю сбоев для диагностики
