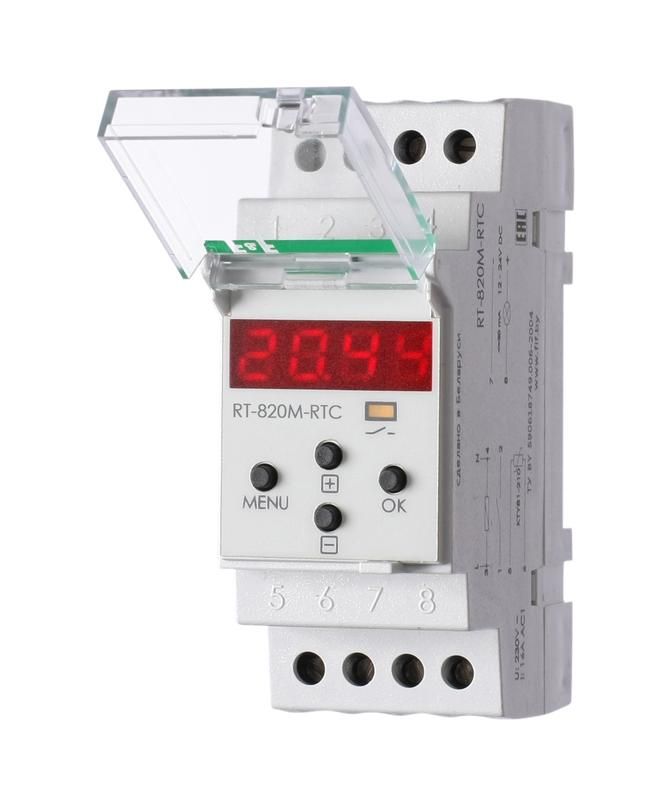

Регулятор температуры RT-820M-RTC работа по недельной и суточной программе; диап. температур от -30 до +140град.C многофункц. цифровая индикация; выносной датчик RT823 в компл. 2 модуля монтаж на DIN-рейке F&F EA07.001.020 Евроавтоматика

Регулятор температуры RT-820M-RTC от Евроавтоматика - устройство для точного контроля температуры в системах отопления, охлаждения и хранения, работающее по заданному расписанию с выносным датчиком RT823 и монтажом на DIN-рейку.

Назначение и область применения

Регулятор температуры RT-820M-RTC используется для автоматического включения и отключения нагревательных или охлаждающих устройств в зависимости от установленного температурного режима. Подходит для систем, где важна стабильность температуры во времени: овощехранилища, холодильные камеры, системы водяного отопления, теплицы, промышленные печи и термостатируемые шкафы.

Технические характеристики

• Диапазон измеряемых температур: от -30 C до +140 C
• Гистерезис: 0,5–30 C (можно настраивать)
• Питание: 24–264 В постоянного тока (DC) или 30–264 В переменного тока (AC)
• Выходной контакт: 1 NO (нормально открытый), 16 А
• Измерение температуры: через выносной датчик RT823 (в комплекте)
• Индикация: цифровой экран - текущая, заданная температура, время, режим работы
• Память: 140 ячеек для сохранения настроек и истории
• Встроенная литиевая батарея: обеспечивает работу часов реального времени до 2 лет при отключении основного питания
• Коррекция датчика: возможна поправка показаний в пределах +-9,9 C

Совместимость и монтаж

Регулятор температуры RT-820M-RTC устанавливается на стандартную DIN-рейку шириной 35 мм. Выносной датчик RT823 подключается к устройству двужильным проводом - длина кабеля не указана, рекомендуется использовать экранированный провод при длинных трассах (>10 м) для снижения помех. Клеммы для подключения нагрузки и питания доступны с лицевой стороны корпуса. Максимальная коммутируемая мощность - 16 А, что позволяет управлять большинством бытовых и промышленных нагревателей, вентиляторов, компрессоров.

Преимущества

• Поддержка суточного и недельного расписания - можно задать разные температуры на разное время суток
• Четыре группы программ - легко переключаться между режимами (например, рабочий день/выходной/летний/зимний)
• Защита настроек паролем - предотвращает случайную или несанкционированную изменение параметров
• Настройка минимального времени простоя и максимальной продолжительности работы - защищает оборудование от частых включений
• Задержка старта после включения питания - исключает импульсные скачки при запуске сети
• Автономная работа часов - не требуется повторная настройка времени после отключения электричества

Ограничения применения

• Не предназначена для управления трехфазными нагрузками - выходной контакт рассчитан только на однофазные цепи
• Максимальный ток 16 А - не подходит для крупных промышленных печей свыше 3,5 кВт при 220 В
• Датчик RT823 не является взрывозащищённым - нельзя применять в зонах с повышенной опасностью возгорания или взрыва
• Не имеет встроенного датчика - обязательно использование внешнего термодатчика; при его повреждении управление прекращается
• Экран не подсвечивается - в условиях слабого освещения может быть трудно считывать данные

Примеры использования

• Овощехранилище: поддержание +4…+6 C ночью и +8 C днём по недельному графику
• Теплица: включение обогрева при температуре ниже +12 C, отключение при достижении +22 C
• Лабораторный шкаф: охлаждение до +20 C в рабочие часы, переход на +25 C в выходные
• Система водяного отопления: регулировка температуры теплоносителя в зависимости от времени суток
• Производственный участок: ограничение времени работы воздушного нагревателя до 4 часов подряд с обязательным перерывом 1 час

Практические советы

• Перед первым запуском проверьте полярность подключения датчика RT823 - неверное подключение может дать некорректные показания
• Установите пароль сразу после настройки - особенно если устройство находится в общественной зоне
• При использовании в местах с высокой влажностью или пылью - дополнительно герметизируйте место подключения кабеля
• Для долгих кабельных трасс (более 10 метров) используйте медный провод сечением не менее 0,75 мм2 и экранированную жилу
• Проверяйте гистерезис: слишком маленький (0,5–1 C) вызывает частые включения, большой (>10 C) снижает точность поддержания температуры
• При замене датчика - всегда корректируйте показания вручную, так как каждый RT823 имеет собственную погрешность
