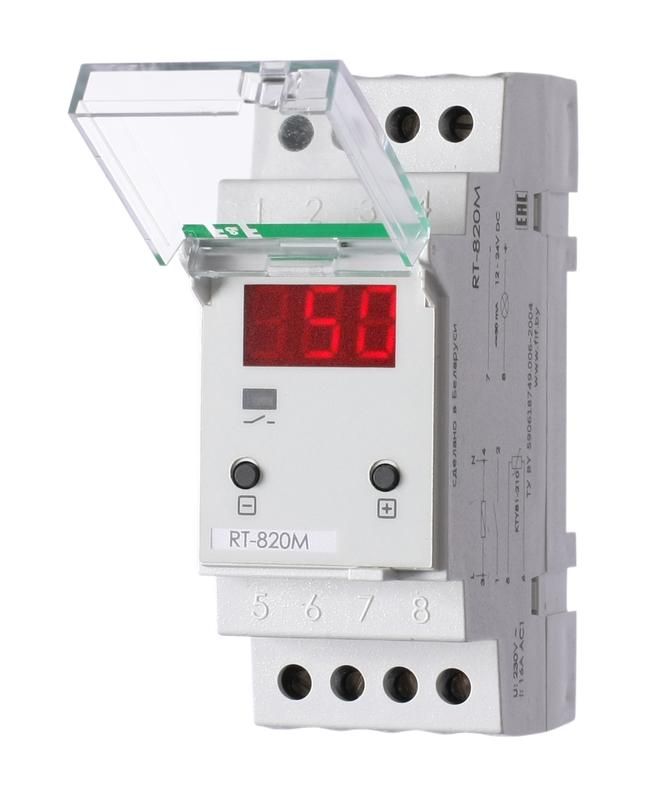

Регулятор температуры RT-820M от -30 до +140 град.C; 16А 24-264В DC/30-264В AC 1Z IP20 микропроцессорный; многофункц.; цифровая индикация; выносной датчик с термоус. проводом; монтаж на DIN-рейке 35мм F&F EA07.001.007 Евроавтоматика

Регулятор температуры Евроавтоматика ea07.001.007 - микропроцессорное устройство для точного управления температурой в системах отопления, охлаждения и хранения. Управление осуществляется через выносной датчик, монтаж - на DIN-рейку 35 мм. Подходит для промышленных и бытовых применений.

Назначение и область применения

Регулятор температуры Евроавтоматика ea07.001.007 предназначен для автоматического включения и отключения оборудования - нагревателей, холодильных установок, насосов - на основе сигналов с выносного датчика. Он работает в двух режимах: «Обогрев» и «Охлаждение». Применяется в системах:

• водяного отопления и теплых полов;
• овощехранилищ и холодильных камер;
• промышленных печей и сушилок;
• систем кондиционирования и вентиляции;
• технологических линий с требованием к стабильному температурному режиму.

Технические характеристики

• Диапазон настройки температуры: от -30 до +140 C - можно задать любую целевую температуру в этом пределе.
• Диапазон измерения: от -20 до +130 C - датчик точно считывает температуру внутри этого интервала; за его пределами возможны погрешности.
• Питание: 24–264 В постоянного тока (DC) или 30–264 В переменного тока (AC) - совместим с большинством сетей, включая 220 В и 380 В.
• Коммутируемый ток: 16 А - способен управлять нагрузкой до 3,5 кВт при 220 В.
• Тип контакта: нормально разомкнутый (НО), один контакт - используется для включения/отключения нагрузки.
• Датчик: KTY10-6, выносной, с термоусадочным проводом - надежный, герметичный, устойчив к механическим повреждениям.
• Индикация: LED-дисплей с руководством - отображает текущую температуру, заданную, режим, ошибки и настройки.
• Гистерезис: 0,5–30 C - настраивается пользователем, чтобы избежать частого включения/выключения оборудования.
• Защита корпуса: IP20 - защищен от прикосновений пальцев и крупных частиц, но не от воды и пыли.
• Размер: 2 модуля DIN (шириной ~35 мм), глубина монтажа 35 мм - занимает минимум места на рейке.
• Рабочая температура устройства: от -25 до +50 C - не устанавливать в условиях экстремального холода или жары.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в умеренно холодном и влажном климате, типично для помещений в России и Беларуси.
• Норматив: ТУ BY 590618749.027-2017 - соответствует белорусским техническим условиям.

Совместимость и монтаж

Регулятор температуры Евроавтоматика ea07.001.007 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются клеммы на передней панели. К датчику подключается штекер - он уже встроен в комплект (датчик RT823). Провод датчика имеет термоусадочную изоляцию - не требует дополнительной защиты при монтаже в зонах с высокими температурами. Обязательно соблюдать полярность при подключении постоянного тока. Напряжение питания подается на клеммы L/N, нагрузка - на выходные клеммы NO/COM.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электронных контроллеров в промышленных системах. Защита IP20 исключает риск поражения током при случайном прикосновении к клеммам, но не обеспечивает защиту от брызг и пыли - не использовать во влажных или запыленных средах без дополнительного кожуха. Соответствие ТУ BY 590618749.027-2017 гарантирует соответствие базовым требованиям качества и надежности.

Преимущества

• Поддержка обоих режимов - «Обогрев» и «Охлаждение» - позволяет заменить два разных устройства одним.
• Настройка гистерезиса снижает износ контактов и продлевает срок службы нагревателя или компрессора.
• Аварийная индикация при превышении температуры на 5 C - оперативно сигнализирует о сбоях.
• Дополнительный контакт для аварийной сигнализации - можно подключить световой или звуковой оповещатель.
• Запоминание максимума и минимума температуры - удобно для анализа работы системы.
• Защита настроек паролем - предотвращает несанкционированное изменение параметров.
• Коррекция показаний датчика - позволяет устранить систематическую погрешность без замены датчика.
• Контроль исправности датчика - при обрыве цепи выводится сообщение об ошибке.

Ограничения применения

• Не предназначена для установки вне закрытых щитов - степень защиты IP20 не допускает воздействия влаги, пыли, агрессивных сред.
• Не использовать при температуре окружающей среды ниже -25 C или выше +50 C - возможны сбои в работе электроники.
• Датчик не рассчитан на измерение температур выше +130 C - при превышении показания становятся некорректными.
• Не подходит для управления мощностью более 3,5 кВт при 220 В - для больших нагрузок требуется внешний контактор.
• Не рекомендовано использование в местах с сильными помехами - радиочастотные или импульсные помехи могут влиять на работу процессора.

Примеры использования

• В овощехранилище: задана температура +4 C, гистерезис 1 C - при достижении +5 C включается холодильник, при падении до +3 C - отключается.
• В системе теплого пола: режим «Обогрев», температура +25 C, задержка включения 3 минуты - предотвращает частые включения насоса.
• В сушильной камере: установлено ограничение на время работы нагревателя - 1 час, затем обязательный отдых 30 минут - защита от перегрева.
• В котельной: при превышении температуры теплоносителя на 5 C сверх заданной - активируется аварийный сигнал и отключается котел.

Практические советы

• Выбирайте место установки датчика так, чтобы он находился в зоне, где важна именно температура воздуха или поверхности - не рядом с источниками тепла или сквозняками.
• При первом запуске проверьте правильность выбранного режима - «Обогрев» или «Охлаждение» - неверный выбор приведёт к противоположному эффекту.
• Если датчик часто выдает ошибку - проверьте целостность провода и плотность соединения в разъеме. Термоусадка не защищает от механического перегиба.
• Для долгой работы в условиях колебаний напряжения используйте стабилизатор - хотя регулятор работает в широком диапазоне, скачки могут вызывать сбои.
• Пароль на настройки лучше записать и хранить - потеря доступа потребует сброса всех параметров.
• При необходимости увеличить мощность нагрузки - подключите через внешнее реле или контактор, не перегружайте внутренние контакты.
