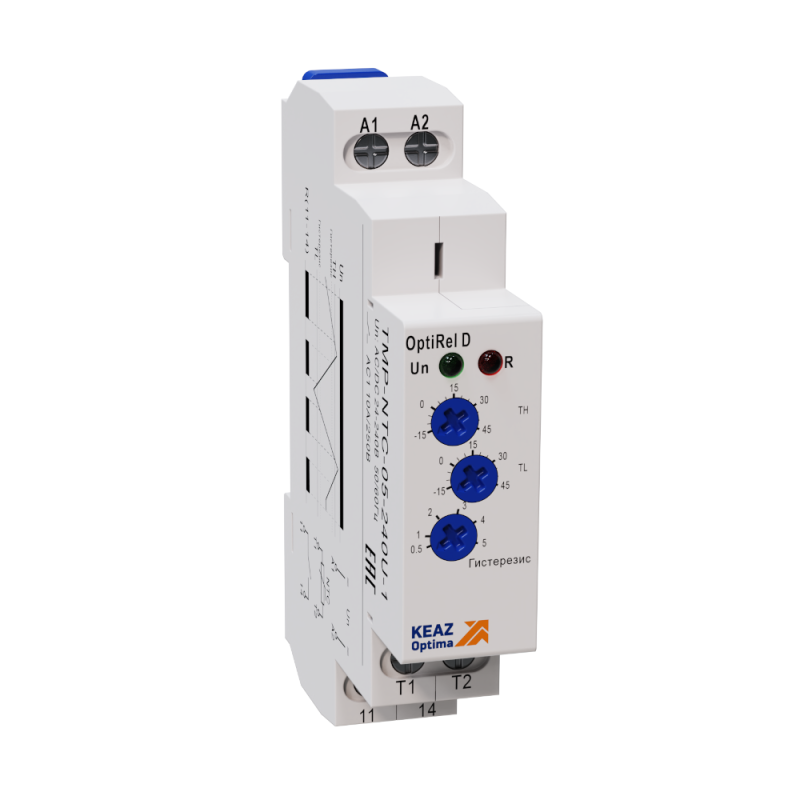

Реле температурное OptiRel D TMP-NTC-2-240U-1 с датчиком NTC 2м 16А 1СО 24-240АС/DC | 332033 КЭАЗ

Реле температурное TMP-NTC-2-240U-1 с датчиком NTC 2м 16А 1СО 24-240АС/DC от КэАЗ предназначено для автоматического управления оборудованием на основе реальной температуры, контролируемой через внешний NTC-датчик. Устройство подходит для установки на DIN-рейку и работает в сетях переменного и постоянного тока.

Назначение и область применения

Реле температурное TMP-NTC-2-240U-1 с датчиком NTC 2м 16А 1СО 24-240АС/DC используется для защиты оборудования от перегрева или переохлаждения. Оно включает или выключает нагрузку при достижении заданных температурных порогов. Подходит для систем вентиляции, нагревательных элементов, холодильного оборудования, насосов, станков и других устройств, где важна стабильная температура.

Технические характеристики

• Тип датчика: NTC (терморезистор с отрицательным температурным коэффициентом)
• Номинальный ток контактов: 16 А
• Напряжение питания: 24–240 В AC/DC — совместимо с большинством промышленных и бытовых сетей
• Диапазон настройки включения и отключения: от –15 до +45 °C
• Гистерезис (разница между включением и отключением): фиксированные 5 °C — предотвращает частые переключения
• Количество контактов: 1 нормально открытый (НО) — одноконтактное реле с замыканием при срабатывании
• Степень защиты: IP40 — защищено от предметов больше 1 мм, но не от воды и пыли
• Максимальная рабочая температура окружающей среды: 55 °C
• Подключение: винтовые зажимы — надёжное и проверенное решение
• Способ монтажа: на DIN-рейку 35 мм
• Исполнение: модульное — компактное, как другие устройства в распределительном щите

Совместимость и монтаж

Реле температурное TMP-NTC-2-240U-1 с датчиком NTC 2м 16А 1СО 24-240АС/DC устанавливается на стандартную DIN-рейку. Для подключения используются винтовые клеммы — достаточно открутить крышку, вставить провода и затянуть. Длина кабеля датчика — 2 метра, что позволяет размещать датчик вдали от самого реле, например, прямо на теплообменнике или в корпусе оборудования. Обязательно соблюдайте полярность при подключении датчика NTC — неверное подключение приведёт к некорректной работе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. IP40 обеспечивает защиту от доступа к токоведущим частям посторонними предметами, но не рассчитано на работу во влажной среде или под дождём. Максимальная рабочая температура 55 °C означает, что реле нельзя устанавливать рядом с источниками сильного тепла — например, сразу над мощными преобразователями или нагревателями.

Преимущества

• Широкий диапазон питания (24–240 В AC/DC) — можно использовать в цепях переменного и постоянного тока без дополнительных преобразователей
• Фиксированный гистерезис 5 °C — исключает «дребезг» контактов при колебаниях температуры вокруг порога
• Простая механическая настройка — два поворотных регулятора на передней панели позволяют задать точки включения и отключения без программирования
• Модульный форм-фактор — легко интегрируется в существующие шкафы управления
• Датчик NTC в комплекте — не требуется докупать термосensor отдельно

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред — степень защиты IP40 недостаточна для улицы, бассейнов, пищевых производств
• Запрещена установка при температуре выше 55 °C — перегрев корпуса вызывает сбои или отказ
• Не поддерживает управление по разнице температур двух точек — только по значению одного датчика
• Нельзя использовать для коммутации индуктивных нагрузок свыше 16 А — риск сваривания контактов
• Датчик NTC требует бережного обращения — перегибы или повреждение изоляции кабеля нарушают точность измерений

Примеры использования

• Контроль температуры в печи для термообработки — реле отключает нагрев при достижении 40 °C
• Защита инвертора от перегрева — датчик установлен на радиаторе, реле отключает питание при 45 °C
• Автоматическое включение обогрева в ёмкости с жидкостью при снижении температуры ниже 0 °C
• Охлаждение электронного шкафа — вентилятор запускается при 30 °C и отключается при 25 °C

Практические советы

• Выбирайте место установки датчика так, чтобы он точно отражал температуру контролируемого объекта — не закрывайте его изоляцией или металлическими деталями
• При настройке начинайте с середины диапазона (например, 15 °C) и постепенно корректируйте — это проще, чем сразу задавать крайние значения
• Проверьте целостность датчика мультиметром перед первым запуском — сопротивление должно меняться при изменении температуры
• Убедитесь, что нагрузка не превышает 16 А — для больших токов используйте реле с более высокой rated capacity или промежуточный контактор
• При использовании в щитах с другими устройствами оставляйте минимум 10 мм свободного пространства вокруг реле для лучшего охлаждения
