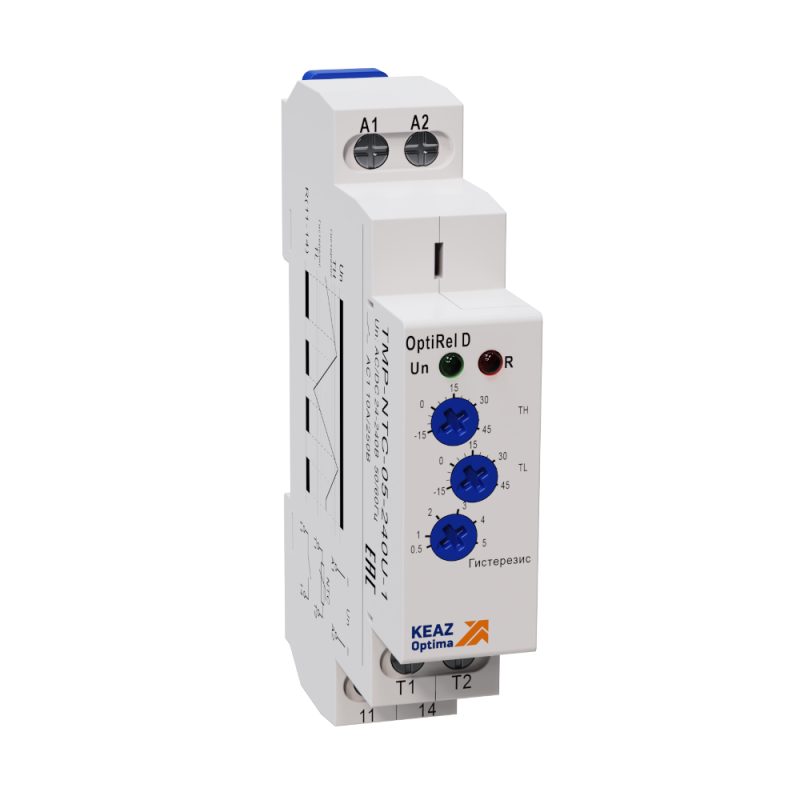

Реле температурное OptiRel D TMP-NTC-1-240U-1 с датчиком NTC 1м 16А 1СО 24-240АС/DC | 332032 КЭАЗ

Реле температурное КЭАЗ Optima 332032 с датчиком NTC длиной 1 метр предназначено для автоматического управления оборудованием на основе реальной температуры. Устройство работает от сети 24–240 В постоянного или переменного тока и коммутирует нагрузку до 16 А, защищая оборудование от перегрева или переохлаждения.

Назначение и область применения

Реле температурное КЭАЗ Optima 332032 используется для контроля температуры в системах, где важно поддерживать заданный тепловой режим. Оно включает или выключает нагрузку при достижении установленных порогов температуры, что предотвращает повреждение устройств из-за перегрева или замерзания. Подходит для установки в шкафах управления, на производственном оборудовании, в системах вентиляции, нагрева, холодильных установках и других местах, требующих точного термоконтроля.

Технические характеристики

• Напряжение питания: 24–240 В AC/DC — совместимо с большинством промышленных сетей, включая слабые цепи управления и основную силовую сеть;
• Номинальный ток контактов: 16 А — позволяет управлять мощными нагрузками, например, нагревателями, вентиляторами, насосами;
• Тип датчика: NTC — терморезистор с отрицательным температурным коэффициентом, обеспечивает высокую чувствительность и стабильность;
• Длина кабеля датчика: 1 метр — удобна для размещения датчика вдали от самого реле, например, внутри теплообменника или на поверхности оборудования;
• Количество контактов: 1 нормально разомкнутый (НО) — при достижении порога температуры контакт замыкается, включая нагрузку;
• Диапазон настройки: –15…+45 °C — можно задать любой порог в этом интервале как для включения, так и для отключения;
• Гистерезис: 5 °C — разница между температурой включения и отключения, предотвращает частое переключение при колебаниях температуры вокруг порога;
• Степень защиты: IP40 — защищён от предметов больше 1 мм, но не от воды; подходит для внутренней установки в закрытых щитах;
• Максимальная рабочая температура окружающей среды: +55 °C — нельзя устанавливать рядом с источниками сильного тепла;
• Способ монтажа: DIN-рейка 35 мм — стандартный способ фиксации в распределительных шкафах;
• Тип подключения: винтовые зажимы — надёжное соединение проводов, допускает многожильные и одножильные кабели.

Совместимость и монтаж

Реле температурное КЭАЗ Optima 332032 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы: два контакта для питания (L/N), два — для нагрузки (NO). Датчик NTC подключается через специальный разъём на корпусе — не требуется пайка. Максимальное сечение провода: 2,5 мм². Перед монтажом убедитесь, что датчик расположен там, где реально измеряется нужная температура — например, на стенке трубопровода или близко к нагреваемому элементу. Не допускайте механических повреждений кабеля датчика — он не экранирован и не предназначен для жестких условий.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 исключает попадание крупных частиц, но не защищает от влаги — не применяйте во влажных помещениях без дополнительной герметизации. Работает в температурном диапазоне от –15 °C до +55 °C, поэтому не следует устанавливать его вне помещений или рядом с печами, трансформаторами и другими источниками значительного тепла.

Преимущества

• Широкий диапазон напряжения питания (24–240 В AC/DC) — универсальность для различных систем управления;
• Простая настройка двумя поворотными регуляторами — не нужны внешние контроллеры или программирование;
• Фиксированный гистерезис 5 °C — снижает количество циклов включения/выключения, продлевая срок службы контактов и нагрузки;
• Модульное исполнение — легко интегрируется в существующие шкафы управления без переделок;
• Датчик NTC с длинным кабелем — позволяет точно измерить температуру в труднодоступных местах, не меняя положение реле.

Ограничения применения

• Не предназначено для работы во влажной среде — IP40 не защищает от брызг и пара;
• Запрещена установка при температуре выше +55 °C — риск отказа из-за перегрева самого устройства;
• Не подходит для управления реактивными нагрузками свыше 16 А — например, мощными двигателями без пускателей;
• Датчик не имеет защитной оболочки — не используйте его в условиях механических воздействий, химических сред или агрессивных паров;
• Отсутствие индикации состояния — невозможно определить, включен ли контакт, без внешнего сигнала.

Примеры использования

• Подключение к нагревателю в шкафу управления — реле включает нагрев при падении температуры ниже +5 °C и отключает при достижении +20 °C;
• Контроль температуры масла в гидравлической системе — датчик крепится на трубопроводе, реле запускает маслонасос при прогреве;
• Защита холодильного оборудования — отключение компрессора при превышении температуры в камере;
• Обогрев трубопроводов в зимний период — включение нагревательного кабеля при температуре ниже –5 °C.

Практические советы

• Выбирайте место установки датчика NTC так, чтобы он был ближе всего к объекту контроля — например, при контроле температуры воздуха в шкафу — крепите его на стенку, а не на крышку;
• При настройке порогов учтите гистерезис: если хотите включать при +10 °C, то отключение произойдет при +15 °C — это нормально;
• Не удлиняйте и не укорачивайте кабель датчика — изменение длины влияет на точность показаний;
• Проверьте полярность при работе с постоянным током — хотя реле автономно, некоторые модели чувствительны к направлению тока;
• После монтажа протестируйте работу: временно нагрейте датчик рукой — реле должно сработать при достижении заданного значения.
