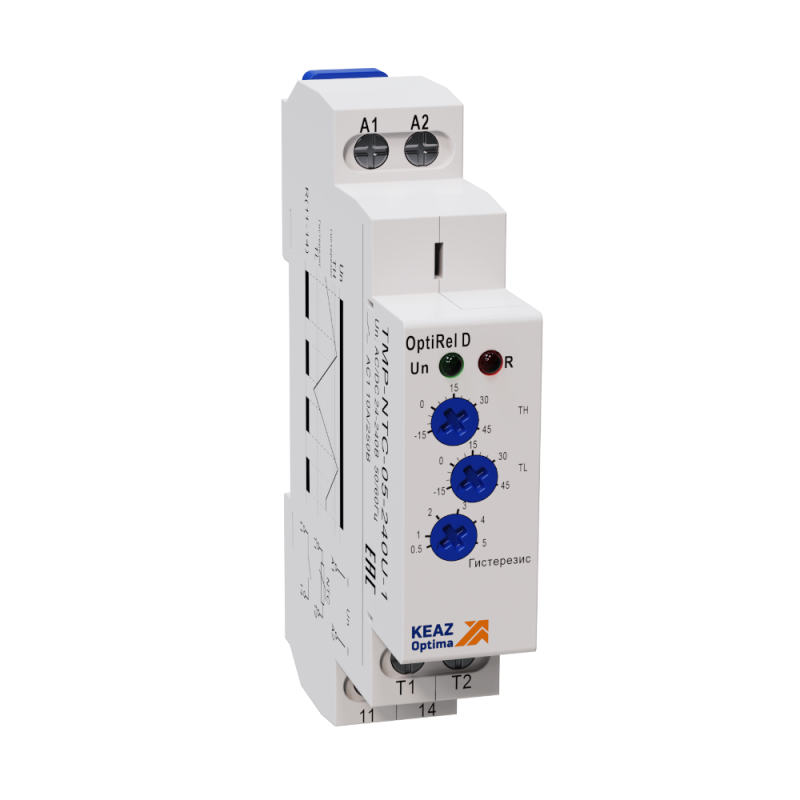

Реле температурное TMP-NTC-05-240U-1 с датчиком NTC 0,5м 16А 1СО 24-240АС/DC от КЭАЗ предназначено для автоматического управления оборудованием на основе реальной температуры, контролируемой через встроенный датчик. Устройство подходит для систем охлаждения, нагрева и защиты от перегрева в промышленной автоматике.

Назначение и область применения

Реле температурное TMP-NTC-05-240U-1 с датчиком NTC 0,5м 16А 1СО 24-240АС/DC используется для включения и выключения нагрузки при достижении заданного температурного порога. Это позволяет защищать оборудование от перегрева или переохлаждения - например, тепловые насосы, системы вентиляции, печи, холодильные камеры, преобразователи частоты и другие устройства, чувствительные к температурным колебаниям.

Технические характеристики

• Тип датчика: NTC (терморезистор с отрицательным температурным коэффициентом)
• Номинальный ток контактов: 16 А
• Напряжение питания: 24–240 В переменного или постоянного тока (AC/DC)
• Диапазон установки температуры включения/выключения: –15…+45 C
• Гистерезис (разница между включением и выключением): фиксированный 5 C
• Количество контактов: 1 нормально открытый (НО) / 1 переключающий (SPDT)
• Степень защиты корпуса: IP40 (защита от предметов больше 1 мм, брызги воды не предусмотрены)
• Максимальная рабочая температура окружающей среды: +55 C
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов до 2,5 мм2
• Длина кабеля датчика: 0,5 метра
• Форм-фактор: модульное исполнение, ширина соответствует стандартным автоматическим выключателям

Совместимость и монтаж

TMP-NTC-05-240U-1 с датчиком NTC 0,5м 16А 1СО 24-240АС/DC устанавливается на стандартную DIN-рейку в распределительном щите. Подключение питания и нагрузки осуществляется через винтовые клеммы - подходят медные жилы сечением до 2,5 мм2. Датчик NTC подключается отдельными проводами; он не требует внешнего питания и работает как пассивный термосensor. Монтаж допускается в закрытых щитах с температурой не выше +55 C. Не рекомендуется устанавливать рядом с источниками сильного тепла или в местах с высокой влажностью - степень защиты IP40 не обеспечивает защиту от влаги.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для промышленного оборудования. Применяет принципы, совместимые с IEC 61810-1 и EN 60947-5-1. Работает в рамках класса II (двойная изоляция), что исключает необходимость заземления корпуса. Однако соблюдайте правила электробезопасности при работе с сетью 240 В - отключайте питание перед обслуживанием.

Преимущества

• Широкий диапазон питания (24–240 В AC/DC) - совместим с большинством промышленных систем
• Простая настройка: два поворотных регулятора на лицевой панели позволяют задать точку включения и отключения без программирования
• Фиксированный гистерезис 5 C снижает количество циклов включения/выключения, продлевая срок службы контактов
• Модульный дизайн - легко заменить или добавить в существующую систему без переделки щита
• Датчик NTC надежен, не требует калибровки, устойчив к кратковременным перегрузкам

Ограничения применения

• Не предназначен для работы во влажной среде - IP40 не защищает от брызг и пара
• Длина кабеля датчика всего 0,5 м - при необходимости удалённого монтажа потребуется удлинение с использованием экранированного кабеля
• Нельзя использовать в условиях температуры выше +55 C - риск отказа электроники
• Гистерезис не регулируется - всегда составляет 5 C, нельзя изменить на меньшее или большее значение
• Не имеет индикации состояния - невозможно определить, включено ли реле, без внешней сигнализации

Примеры использования

• Защита инверторов ЧПУ от перегрева - реле отключает питание при превышении 40 C
• Автоматическое включение обогрева в холодильной камере при падении температуры ниже –5 C
• Контроль температуры масла в гидравлическом прессе - отключение при 50 C (через внешний датчик, установленный на трубопроводе)
• Управление вентилятором охлаждения в щите управления - включение при 35 C, выключение при 30 C

Практические советы

• При установке датчика NTC выбирайте место, где температура наиболее точно отражает состояние контролируемого объекта - избегайте участков с воздушными потоками или прямыми солнечными лучами
• Если требуется удлинить кабель датчика, используйте двухжильный экранированный провод и заземлите экран только на стороне реле
• Настройте пороги так, чтобы разница между включением и выключением была достаточной для стабильной работы - слишком малый интервал вызывает «дребезг» контактов
• Проверьте соответствие мощности нагрузки - 16 А при 240 В - это максимум 3,8 кВт. Для больших нагрузок применяйте магнитный пускатель
• При первом запуске проверьте работу: нагрейте датчик рукой - реле должно сработать при достижении установленного порога
