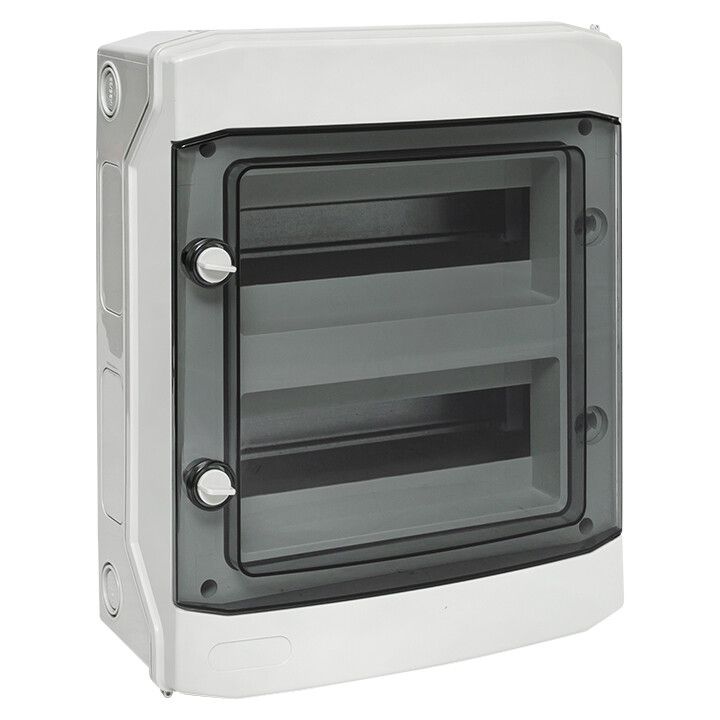

Щит навесной Unix65 24 модуля (384х319х144) IP65 EKF PROxima - ux65-24-n

Щит навесной Unix65 24 модуля от EKF — это герметичный распределительный щит с защитой IP65, рассчитанный на установку до 24 автоматических выключателей. Подходит для монтажа в условиях повышенной влажности, пыли и на открытом воздухе. Артикул ux65-24-n обеспечивает надёжную компоновку оборудования в бытовых, промышленных и коммерческих объектах.

Назначение и область применения

Щит навесной Unix65 24 модуля предназначен для внутреннего и наружного монтажа устройств защиты — автоматических выключателей, УЗО, реле напряжения и других модульных элементов. Обеспечивает безопасное распределение электроэнергии и защиту от перегрузок и коротких замыканий.

Идеально подходит для установки в гаражах, подвалах, производственных цехах, автомойках, складских помещениях, на фасадах зданий и в других местах с высокой влажностью, пылью или перепадами температур.

Технические характеристики

• Количество модулей: 24 (стандартная ширина 18 мм на модуль)
• Количество рядов: 2 (по 12 модулей в каждом)
• Монтажная глубина: 55,5 мм — позволяет разместить большинство стандартных модульных устройств без перегрева
• Степень защиты: IP65 — полностью защищён от пыли и струй воды из любого направления
• Материал корпуса: ASA-пластик — устойчив к УФ-излучению, не желтеет на солнце, сохраняет прочность при минусовых температурах
• Тип крышки: закрытого типа с прозрачной дверью — позволяет визуально контролировать состояние аппаратов без вскрытия
• Вид запора: цилиндровый — совместим с ключами стандартного формата, повышает безопасность доступа
• Цвет: серый — соответствует промышленному дизайну, маскирует следы эксплуатации
• Наличие DIN-рейки: да — установлены две металлические рейки для фиксации модульных устройств
• Гарантийный срок: 60 месяцев — один из самых длинных в классе

Совместимость и монтаж

Щит навесной Unix65 24 модуля монтируется методом открытой установки на стену с помощью дюбелей или саморезов. Для этого предусмотрены два кронштейна на задней стенке корпуса.

Рекомендуемый шаг сверления: 90–100 мм между точками крепления. Глубина корпуса 55,5 мм требует свободного пространства перед щитом — не менее 10 см для удобного открывания двери и обслуживания.

DIN-рейки стандарта EN 60715 позволяют устанавливать любые модульные устройства шириной 18 мм (например, автоматы ABB, Schneider Electric, IEK, Hager и другие).

Безопасность и стандарты

Щит соответствует требованиям IEC 62208 и ГОСТ Р МЭК 62208-2012 для распределительных щитов. Высокий уровень защиты IP65 гарантирует работу в условиях влажности, пыли и агрессивных средах без снижения безопасности.

ASA-материал не поддерживает горение и не выделяет токсичных веществ при нагреве. Прозрачная дверь изготовлена из ударопрочного поликарбоната, устойчивого к химическим воздействиям.

Преимущества

• Устойчивость к УФ-излучению — не теряет цвет и прочность даже при постоянном солнечном освещении
• Прозрачная дверь — исключает необходимость вскрытия для проверки состояния аппаратов
• Высокая степень защиты IP65 — работает там, где обычные щиты выходят из строя
• Долгий срок службы — благодаря качественному материалу и сборке
• Удобная компоновка — два ряда по 12 модулей оптимально используют пространство

Ограничения применения

Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex). Не рекомендуется использовать в местах с постоянным прямым потоком воды (например, под душевой кабиной или рядом с мойкой высокого давления). Температурный режим работы — от –25°C до +55°C; при более низких температурах возможна потеря эластичности уплотнителей.

Примеры использования

• Распределительный щит на входе в гараж — защита от влаги и пыли
• Автоматизация конвейера на заводе — монтаж УЗО и тепловых реле
• Освещение во дворе или на парковке — управление светильниками через автоматические выключатели
• Подвал жилого дома — обеспечение безопасности при высокой влажности
• Складское помещение — контроль питания насосов, вентиляторов, систем сигнализации

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для подключения к модулям — глубина 55,5 мм ограничивает радиус изгиба
• Используйте клеммы с зажимом 2,5–4 мм² — максимальный допустимый диаметр провода для стандартных модульных устройств
• При установке на улице обязательно используйте водоотводящий уголок под нижнюю часть щита, чтобы предотвратить скопление влаги
• Для частого доступа выбирайте модели с цилиндровым замком — они проще в использовании, чем врезные механизмы
• При заказе нескольких щитов Unix65 24 модуля учтите, что все экземпляры одного партии имеют одинаковый оттенок серого — важный фактор для единых фасадов
