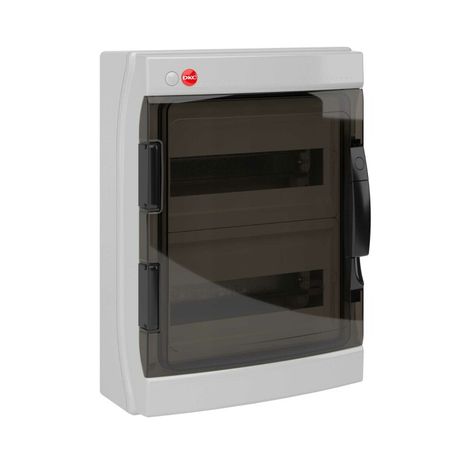

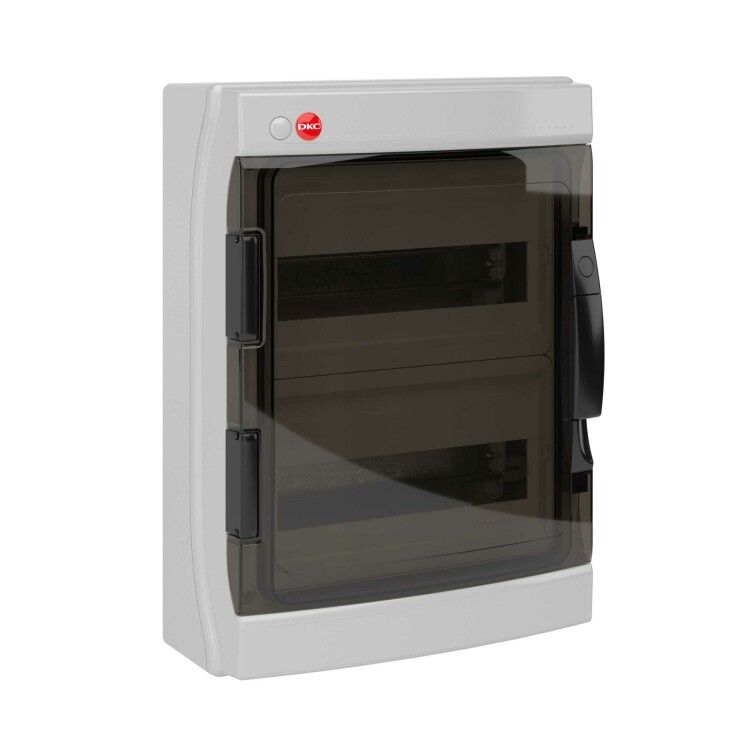

Щиток настенный с дверцей 24 мод.,IP65, серый, клеммным блоком 63А | RB24W6TGD DKC ДКС

Щиток настенный с дверцей 24 модуля, IP65, серый, с клеммным блоком 63А от DKC (ДКС) - это надёжный распределительный щит для монтажа автоматических выключателей, УЗО, таймеров и других модульных устройств в условиях повышенной запылённости или влажности. Артикул rb24w6tgd включает готовую систему кабельного соединения и соответствует требованиям для бытовых и офисных объектов.

Назначение и область применения

Щиток настенный с дверцей 24 модуля, IP65, серый, с клеммным блоком 63А предназначен для внутренней установки в жилых домах, квартирах, офисах, школах и других административных зонах. Подходит для организации группового учёта и защиты электрооборудования: освещения, розеточных контуров, бытовой техники, систем управления. Благодаря защите IP65 может устанавливаться в местах с возможным попаданием брызг воды - например, в ванных комнатах, подъездах, технических коридорах.

Технические характеристики

• Количество модулей: 24 (стандарт 17,5 мм на модуль)
• Габариты: 290×420×133 мм (Ш×В×Г)
• Материал корпуса: термостойкий пластик, цвет 7035 RAL (серый)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK09 - выдерживает удар энергией до 20 Дж
• Количество дверец: одна, прозрачная, затемнённая (обеспечивает видимость устройств без открывания)
• DIN-рейка: встроена, оцинкованная, совместима с любыми модульными аппаратами
• Клеммный блок: 63 А, состав: 2 канала для проводов 16 мм2 + 8 каналов для 10 мм2
• Электромагнитная совместимость (EMC): да - снижает помехи для чувствительной электроники
• Замок: есть - обеспечивает доступ только авторизованному персоналу
• Способ монтажа: открытая установка на стену
• Ряды: два - позволяют организовать вертикальную разводку фаз и нуля

Совместимость и монтаж

Щиток настенный с дверцей 24 модуля, IP65, серый, с клеммным блоком 63А совместим со всеми стандартными модульными устройствами: автоматическими выключателями, УЗО, дифавтоматами, таймерами, реле времени, контроллерами освещения. DIN-рейка позволяет легко фиксировать устройства без дополнительных креплений. Для монтажа используются встроенные пазы с заглушками - они обеспечивают точное расположение на стене. Крепление выполняется через четыре точки с помощью сборочных винтов, входящих в комплект. Прозрачная дверца не требует демонтажа для проверки состояния оборудования. Клеммный блок 63 А уже установлен - достаточно подвести основной ввод и закрепить провода.

Безопасность и стандарты

Щиток соответствует требованиям безопасности для электрощитов в помещениях с нормальной средой. Защита IP65 гарантирует безопасность при случайном контакте с влагой. Ударопрочность IK09 предотвращает повреждение корпуса при механическом воздействии. EMC-исполнение снижает риск возникновения радиопомех, что важно при использовании рядом с системами связи или медицинским оборудованием. Все материалы - самозатухающие, соответствуют нормам UL94 V-0.

Преимущества

• Прозрачная дверца - позволяет визуально контролировать состояние всех модулей без вскрытия
• Встроенный клеммный блок 63 А - экономит время на монтаже и исключает необходимость докупать отдельные элементы
• Два ряда - удобно разделять цепи по фазам и нулевому проводу
• Запираемая дверца - предотвращает несанкционированный доступ
• EMC-защита - минимизирует влияние на другие электронные системы
• Комплектация полностью завершена - всё необходимое для монтажа в коробке

Ограничения применения

Щиток настенный с дверцей 24 модуля, IP65, серый, с клеммным блоком 63А не предназначен для установки вне помещений - даже при IP65 он не рассчитан на постоянное воздействие солнечного света, перепадов температур ниже -25C или прямого дождя. Не рекомендуется использовать в промышленных цехах с химически активной средой или взрывоопасной атмосферой. Номинал клеммного блока 63 А - максимальный; для нагрузок выше требуется внешний вводной автомат. Глубина 133 мм ограничивает установку крупных устройств с габаритами более 120 мм.

Примеры использования

• Главный распределительный щит в квартире - управление освещением, розетками, кондиционером
• Общий этажный щит в многоквартирном доме - распределение энергии между несколькими единицами
• Щит в офисе - контроль питания серверов, принтеров, систем видеонаблюдения
• Подъездный щит - питание лифта, сигнализации, освещения лестницы
• Техническая комната - организация автономного контура для насосов, вентиляторов

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для подключения к клеммному блоку - особенно если используется 16 мм2
• Используйте заглушки для свободных модулей - это предотвращает попадание пыли и случайные прикосновения
• Не перегружайте один ряд - распределяйте нагрузки равномерно между двумя рядами
• При подключении к клеммному блоку используйте наконечники типа “пальчик” - так надёжнее и проще затянуть
• Проверьте соответствие посадочного места на стене - ширина 290 мм требует минимум 300–320 мм свободного пространства
• Для частого обслуживания выбирайте модели с прозрачной дверцей - как этот щиток от DKC (ДКС), артикул rb24w6tgd - это значительно ускоряет диагностику
