Корпус пластиковый OptiBox P-BVN-2-54-IP41 | 117964 КЭАЗ

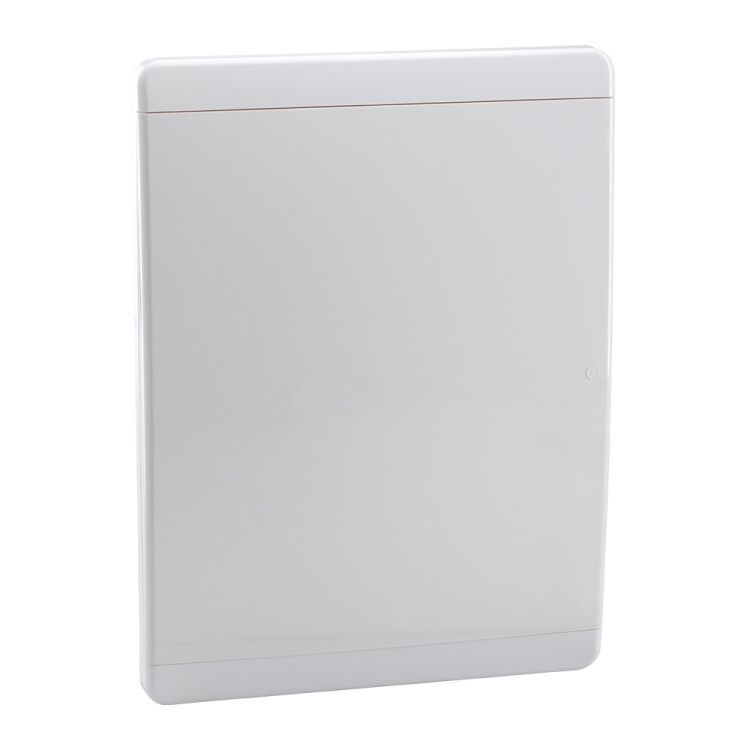

Корпус пластиковый встраиваемый OptiBox P-BVN-2-54-IP41 54 модуля непрозрачная дверь от КЭАЗ - это компактный распределительный щит для внутренней установки, рассчитанный на 54 модуля с DIN-рейкой. Подходит для сборки щитов управления, учета и распределения электроэнергии в жилых и промышленных объектах.

Назначение и область применения

Корпус OptiBox P-BVN-2-54-IP41 предназначен для монтажа внутри стен в помещениях с умеренным климатом. Он служит основой для сборки электрических щитов с автоматическими выключателями, УЗО, счетчиками и другими модульными устройствами. Применяется в квартирах, офисах, производственных цехах и других зонах, где требуется надежная защита коммуникаций и удобство обслуживания.

Технические характеристики

• Количество модулей: 54 (3 ряда по 18 модулей каждый)
• Габариты: ширина 398 мм, высота 535 мм, глубина 102 мм; монтажная глубина - 64 мм
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикального каплевого конденсата
• Наличие DIN-рейки: да, установлены три рейки для фиксации модульных устройств
• Монтажная плата: есть, обеспечивает равномерную нагрузку на корпус при установке тяжелых устройств
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Тип крышки: закрытого типа, непрозрачная
• Количество дверей: одна
• Вид запора: защелка, без ключа
• Напряжение: 220 В - рекомендуемый класс напряжения для подключаемых устройств

Совместимость и монтаж

Корпус OptiBox P-BVN-2-54-IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматами, УЗО, реле) и счетчиками OptiMer. Монтаж выполняется в подготовленное отверстие в стене. Глубина корпуса 102 мм требует соответствующего углубления в перегородке. Для правильной установки необходимо учесть: - наличие свободного пространства вокруг корпуса для теплоотвода; - соответствие толщины стены и глубины ниши; - возможность доступа к двери после окончательной отделки. DIN-рейки уже установлены, что исключает необходимость самостоятельной фиксации. Монтажная плата снижает риск деформации корпуса при установке тяжелых аппаратов.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для распределительных щитов в условиях сухих и нормально влажных помещений. Степень защиты IP41 предотвращает попадание крупных частиц и конденсата сверху, но не обеспечивает герметичность против брызг, струй воды или пыли. Не применяется во влажных зонах (ваннные комнаты, подвалы, улица). Соответствует ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств низкого напряжения.

Преимущества

• Высокая плотность компоновки: 54 модуля позволяют разместить сложную систему защиты и учета в одном корпусе
• Глянцевая поверхность корпуса легко моется и не собирает пыль
• Наличие монтажной платы повышает долговечность при использовании тяжелых устройств
• Защелка на двери обеспечивает быстрый доступ без необходимости использовать ключ
• Совместимость с сериями OptiDin и OptiMer упрощает подбор комплектующих

Ограничения применения

• Не подходит для установки на улице, в сырых помещениях или местах с постоянным воздействием воды
• IP41 недостаточен для сред с высокой запыленностью - не используется в цехах с металлической стружкой или песком
• Нельзя использовать в условиях температуры ниже −25C или выше +40C
• Некомплектный состав: дверь, рама и DIN-рейки входят в комплект, но устройства (автоматы, счетчики) - нет
• Непрозрачная дверь затрудняет визуальный контроль состояния индикационных элементов без открывания

Примеры использования

• Главный распределительный щит в многоквартирном доме с 5–7 этажами
• Щит управления освещением и розетками в офисном здании
• Распределительный щит на участке производства с несколькими станками и датчиками
• Аппаратный щит для системы теплосчетчика и автоматического регулирования

Практические советы

• Перед монтажом проверьте, чтобы отверстие в стене было на 5–10 мм шире и выше корпуса - это позволит избежать трещин при усадке раствора
• При установке тяжелых устройств (например, трехфазных счетчиков) используйте монтажную плиту как опору - она распределяет нагрузку
• Не перегружайте один ряд более чем 20 модулями - это снижает риск перегрева и механического перекоса
• Для лучшего охлаждения оставляйте минимум 10 см свободного пространства сверху и сбоку
• При замене оборудования отключите питание - даже при открытом положении двери контакты остаются под напряжением
• Если нужна прозрачная дверь для наблюдения - выбирайте другие модели серии OptiBox P с индексом “P” вместо “V”
