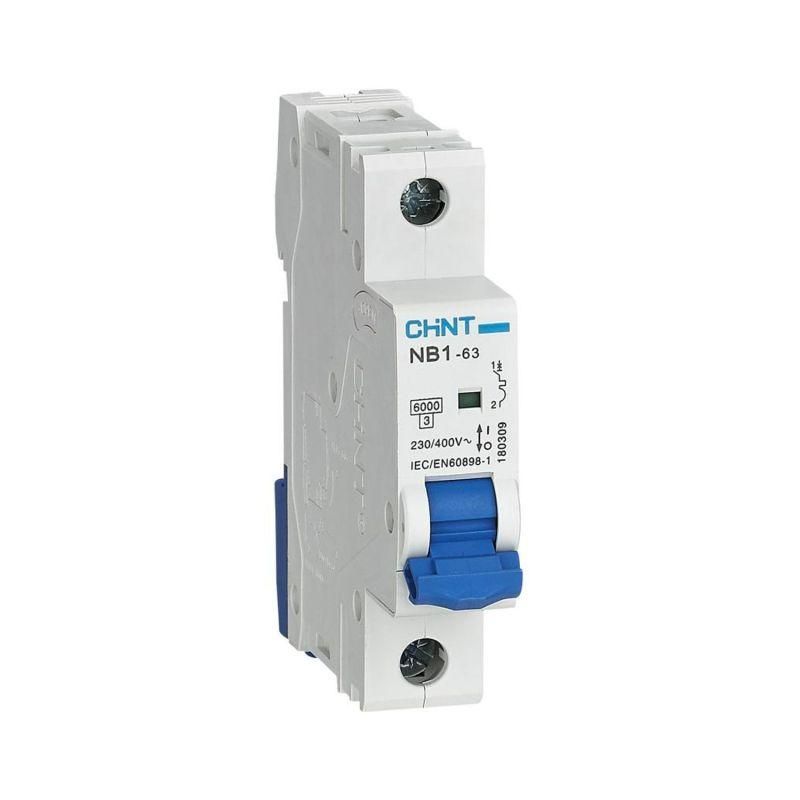

Выключатель автоматический однополюсный NB1-63 1P 16A 6кА х-ка C (DB) (R) | 179616 CHINT

Автоматический выключатель CHINT DB (R) с артикулом 179616 - это однополюсный модульный аппарат серии NB1-63, предназначенный для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Номинальный ток 16 А и характеристика срабатывания C делают его подходящим для нагрузок с умеренным пусковым током, таких как освещение, розеточные группы и малые электромоторы.

Назначение и область применения

Автоматический выключатель CHINT DB (R) используется для защиты однофазных электрических цепей в жилых, офисных и промышленных помещениях. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий при нечастых операциях включения и отключения. Подходит для установки в щитах управления, распределительных щитах и групповых щитках. Применяется в цепях с осветительными приборами, розетками, бытовой техникой, насосами, вентиляторами и другими устройствами с умеренной пусковой нагрузкой.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В (переменный ток AC)
• Количество полюсов: 1
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Частота: 50–60 Гц
• Сечение подключаемого провода: 1–25 мм2
• Глубина монтажа: 77,8 мм
• Модульная ширина: 1 модуль (18 мм)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Рабочая температура: от -25 C до +40 C
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводимости
• Категория применения: A - для защиты кабельных линий и оборудования
• Класс токоограничения: 3 - высокая скорость отключения при КЗ

Совместимость и монтаж

Автоматический выключатель CHINT DB (R) монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом направлении, фиксируется механическим защёлкивающим механизмом. Для подключения используются медные провода сечением от 1 до 25 мм2 - можно применять как одножильные, так и многожильные. Подключение осуществляется через зажимы сверху или снизу. Совместим со шинами типа PIN и FORK. Модульная ширина позволяет легко комбинировать с другими автоматами в одном щите. Глубина 77,8 мм требует достаточного внутреннего объёма корпуса щита.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC/EN 60898-1 для автоматических выключателей для домашних и аналогичных применений. Класс токоограничения 3 обеспечивает быстрое прекращение тока короткого замыкания, снижая риск повреждения проводки. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не предназначен для установки во влажных или запылённых местах вне закрытых щитов.

Преимущества

• Высокая отключающая способность (6 кА) - безопасна даже при значительных КЗ в типовых жилых сетях
• Характеристика C - хорошо сочетается с нагрузками, имеющими пусковые токи (например, двигатели, люминесцентные светильники)
• Яркий визуальный индикатор положения контакта - легко определить, включен ли автомат
• Механическая износостойкость 20 000 циклов - долгий срок службы при регулярной эксплуатации
• Поддержка дополнительных модулей - возможность установки вспомогательных контактов и расцепителей

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50–60 Гц
• IP20 не допускает установку в открытых, влажных или пыльных условиях - требуется герметичный щит
• Не рекомендован для мощных двигателей с высоким пусковым током (>10×Iн) - лучше использовать характеристику D
• Не подходит для защиты цепей с частыми включениями (более 10 раз в день) - для этого нужны контакторы
• Ограничен рабочий диапазон температур - не следует устанавливать в неотапливаемых помещениях ниже -25 C

Примеры использования

• Защита розеточных групп в квартире или офисе
• Щитовая защита освещения в жилом доме
• Автомат для питания холодильника, стиральной машины, микроволновой печи
• Защита маломощных насосов и вентиляторов в системах вентиляции
• Групповые автоматы в распределительных щитах промышленных объектов

Практические советы

• Выбирая автомат CHINT DB (R), проверьте соответствие сечения кабеля - провод меньше 1 мм2 не будет надёжно зажат, больше 25 мм2 - не войдёт в зажим
• При сборке щита учитывайте глубину 77,8 мм - выбирайте корпус с запасом по глубине минимум 10–15 мм
• Для цепей с пуском двигателей выше 1,5 кВт рассмотрите вариант с характеристикой D вместо C
• Если нужна удалённая сигнализация срабатывания - используйте дополнительный модуль XF9J
• Не затягивайте зажимы слишком сильно - это повредит пластиковую часть и нарушит контакт
• Проверяйте положение рычага перед включением - если он в середине, значит, произошло отключение по КЗ
