Корпус пластиковый OptiBox P-BVN-2-36-IP41 | 117959 КЭАЗ

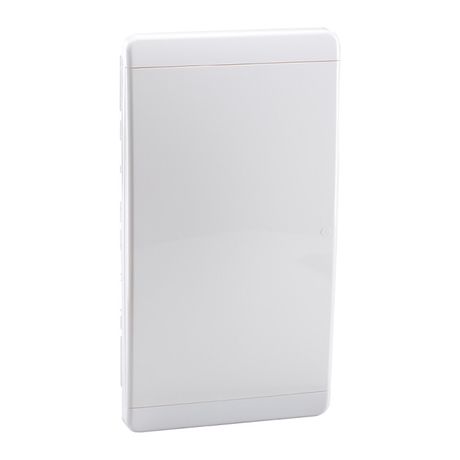

Корпус пластиковый встраиваемый OptiBox P-BVN-2-36-IP41 36 модулей непрозрачная дверь от КЭАЗ - это компактный распределительный щит для внутренней установки, рассчитанный на 36 модульных устройств. Подходит для сборки электрощитов в жилых и промышленных помещениях, особенно когда требуется надежная защита от пыли и случайного контакта. Артикул 117959 соответствует серии OptiBox P, которая сочетает функциональность и эстетику.

Назначение и область применения

Корпус OptiBox P-BVN-2-36-IP41 предназначен для монтажа внутри стен в местах, где нужна защита автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Он используется в квартирах, офисах, производственных цехах и объектах коммунальной инфраструктуры. Особенно эффективен там, где важна чистота внешнего вида и минимизация доступа к токоведущим частям.

Технические характеристики

• Количество модулей: 36 (стандартный шаг 17,5 мм)
• Габариты: ширина 290 мм, высота 535 мм, глубина 102 мм
• Монтажная глубина: 64 мм - обеспечивает достаточное пространство для проводки и клеммников
• Материал корпуса: ABS-пластик - устойчив к ударным нагрузкам и химическим воздействиям
• Степень защиты: IP41 - защищает от твердых частиц больше 1 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и влажности до 80%
• DIN-рейка: встроена, три уровня - совместима со всеми стандартными модульными устройствами
• Крышка: закрытого типа, непрозрачная, фиксируется на защелках
• Цвет: белый, глянцевая поверхность
• Количество дверей: одна
• Комплектность: некомплектный - без внутренних элементов, только корпус и дверца

Совместимость и монтаж

Корпус OptiBox P-BVN-2-36-IP41 совместим с любыми устройствами, которые крепятся на DIN-рейку стандарта EN 60715. Рекомендуется использовать с сериями OptiDin и OptiMer от КЭАЗ - они оптимально подходят по форме, цвету и механическому взаимодействию. Монтаж выполняется в нишу стены с учетом глубины 102 мм. Для точной установки рекомендуется предварительно проверить размеры проема: корпус требует свободного места вокруг для вентиляции и удобства подключения проводов. Наличие монтажной панели упрощает фиксацию внутри стены.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP41 гарантирует безопасность при случайном прикосновении к токоведущим частям через решетку или щели. Защита от пыли и влаги делает корпус пригодным для помещений с повышенной влажностью - например, ванных комнат, подвалов, кухонь. Однако он не предназначен для открытых площадок или мест с постоянным попаданием воды.

Преимущества

• Высокая плотность компоновки: 36 модулей позволяют разместить сложную систему управления в одном корпусе
• Гладкая глянцевая поверхность легко моется и не собирает пыль
• Надежная защелка двери исключает самопроизвольное открывание
• Встроенная DIN-рейка снижает время монтажа - не нужно устанавливать ее отдельно
• Совместимость с продукцией КЭАЗ - упрощает замену и расширение системы

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для улицы
• Не рассчитан на среды с агрессивными химическими веществами, маслом или паром
• ABS-пластик теряет прочность при температурах ниже −25C - не используйте в неотапливаемых зданиях зимой
• Некомплектный состав требует самостоятельного приобретения всех модульных устройств, клеммников и проводов
• Непрозрачная дверца затрудняет визуальный контроль состояния индикаторов - необходимо регулярно открывать для осмотра

Примеры использования

• Главный распределительный щит в многоквартирном доме с автономными группами освещения, розеток и бытовой техники
• Щит управления на участке производства с несколькими станками и датчиками
• Аварийный щит в подъезде с УЗО и автоматами для лифта и общего освещения
• Контролируемый щит в бассейне или бане - благодаря IP41 можно смело монтировать рядом с источниками влаги

Практические советы

• Перед монтажом проверьте, что ниша в стене имеет глубину не менее 102 мм - иначе корпус не войдет
• Используйте кабельные вводы с герметичными резиновыми кольцами, чтобы сохранить класс защиты IP41
• При использовании счетчиков OptiMer убедитесь, что их размеры не выходят за границы 36 модулей - некоторые модели занимают 2–3 модуля
• Не перегружайте рейку более чем 36 модулями - даже если теоретически поместится больше, это нарушит тепловой режим и доступ к клеммам
• Для обслуживания оставьте около 10–15 см свободного пространства перед дверью - так будет легче открывать и работать с контактами
• При заказе учитывайте, что корпус не содержит крепежа - нужны саморезы и анкеры для фиксации в стене
