Корпус пластиковый OptiBox P-BVK-2-54-IP40 | 117960 КЭАЗ

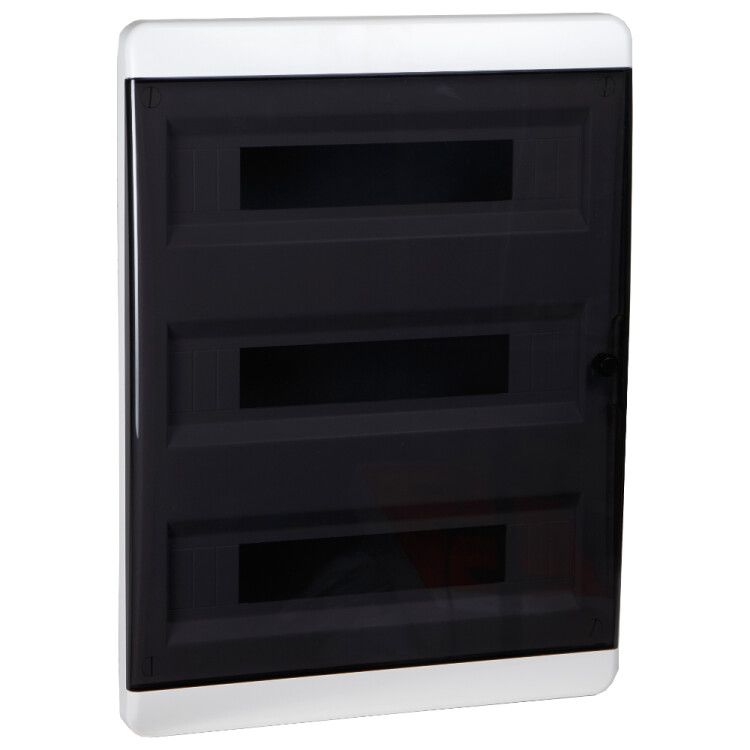

Корпус пластиковый встраиваемый OptiBox P-BVK-2-54-IP41 с прозрачной черной дверью - это компактная, прочная конструкция из ABS-пластика для скрытой установки в стену, предназначенная для размещения автоматических выключателей, УЗО, счетчиков и других модульных устройств. Бренд КЭАЗ предлагает этот вариант как часть серии OptiBox P, где сочетаются надежность, удобство монтажа и эстетика. Артикул 117960 соответствует модели с 54 модулями и IP41.

Назначение и область применения

Корпус OptiBox P-BVK-2-54-IP41 используется для сборки распределительных щитов в помещениях с нормальными условиями эксплуатации. Подходит для жилых домов, офисов, административных зданий и легкой промышленности. Внутрь устанавливаются устройства на DIN-рейку: автоматы, УЗО, реле, счетчики электроэнергии OptiMer, контакторы. Прозрачная дверь позволяет контролировать состояние оборудования без вскрытия щита.

Технические характеристики

• Количество модулей DIN: 54 (три ряда по 18 модулей каждый)
• Габариты: ширина 398 мм, высота 535 мм, глубина 102 мм
• Глубина монтажа: 64 мм - требует подготовки ниши в стене именно такой глубины
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Передняя панель и крышка: с прорезями для вывода проводов и фиксации двери
• Тип закрытия: защелка - обеспечивает быстрое открывание и герметичность
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикального каплевого конденсата
• Климатическое исполнение: УХЛ3 - допустимо использование в отапливаемых помещениях с температурой от −25C до +40C
• Наличие DIN-рейки: да, предустановленная, рассчитана на 54 модуля
• Наличие монтажной панели: да, внутренняя рампа для крепления к стене
• Количество дверей: одна, прозрачная, черного цвета

Совместимость и монтаж

Корпус OptiBox P-BVK-2-54-IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм на DIN-рейке типа TS35. Для монтажа требуется:

• Подготовить нишу в стене глубиной не менее 64 мм - корпус не выступает за уровень поверхности
• Использовать монтажную планку внутри корпуса для крепления к бетону или кирпичу через анкеры
• Не использовать в сырых, неотапливаемых или наружных условиях - степень защиты IP41 недостаточна для влаги и пыли
• При подключении проводов учитывать, что прорези на крышке и двери позволяют выводить кабели, но не защищают от попадания воды

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р МЭК 62208 и ГОСТ Р 50030.2. Он изготовлен из самозатухающего пластика, не поддерживающего горение. Защита IP41 исключает доступ крупных частиц и случайное касание внутренних элементов, но не гарантирует защиту от брызг или мытья. Электрооборудование внутри должно соответствовать нормам ПУЭ.

Преимущества

• Высокая плотность компоновки: 54 модуля в одном корпусе - экономия места
• Глянцевая белая поверхность - легко моется, хорошо сочетается с интерьером
• Прозрачная дверь - позволяет визуально проверять положение переключателей и индикацию
• Предустановленная DIN-рейка - снижает время монтажа
• Фиксация защелкой - не требует инструментов для доступа
• Совместимость с продукцией OptiDin и OptiMer - единая система от одного производителя

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвал без отопления) - IP41 не защищает от брызг
• Не подходит для наружной установки - отсутствует защита от осадков и пыли
• Не рекомендуется для мест с частыми механическими воздействиями - пластик хрупче металла
• Климат УХЛ3 запрещает работу при температуре ниже −25C
• Комплект некомплектный - необходимо дополнительно приобрести крепеж, провода, устройства

Примеры использования

• Главный распределительный щит в квартире с 10–12 группами освещения и розеток
• Щит управления в офисном помещении с УЗО, автоматами и счетчиком OptiMer
• Распределительный щит в административном здании для нескольких комнат или этажей
• Аварийный щит с резервным питанием, установленный в коридоре

Практические советы

• При проектировании щита учитывайте, что 54 модуля - это максимум; реальное количество устройств зависит от их ширины (например, двухполюсные автоматы занимают два модуля)
• Для лучшего теплоотвода оставляйте свободное пространство между устройствами - особенно при нагрузках выше 16 А
• При монтаже используйте только крепеж, подходящий для бетона или кирпича - деревянные пробки не выдержат вес щита с оборудованием
• Проверьте соответствие глубины ниши - даже 2–3 мм недостатка могут помешать закрытию двери
• При использовании с OptiMer-счетчиками убедитесь, что прорези на двери не перекрывают индикаторы
• Не забудьте приобрести отдельно: клеммы, маркировочные этикетки, термоусадку, кабельные вводы
