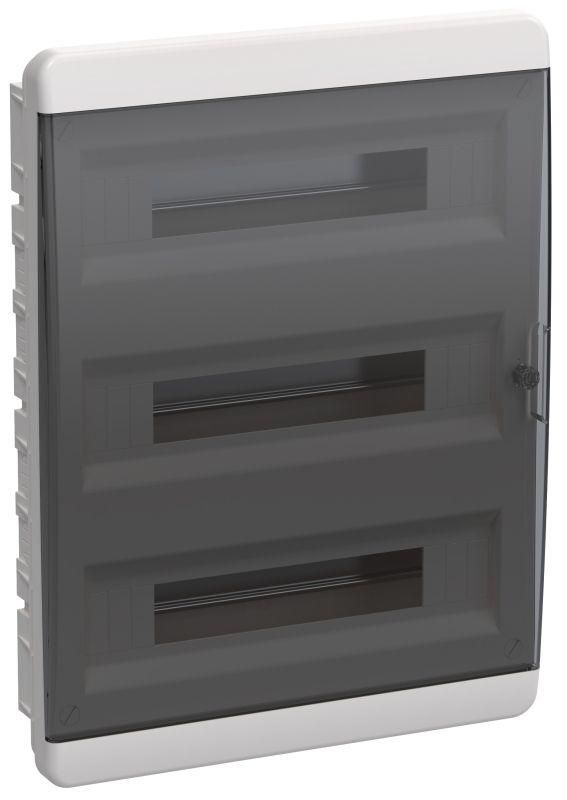

Корпус пластиковый встраиваемый на 54 модуля ЩРВ-П-54 IP41 черная прозрачная дверь TEKFOR | TF5-KP12-V-54-41-K01-K03 IEK

Корпус пластиковый встраиваемый ЩРВ-П-54 IP41 черный прозрачный дверь от IEK (ИЭК) - это компактное решение для скрытой установки модульного оборудования в распределительных щитах. Артикул tf5-kp12-v-54-41-k01-k03 подходит для монтажа в стену, обеспечивает доступ к устройствам через прозрачную крышку и защищён от пыли и случайного контакта.

Назначение и область применения

Корпус предназначен для внутренней установки в стены зданий и используется для сборки распределительных щитов с автоматическими выключателями, УЗО, реле и другими модульными устройствами. Подходит для жилых домов, квартир, офисов, подъездов и технических помещений. Прозрачная крышка позволяет контролировать состояние аппаратов без вскрытия щита.

Технические характеристики

• Модульная ширина: 54 модуля (поддерживает до 54 стандартных модулей шириной 17,5 мм)
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Глубина монтажа: 64 мм - требует соответствующего углубления в стене
• Материал корпуса: ABS-пластик и поликарбонат - устойчив к механическим воздействиям и перепадам температур
• Количество рядов: 3 - три горизонтальных уровня для размещения модулей
• Наличие DIN-рейки: да - встроена стандартная рейка для фиксации модульных устройств
• Тип крышки: закрытого типа с прозрачной передней панелью - обеспечивает видимость состояния приборов
• Наличие замка: да - возможность запирания на ключ для предотвращения несанкционированного доступа
• Цвет корпуса: белый; цвет крышки: прозрачный

Совместимость и монтаж

Корпус рассчитан на скрытую установку - монтируется в подготовленное углубление в стене. Глубина 64 мм должна точно соответствовать глубине ниши, иначе возможен перекос или невозможность закрытия крышки. DIN-рейка совместима со всеми стандартными модульными устройствами (например, автоматы ABB, Schneider Electric, IEK). Для монтажа требуется минимум два человека: один фиксирует корпус в стене, второй устанавливает модули на рейку. Кабели подводятся снизу или сверху - входные отверстия не предусмотрены, их необходимо просверлить самостоятельно при необходимости.

Безопасность и стандарты

Соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Степень защиты IP41 исключает контакт с проводящими частями при случайном прикосновении пальцем или инструментом. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени. Наличие замка соответствует рекомендациям по защите от несанкционированного вмешательства в бытовые и административные щиты.

Преимущества

• Прозрачная крышка позволяет визуально проверять положение рычагов автоматов и наличие сигнализации без открывания
• Удобная трёхрядная компоновка оптимально использует пространство внутри корпуса
• Высокая прочность материала (ABS + поликарбонат) повышает долговечность при ударах и нагрузках
• Запираемая крышка обеспечивает контроль доступа - особенно важно в многоквартирных домах и общественных зонах
• Подходит для монтажа в бетон, гипсокартон и другие типы стен при соблюдении глубины ниши

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для улицы, дождя или повышенной влажности
• Не допускается использование в местах с постоянным попаданием воды (ванная комната, кухня без дополнительной защиты)
• Глубина 64 мм требует точного подбора ниши - слишком маленькое углубление сделает монтаж невозможным
• Отсутствие готовых кабельных вводов - необходимо самостоятельное сверление отверстий, что требует осторожности
• Не подходит для высоких токов выше класса 100 А - корпус не рассчитан на мощные силовые устройства без дополнительного теплоотведения

Примеры использования

• Главный распределительный щит в квартире с 8–12 автоматами и УЗО
• Щит освещения в подъезде многоэтажного дома
• Распределительный щит в офисе для групп розеток и светильников
• Технический щит в кладовой или подвале с реле времени и терморегуляторами

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть не менее 64 мм, иначе крышка не закроется плотно
• При сверлении отверстий под кабели используйте насадку с пылеудалением - пыль от бетона может попасть внутрь корпуса
• Фиксируйте корпус анкерами или дюбелями, а не только раствором - так он будет устойчивее при частом открывании
• При использовании в сыром помещении (например, ванной) дополнительно герметизируйте места ввода кабелей силиконовым составом
• Артикул tf5-kp12-v-54-41-k01-k03 - выбирайте именно этот вариант, если нужна прозрачная крышка и замок; аналоги без замка имеют другой артикул
