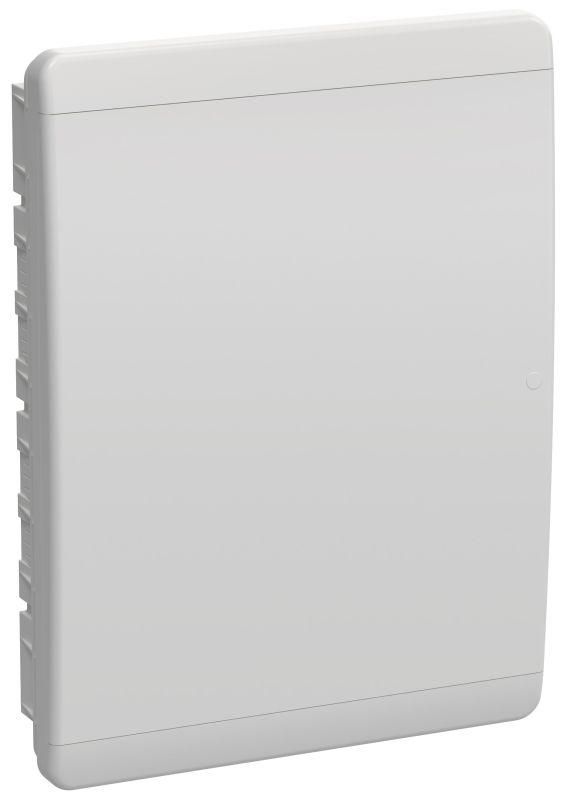

Корпус пластиковый встраиваемый на 54 модуля ЩРВ-П-54 IP41 белая дверь TEKFOR | TF5-KP13-V-54-41-K01-K01 IEK

Корпус пластиковый встраиваемый ЩРВ-П-54 IP41 белая дверь от IEK (ИЭК) - это компактный элемент для скрытой установки распределительного щита с 54 модулями. Артикул tf5-kp13-v-54-41-k01-k01 подходит для монтажа автоматических выключателей, УЗО и других модульных устройств в стенах жилых и административных зданий.

Назначение и область применения

Корпус пластиковый встраиваемый ЩРВ-П-54 IP41 белая дверь предназначен для внутренней установки в стену и сборки внутри него распределительных щитов. Подходит для размещения до 54 модулей стандартной ширины - автоматов, УЗО, реле, счетчиков и т.п. Применяется в квартирах, офисах, подъездах, технических помещениях, где требуется скрытый монтаж и защита от случайного доступа.

Технические характеристики

• Ширина: 54 модуля (стандартная ширина одного модуля - 17,5 мм)
• Глубина монтажа: 64 мм - позволяет устанавливать устройства с небольшими габаритами, но не подходит для крупногабаритных модулей с высокими клеммами
• Количество рядов: 3 - обеспечивает компактное расположение устройств в три вертикальные линии
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчив к влаге и химическим воздействиям
• Степень защиты: IP41 - защищает от твердых предметов больше 1 мм и капель воды, падающих вертикально
• Наличие DIN-рейки: да - встроена стандартная рейка на 54 модуля, совместима с любыми модульными аппаратами
• Тип крышки: закрытого типа - плотно прилегает к корпусу, предотвращает попадание пыли и посторонних предметов
• Наличие замка: да - фиксирует крышку, исключает несанкционированный доступ
• Цвет: белый - соответствует стандартному цвету интерьерных решений

Совместимость и монтаж

Корпус пластиковый встраиваемый ЩРВ-П-54 IP41 белая дверь рассчитан на скрытую установку в нишу стены. Для монтажа необходимо подготовить отверстие глубиной не менее 64 мм и шириной, соответствующей внешним габаритам корпуса. DIN-рейка уже установленная - достаточно зафиксировать её положение и вставить модули. Крышка открывается на петлях, замок принимает стандартный цилиндровый замок (не входит в комплект). Обязательно проверьте соответствие посадочного отверстия в стене - при недостаточной глубине невозможно будет полностью вставить корпус.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, соответствует требованиям безопасности для электроустановок в помещениях. Степень защиты IP41 обеспечивает минимальную защиту от пыли и влаги, что допустимо для сухих помещений. Соответствует ГОСТ Р 50030.2 и IEC 61439-2 для распределительных щитов. Не рекомендован для использования во влажных средах (ванная, бассейн, улица).

Преимущества

• Удобная трёхрядная компоновка - оптимально использует пространство при большом количестве модулей
• Прочная конструкция из ABS-пластика - не деформируется при температурных перепадах
• Фиксация замком - повышает уровень безопасности в местах общего пользования
• Чистый белый цвет - легко сочетается с отделкой интерьера
• Встроенная DIN-рейка - снижает время монтажа, не требует дополнительных креплений

Ограничения применения

• Не подходит для установки в помещениях с повышенной влажностью - IP41 не защищает от брызг и конденсата
• Глубина 64 мм ограничивает использование крупных устройств - например, некоторых УЗО с увеличенным корпусом или терморегуляторов
• Не предназначен для наружного монтажа - отсутствует герметизация и защита от осадков
• Замок не входит в комплект - требуется самостоятельная покупка и установка запирающего механизма

Примеры использования

• Распределительный щит в квартире - 18 автоматов + 6 УЗО + 1 счетчик + 1 реле времени
• Щит управления лифтом в подъезде - контрольные реле, контакторы, сигнализация
• Общий этажный щит в офисном здании - групповые автоматы, системы учёта энергии
• Технический щит в подвале - управление насосами, вентиляцией, освещением

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для выхода через заднюю часть корпуса - встраиваемые модели не имеют боковых выводов
• При использовании модулей с большим тепловыделением (например, мощные УЗО) убедитесь, что между ними остаётся воздушный зазор - корпус не имеет принудительной вентиляции
• Выбирайте замок с подходящим типом ключа - лучше использовать одинаковые замки для всех щитов в одном объекте
• Артикул tf5-kp13-v-54-41-k01-k01 - единственный вариант этого корпуса в серии TEKFOR; аналоги от других брендов могут отличаться по глубине и форме крепления
• Не забудьте про маркировку модулей - встроенный корпус затрудняет доступ после монтажа, поэтому этикетки должны быть нанесены заранее
