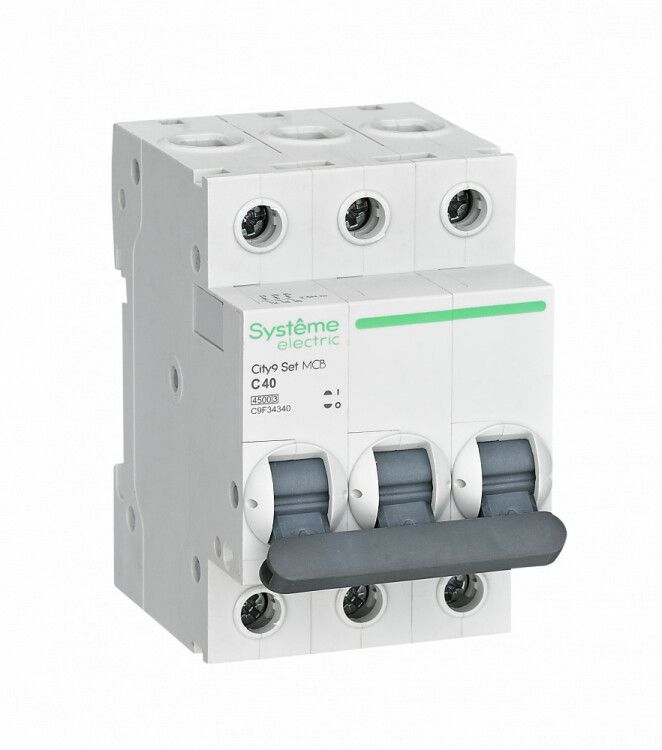

Выключатель автоматический модульный 3п C 40А 4.5кА City9 Set 400В SE C9F34340 APC

Автоматический выключатель модульный трехполюсный 40А С 4.5кА 400В от бренда Systeme Electric (артикул c9f34340) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных сетях 400 В. Относится к серии City9 SET и устанавливается на DIN-рейку.

Назначение и область применения

Этот автоматический выключатель защищает электрооборудование от повреждений при превышении допустимой нагрузки или возникновении аварийного тока короткого замыкания. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Часто применяется для защиты групповых линий питания станков, насосов, конвейеров и другого оборудования с высоким пусковым током.

Технические характеристики

• Тип тока: переменный (AC), частота 50–60 Гц
• Номинальное напряжение: 400 В (изоляция рассчитана на 440 В)
• Номинальный ток: 40 А
• Количество полюсов: 3
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы)
• Максимальное сечение провода: 1–25 мм² — позволяет подключать медные кабели стандартных сечений
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на сеть
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Количество модулей DIN: 3 — занимает три стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 45 мм — требует достаточного свободного пространства внутри шкафа
• Степень загрязнения: 2 — допустимо использование в помещениях с обычным уровнем запыления и отсутствием проводящей пыли

Совместимость и монтаж

Автоматический выключатель modulnyy trekhpoljusnyy 40A S 4.5kA 400B совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём фиксации за верхний зацеп и последующего нажатия до щелчка. Клеммы обеспечивают надёжный контакт с проводами без необходимости предварительной обжимки. Для правильного подключения соблюдайте рекомендованное сечение 1–25 мм². Не используйте многожильные провода без наконечников — возможен перегрев и ослабление контакта.

Безопасность и стандарты

Изделие соответствует международным требованиям безопасности для устройств категории AC. Конструкция включает механизмы, предотвращающие случайное прикосновение к токоведущим элементам. Надёжные клеммы исключают выпадение проводов в заклеммное пространство. Серия City9 SET прошла испытания на механическую прочность и термическую стойкость.

Преимущества

• Механизм “мгновенной коммутации” обеспечивает быстрое и чёткое отключение даже при слабом усилии рычага
• Ударопрочный корпус из усиленного пластика с 6 металлическими заклёпками увеличивает долговечность
• Класс токоограничения 3 снижает риск повреждения кабеля и оборудования при КЗ
• Работает в широком диапазоне температур и частот (50–60 Гц), что делает его универсальным для большинства систем
• Простая визуальная индикация положения (вкл/выкл) и сработавшего состояния

Ограничения применения

• Не предназначена для внешней установки — степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током (DC) — работает только с переменным током
• Характеристика C не оптимальна для мощных двигателей с очень высоким пусковым током (>8×Iн); для таких задач лучше выбрать характеристику D
• Требуется минимум 45 мм глубины в шкафу — не подходит для компактных щитов с ограниченным пространством

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт на производстве
• Групповой автомат для системы кондиционирования в офисном здании
• Щитовая защита линии питания станков с ЧПУ
• Распределительный щит торгового центра с несколькими потребителями

Практические советы

• Выбирая автоматический выключатель modulnyy trekhpoljusnyy 40A S 4.5kA 400B, проверьте соответствие сечения кабеля — слишком тонкий провод вызовет нагрев, слишком толстый — плохой контакт
• При сборке щита оставляйте не менее 10 мм свободного места вокруг автомата для теплоотвода
• Не затягивайте клеммы сверх меры — это может повредить пластиковую часть корпуса
• Для обслуживания отключите питание всей цепи — даже при выключенном положении один из полюсов может оставаться под напряжением
• Если требуется защита от скачков напряжения — параллельно установите УЗИП, так как этот автомат не выполняет функции защиты от импульсных перенапряжений
