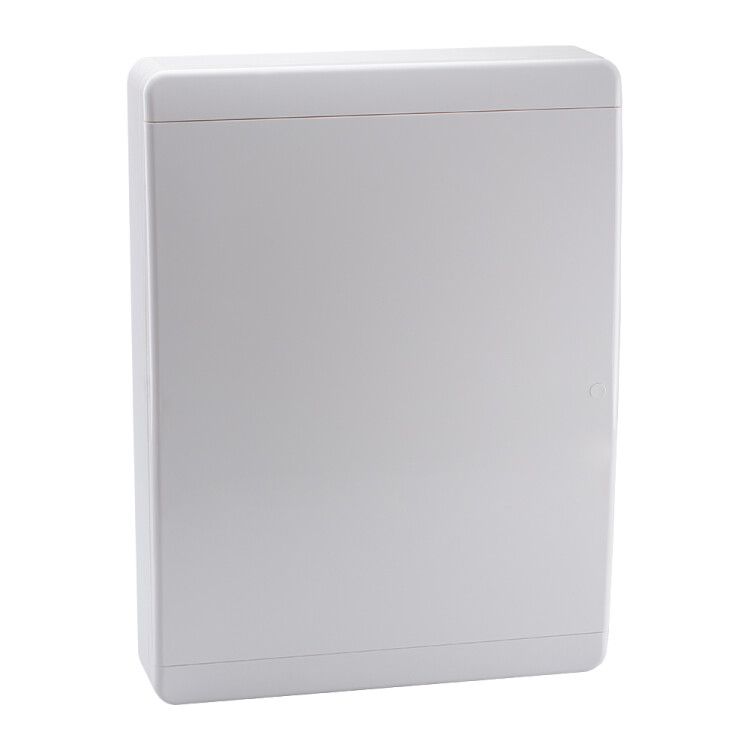

Корпус пластиковый OptiBox P-BNN-2-54-IP41 | 117939 КЭАЗ

Корпус пластиковый навесной OptiBox P-BNN-2-54-IP41 54 модуля непрозрачная дверь от КЭАЗ - это готовый распределительный щит для монтажа 54 модульных устройств на DIN-рейку. Подходит для сборки щитов управления, учета и распределения электроэнергии в жилых и промышленных объектах.

Назначение и область применения

Corpus OptiBox P-BNN-2-54-IP41 предназначен для установки автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Его используют там, где требуется компактная, защищенная и легко обслуживаемая система распределения электроэнергии. Применяется в квартирах, офисах, производственных помещениях, подъездах и на объектах с ограниченным пространством. Особенно эффективен при совмещении с устройствами серии OptiDin и счетчиками OptiMer.

Технические характеристики

• Количество модулей DIN: 54 (3 ряда по 18 модулей)
• Габариты: ширина 398 мм, высота 535 мм, глубина 102 мм
• Глубина монтажа: 64 мм - обеспечивает достаточное пространство для коммутации проводов
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикального каплевого конденсата
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, без воздействия осадков и прямого солнечного света
• Тип крышки: закрытого типа, с одной непрозрачной дверью
• Запор: защелка - быстрый доступ без инструментов
• Наличие DIN-рейки: да, предварительно установленная
• Наличие монтажной панели: да - для фиксации оборудования внутри корпуса
• Способ монтажа: открытая установка - крепится на стену
• Комплектность: некомплектный - внутреннее оборудование не входит

Совместимость и монтаж

Корпус OptiBox P-BNN-2-54-IP41 совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. DIN-рейка уже установлена - достаточно зафиксировать устройства на ней. Для монтажа на стену предусмотрены кронштейны и отверстия для крепления. Глубина корпуса 102 мм позволяет разместить провода с запасом, но требует свободного пространства перед щитом для открывания двери. Монтаж возможен на любую прочную поверхность: бетон, кирпич, деревянную обрешетку. Не рекомендуется монтировать в местах с постоянным контактом с водой или повышенной влажностью - степень защиты IP41 не предусматривает защиту от брызг или мытья.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, соответствует требованиям безопасности для электротехнических изделий. Соответствует нормам ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Климатическое исполнение УХЛ3 гарантирует надежную работу при температуре от −25C до +40C в условиях сухих помещений. Непрозрачная дверь исключает случайный контакт с токоведущими частями при закрытом состоянии.

Преимущества

• Высокая плотность компоновки - 54 модуля в одном корпусе снижают количество необходимых щитов
• Глянцевая белая поверхность - удобна для маркировки, не выгорает на свету, легко моется
• Фиксированная DIN-рейка и монтажная панель - минимизируют риск перекоса оборудования
• Защелка на двери - быстрая и безопасная работа без ключей
• Совместимость с продукцией OptiDin и OptiMer - упрощает проектирование и замену элементов

Ограничения применения

• Не применяется во влажных, сырых или наружных помещениях - IP41 недостаточно для защиты от воды
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• ABS-пластик теряет прочность при температурах выше +80C - не использовать рядом с нагревательными приборами
• Некомплектный состав - необходимо самостоятельно приобрести все модульные устройства и кабели
• Не рассчитан на скрытую установку - требует свободного пространства спереди для доступа к двери

Примеры использования

• Распределительный щит в многоквартирном доме - 54 модуля позволяют развести питание на всю этажную группу
• Щит управления на производстве - контроль двигателей, освещения и систем аварийной сигнализации
• Аппаратный щит в офисе - учет энергопотребления через OptiMer и защита розеточных групп через УЗО
• Подъездный щит - компактное решение для установки счетчика, автоматов и реле времени

Практические советы

• Перед монтажом проверьте, что глубина стены позволяет разместить корпус без выпуклости - внешняя глубина 102 мм, а монтажная - 64 мм
• Используйте кабельные вводы с герметизацией, даже при IP41 - это продлит срок службы контактов
• При планировании схемы распределите нагрузку равномерно между тремя рядами - так легче обслуживать и менять устройства
• Обязательно используйте этикетки на двери - непрозрачная крышка делает диагностику сложнее без маркировки
• Для крупных объектов выбирайте OptiBox P-BNN-2-54-IP41 как базовый вариант - он идеально сочетается с другими изделиями серии OptiBox P
