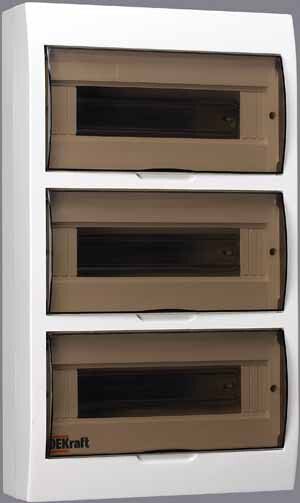

Корпус пластиковый навесной 36 модулей, IP41, ЩРН-П-36 | 31014DEK DEKraft APC

Корпус навесной ЩРН-П-36 36 модулей, IP41, пластиковый, прозрачная дверь от DEKraft - это надёжный распределительный щит для монтажа автоматических выключателей, УЗО и других модульных устройств в условиях внутренней установки. Артикул 31014dek соответствует сериям ЩРН-П и Dekraft, обеспечивает компактную организацию электрощита с прозрачной дверцей для контроля состояния оборудования.

Назначение и область применения

Корпус навесной ЩРН-П-36 36 модулей предназначен для сборки распределительных щитов в жилых, офисных и промышленных помещениях. Подходит для установки модульного оборудования: автоматических выключателей, УЗО, реле напряжения, счетчиков и коммутационных устройств. Применяется там, где требуется доступ к аппаратуре, но нет необходимости в защите от брызг воды или пыли высокой степени. Часто используется в квартирах, подъездах, малых цехах и на объектах с контролируемой средой.

Технические характеристики

• Количество модулей: 36 (стандарт 18 мм на один модуль)
• Количество рядов: 3 (по 12 модулей в каждом)
• Наличие DIN-реек: да, три чёрные металлические рейки
• Степень защиты: IP41 - защита от твёрдых предметов >1 мм и капель воды, падающих вертикально
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Напряжение: 220 В - рассчитан на однофазные сети переменного тока
• Материал корпуса: самозатухающий ABS-пластик - устойчив к удару, не проводит ток, не горит
• Дверца: прозрачная, из органического стекла - позволяет визуально проверить состояние аппаратуры без открывания
• Количество вводов: 8 (по 4 отверстия сверху и снизу, диаметром 20–30 мм)
• Диапазон температур: от -25 C до +60 C
• Климатическое исполнение: УХЛ4 - для работы в закрытых помещениях с умеренным климатом и повышенной влажностью
• Цвет: белый
• Комплектность: некомплектный - без внутренних элементов (только корпус, дверца, рейки, крепления)
• Нормативный документ: ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус навесной ЩРН-П-36 36 модулей полностью совместим с модульными устройствами стандарта 18 мм, включая продукцию DEKraft и Systeme Electric. Монтаж осуществляется на стену с помощью кронштейнов, предусмотренных в задней части корпуса. Расстояние между точками крепления указано на обратной стороне корпуса - перед установкой проверьте соответствие месту монтажа. Для подключения кабелей используйте восемь готовых вводов: четыре сверху и четыре снизу, диаметром до 30 мм. Каждый ввод можно использовать для одного или нескольких кабелей, если они помещаются в отверстие. Наличие паза в крышке позволяет легко фиксировать её в открытом состоянии во время работ.

Безопасность и стандарты

Корпус выполнен из самозатухающего ABS-пластика, что исключает распространение пламени при перегреве. Соответствует требованиям ГОСТ Р 52796-2007, регламентирующим безопасность распределительных щитов. IP41 обеспечивает базовую защиту от случайного контакта с токоведущими частями и попадания крупных пылевых частиц. Не предназначен для установки вне помещений или в сырых зонах (например, ванные комнаты, подвалы с постоянной влагой).

Преимущества

• Прозрачная дверца - позволяет контролировать положение рычагов и индикацию без вскрытия щита
• Чёткая трёхрядная структура - удобна для группировки нагрузок (освещение, розетки, спецоборудование)
• Высокая плотность модулей - 36 мест в компактном корпусе
• Изолированные держатели для N и PE шин - снижают риск замыкания и упрощают сборку
• Удобные вводы - позволяют прокладывать кабели с двух сторон, уменьшая перегрузку одной стороны
• Совместимость с популярными брендами - DEKraft и Systeme Electric

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, снега или пыли
• Не рекомендован для помещений с постоянной влажностью выше 90% - возможна конденсация внутри
• Не содержит внутреннюю аппаратуру - требует самостоятельной комплектации выключателями, УЗО, шинами
• Ограниченный ток - 100 А - не подходит для главных вводов в домах мощностью более 22 кВт
• ABS-пластик менее устойчив к механическому повреждению, чем металл - не следует применять в местах с риском удара или вандализма

Примеры использования

• Электрощит в квартире - распределение по розеткам, освещению, кухне и кондиционеру
• Щит в офисе - управление сетью компьютеров, принтеров, систем безопасности
• Подъездный щит - распределение энергии на этаж, счётчики, аварийное освещение
• Небольшой цех - питание станков, светильников, системы управления

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабелей совпадали с направлением входящих проводов - лучше всего, когда кабели подходят снизу или сбоку
• Используйте термоусадочные трубки или вводные уплотнители для герметизации кабелей в отверстиях - даже при IP41 это продлит срок службы
• При установке шин N и PE соблюдайте минимальное расстояние между ними - не допускайте соприкосновения
• Не перегружайте один ряд - равномерно распределяйте устройства по всем трём рядам для лучшей теплоотдачи
• При использовании с DEKRAFT или SE - выбирайте устройства того же класса, чтобы гарантировать правильную посадку на DIN-рейку
• При длительной работе при +50…+60 C следите за нагревом корпуса - если он слишком тёплый на ощупь, проверьте нагрузку и вентиляцию
