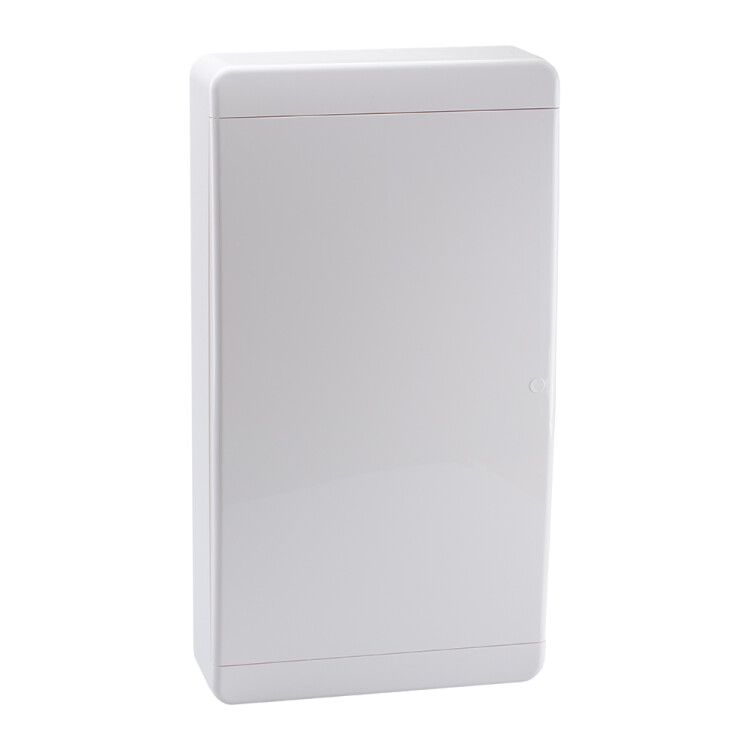

Корпус пластиковый OptiBox P-BNN-2-36-IP41 | 117934 КЭАЗ

Корпус пластиковый навесной OptiBox P-BNN-2-36-IP41 36 модулей непрозрачная дверь от КЭАЗ - это готовый распределительный щит для внутренней установки, рассчитанный на 36 модульных устройств. Подходит для сборки щитов управления, учета и распределения электроэнергии в жилых и промышленных помещениях.

Назначение и область применения

Корпус OptiBox P-BNN-2-36-IP41 предназначен для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств на DIN-рейку. Его используют для создания распределительных щитов в квартирах, офисах, производственных цехах и объектах коммунального хозяйства. Непрозрачная дверь обеспечивает безопасную работу и защищает от случайного доступа.

Технические характеристики

• Количество модулей: 36 (стандартный шаг 17,5 мм)
• Размеры корпуса: ширина 290 мм, высота 535 мм, глубина 102 мм
• Глубина монтажа: 64 мм - достаточна для установки большинства модульных устройств
• Количество рядов: 3 - позволяют компактно расположить устройства
• Материал корпуса: ABS-пластик - прочный, устойчивый к ударным нагрузкам и химическим воздействиям
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа с одной дверью
• Вид запора: защелка - быстрый и надежный способ открывания без ключа
• Цвет: белый - соответствует требованиям современного дизайна интерьеров
• Климатическое исполнение: УХЛ3 - допускает эксплуатацию в помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Монтажная плата: есть - позволяет фиксировать провода и кабели внутри корпуса
• DIN-рейка: встроена - совместима со всеми стандартными модульными устройствами
• Напряжение: 220 В - рекомендовано для однофазных сетей; для трехфазных систем требуется проверка совместимости с установленными аппаратами

Совместимость и монтаж

Corpus OptiBox P-BNN-2-36-IP41 совместим с любыми модульными устройствами, которые крепятся на DIN-рейку стандарта EN 60715. Особенно эффективно сочетается с сериями OptiDin и OptiMer от КЭАЗ. Монтаж осуществляется на стену с помощью кронштейнов, предусмотренных в задней части корпуса. Для открытой установки достаточно двух точек крепления - через отверстия в боковых планках. Глубина корпуса 102 мм позволяет разместить даже крупные устройства, такие как многотарифные счетчики.

Безопасность и стандарты

Корпус выполнен из самозатухающего ABS-пластика, соответствует требованиям безопасности IEC 60670-1. Степень защиты IP41 предотвращает попадание пальца или инструментов в корпус, а также защиту от конденсата и вертикальных потоков воды - что важно для помещений с повышенной влажностью (например, ванные комнаты, подвалы). Климатическое исполнение УХЛ3 гарантирует работоспособность в условиях средней полосы России и Украины.

Преимущества

• Высокая плотность компоновки: 36 модулей в компактном корпусе снижают потребность в нескольких щитах
• Интегрированная DIN-рейка и монтажная плата экономят время при сборке
• Непрозрачная дверь исключает визуальный контроль внутренних элементов - повышает безопасность
• Глянцевая поверхность легко моется и не собирает пыль
• Форм-фактор оптимизирован под типовые условия монтажа - не требует доработки стен

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для улицы
• Не рассчитан на напряжения выше 220 В без согласования с используемыми аппаратами
• ABS-пластик теряет прочность при температурах ниже −25C - не использовать в неотапливаемых помещениях зимой
• Недопустимо использование в местах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• Комплектация некомплектная - необходимо дополнительно приобрести DIN-рейку, клеммы, крепеж и сами модульные устройства

Примеры использования

• Распределительный щит в однокомнатной квартире - 10 модулей на освещение, 8 на розетки, 6 на УЗО, 12 на счетчик и автоматы
• Щит управления в малом цеху - питание станков, реле времени, сигнализация
• Общий этажный щит в многоэтажке - учет энергии и распределение по квартирам
• Аварийный щит в подъезде - автономное питание лифтов, освещения

Практические советы

• Перед монтажом проверьте, чтобы все модульные устройства поместились в 36 модулей - некоторые устройства занимают 2–3 места
• Учитывайте глубину монтажа 64 мм: выбирайте устройства с минимальной глубиной, особенно если планируете установить несколько сложных приборов
• При использовании в сыром помещении (ванная, подвал) обязательно применяйте УЗО и следите за герметичностью защелки
• Для удобства обслуживания оставляйте свободное место около 10–15% - так проще заменять или добавлять оборудование
• Подключайте кабели через входные отверстия снизу или сбоку - это снижает риск перегрева и механических повреждений
• При необходимости можно докупить аналогичные корпуса OptiBox P для расширения системы - они имеют одинаковые габариты и крепления
