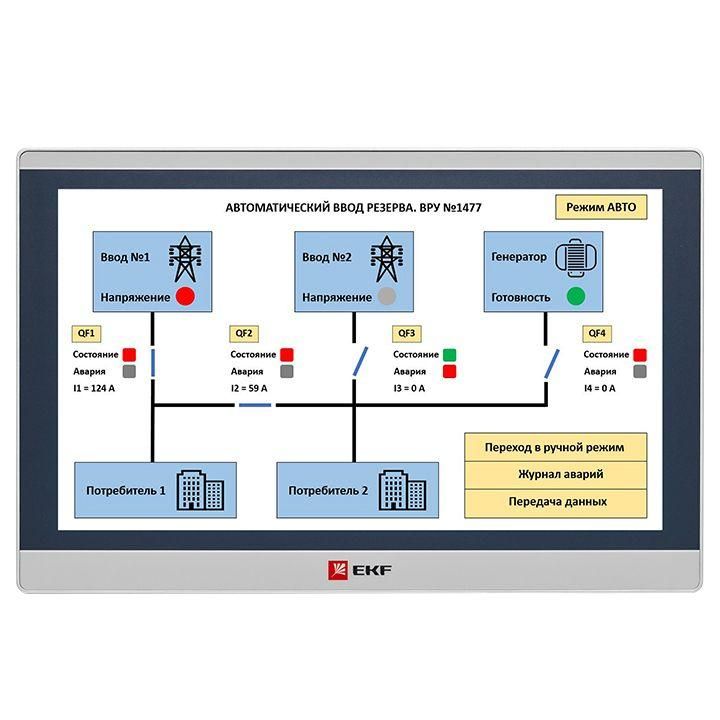

Панель оператора PRO-Screen 15E 15.6" 1920x1080 IP65 EKF RSC-15E

Панель оператора PRO-Screen 15E - это резистивная сенсорная панель с диагональю 15,6 дюйма, предназначенная для взаимодействия человека с промышленным оборудованием. Разработана компанией EKF, модель rsc-15e подходит для контроля и управления процессами на базе ПЛК, работает в жестких условиях благодаря защите IP65 и широкому диапазону напряжений.

Назначение и область применения

Панель оператора PRO-Screen 15E используется для визуализации и управления технологическими процессами в промышленной автоматике. Она позволяет оператору получать данные с оборудования, изменять параметры работы, запускать/останавливать циклы и отслеживать аварийные ситуации через графический интерфейс. Применяется в машиностроении, пищевой промышленности, логистике, на конвейерах, насосных станциях и других объектах, где используются программируемые логические контроллеры (ПЛК).

Технические характеристики

• Тип экрана: резистивный - устойчив к механическим воздействиям, реагирует на давление, подходит для работы в перчатках
• Диагональ: 15,6 дюйма - оптимальный размер для просмотра информации на расстоянии до 1 метра
• Разрешение: 1920×1080 пикселей - Full HD, четкое изображение даже мелких элементов интерфейса
• Цветность: 16,7 млн цветов - точная передача цветовой гаммы, удобна для цветового кодирования состояний
• Напряжение питания: 18–28 В постоянного тока - совместимо с большинством промышленных источников 24 В
• Рабочая температура: от 0 до +50 C - предназначена для установки внутри помещений с нормальным микроклиматом
• Защита: IP65 - полностью защищена от пыли и устойчива к струям воды с любого направления

Совместимость и монтаж

Панель оператора PRO-Screen 15E совместима с ПЛК и АСУ ТП от всех производителей, включая Siemens, Schneider, Omron, Mitsubishi и другие. Для настройки требуется ПО PRO-Screen Master - специальная среда разработки, доступная от EKF. Подключение осуществляется через Ethernet, RS-232/RS-485 или USB. Крепление - фланцевое, с посадочным отверстием 145×145 мм. Установка возможна в щиты, на стену или машину. Кабель питания и коммуникаций выводится сзади - рекомендуется оставлять минимум 10 см свободного пространства для обслуживания.

Безопасность и стандарты

Панель соответствует требованиям EN 61131-2 (для промышленных контроллеров) и имеет сертификат CE. Защита IP65 обеспечивает безопасную работу в помещениях с повышенной влажностью, пылью или частой мойкой оборудования. Напряжение питания 18–28 В исключает риск поражения током при обычном обращении.

Преимущества

• Резистивный экран надежно работает в условиях вибрации, перепадов температур и при использовании в перчатках
• Высокое разрешение и яркий цветной дисплей обеспечивают удобное восприятие сложных схем и графиков
• Широкий диапазон входного напряжения снижает риски отказа при колебаниях сети
• Готовый набор ПО PRO-Screen Master ускоряет разработку интерфейсов без глубоких знаний программирования
• Модульная конструкция позволяет заменить панель без изменения всей системы управления

Ограничения применения

• Не предназначена для установки на открытом воздухе - IP65 не гарантирует защиту от длительного контакта с водой или сильному дождю
• Работает только при температуре выше 0 C - не подходит для холодных цехов без отопления
• Резистивный экран менее чувствителен к легкому касанию - требует нажатия, что медленнее, чем емкостные аналоги
• Не поддерживает многопользовательский режим или голосовое управление

Примеры использования

• Управление конвейерной линией на заводе по производству упаковки
• Контроль температуры и уровня в баках на химическом предприятии
• Настройка скорости и положения робота-манипулятора в сборочном цехе
• Индикация состояния насосов и клапанов в системе водоснабжения
• Дисплей для оператора на станке ЧПУ с отображением текущего цикла и ошибок

Практические советы

• Перед монтажом проверьте соответствие напряжения питания - скачки выше 28 В могут вывести панель из строя
• При установке в пыльных зонах используйте дополнительный воздушный фильтр на вентиляционные отверстия
• Для долгой службы избегайте острых предметов на экране - резистивная поверхность легко повреждается
• Обновляйте прошивку и ПО PRO-Screen Master регулярно - новые версии исправляют ошибки и добавляют функции
• Заранее подготовьте схему связи с ПЛК - протокол Modbus TCP/IP или RTU чаще всего используется с этой серией
