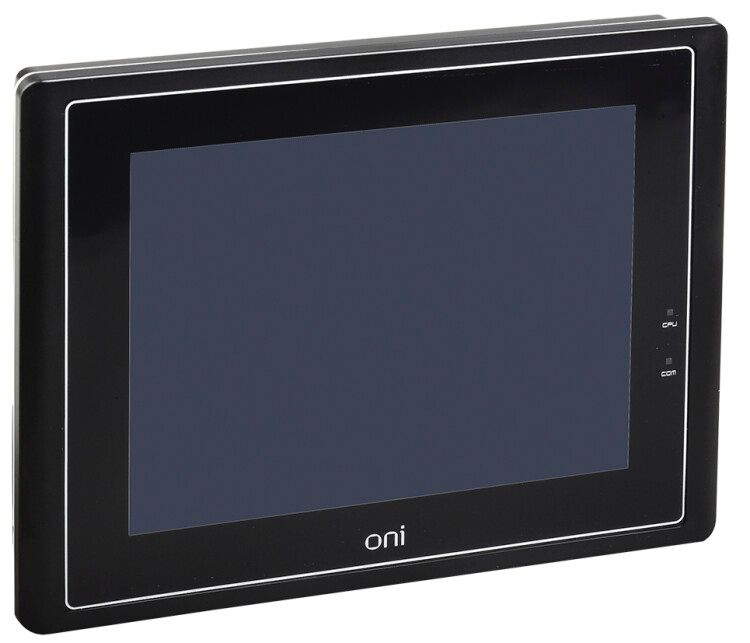

Панель оператора общепром. 9,7' резистивный экран, черная. Корпус: пластик, 1xEthernet, 2xRS232/RS485/RS422, 2xRS232, 2xUSB, 1xSD, 24В DC - ETG-CP-097 IEK

Панель оператора ETG 9,7 дюйм серии ONI - это надёжный терминал управления с резистивным сенсорным экраном, предназначенный для взаимодействия с автоматизированными системами на промышленных объектах. Бренд ONI (IEK) и артикул etg-cp-097 указывают на серийную продукцию, оптимизированную для работы с ПЛК и другим промышленным оборудованием.

Назначение и область применения

Панель оператора ETG 9,7 дюйм серии ONI используется для контроля, наблюдения и управления технологическими процессами в реальном времени. Подходит для установки на станках, конвейерах, насосных станциях, системах вентиляции, автономных складах, котельных и других объектах, где требуется удобный интерфейс оператора. Обеспечивает визуализацию состояния системы, управление режимами работы и диагностику отказов.

Технические характеристики

• Диагональ экрана: 9,7 дюйма (1024×768 пикселей)
• Тип дисплея: TFT с цветной индикацией (24 бита цвета)
• Сенсорная технология: резистивная - устойчива к загрязнениям, работает с перчатками и острыми предметами
• Питание: постоянный ток 18–28 В (оптимально 24 В)
• Защита корпуса: IP65 - полностью защищена от пыли и струй воды из любого направления
• Рабочая температура: от 0 до +50 C
• Интерфейсы связи: USB, Ethernet (1 порт), RS-232 (2 порта), RS-485 (2 порта), слот для SD-карты
• Поддержка протоколов: MODBUS, другие промышленные шины
• Гарантия: 12 месяцев

Совместимость и монтаж

ETG 9,7 дюйм серии ONI совместима с ПЛК и ПЛР ONI, а также с устройствами других производителей через открытые протоколы. Для монтажа требует вырезание отверстия в панели с габаритами 213,3 × 276,3 мм - фронтальные размеры точно соответствуют этим значениям. Глубина монтажа - всего 39 мм, что позволяет устанавливать панель даже в компактных щитах. Кабели подключаются сзади: питание, Ethernet, последовательные порты и SD-карта доступны после установки в нишу.

Безопасность и стандарты

Устройство имеет степень защиты IP65, что делает его пригодным для использования в условиях повышенной запылённости, влажности и возможного воздействия струй воды. Соответствует требованиям промышленной электроники для эксплуатации в цехах и на открытых площадках. Поддержка функций безопасности позволяет использовать её в системах, где важна надёжная реакция на аварийные сигналы.

Преимущества

• Резистивный экран - работает при любых погодных условиях, в перчатках, с грязными руками
• Два порта RS-232 и два RS-485 - позволяют одновременно подключить несколько устройств без внешних коммуникаторов
• Встроенные интерфейсы Ethernet и USB - обеспечивают быстрый обмен данными и обновление прошивки
• Предустановленная ОС и среда выполнения проектов - снижают время настройки и исключают необходимость самостоятельной установки программного обеспечения
• Цветной TFT-экран с высоким разрешением - обеспечивает чёткую визуализацию графиков, схем и трендов

Ограничения применения

• Не предназначен для эксплуатации при температуре ниже 0 C - риск сбоя сенсора и замедления отклика дисплея
• Резистивный экран менее чувствителен к многопoint-касанию - не подходит для сложных жестовых интерфейсов
• Отсутствие Wi-Fi и Bluetooth - все соединения проводные; беспроводная связь невозможна без внешних решений
• Максимальная глубина монтажа 39 мм - не подходит для очень тонких щитов, где свободное пространство меньше этого значения

Примеры использования

• Управление конвейерной линией на пищевом заводе - отображение скорости, остановок, ошибок
• Контроль уровня жидкости в резервуарах с помощью показаний датчиков и управления насосами
• Настройка параметров вентиляционной установки: температура, влажность, режимы работы
• Автоматизация складских систем: управление шлюзами, считывание меток, логирование перемещений
• Котельная: регулировка давления пара, контроль температуры, сигнализация аварий

Практические советы

• При монтаже используйте уплотнители вокруг отверстия - это сохранит класс защиты IP65
• RS-485 порты можно использовать для создания сети Modbus RTU между несколькими устройствами - один Master, до 31 Slave
• SD-карта нужна для резервного копирования проектов - рекомендуется использовать карты Class 10 или выше
• Для долгой службы избегайте механических ударов по экрану - хотя он резистивный, частые сильные нажатия могут повредить плёнки
• Обновляйте прошивку через USB или Ethernet - новые версии могут улучшить стабильность и добавить поддержку новых протоколов
• Проверьте напряжение питания перед подключением - скачки выше 28 В могут вывести панель из строя
