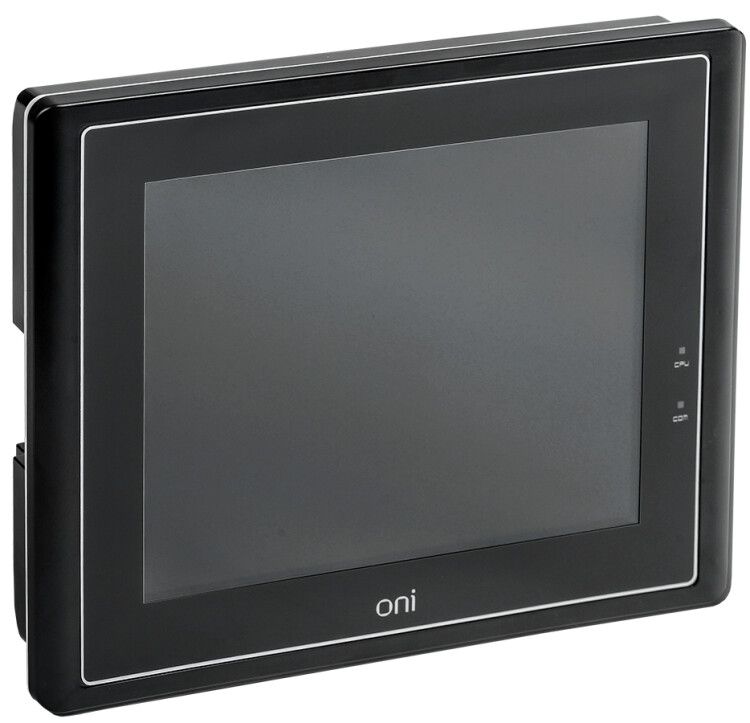

Панель оператора 9,7''с сенсорно-резистивным дисплеем и пластиковым корпусом ЦПУ Cortex A8 600МГц экран 4:3 (1024х768) цветопередача 16бит USB 1xHost 1xSlave RS485/232 24В DC ONI - ETG-A8TS-HSSN-S-097 IEK

Панель оператора ONI (IEK) с диагональю 9.7 дюйма и резистивным сенсорным экраном предназначена для визуального контроля и управления промышленными процессами. Модель etg-a8ts-hssn-s-097 оснащена процессором Cortex-A8, двумя последовательными портами и защищённым корпусом - подходит для работы на заводах, в цехах и на объектах с жесткими условиями эксплуатации.

Назначение и область применения

Панель оператора ONI используется для отображения данных, управления оборудованием и визуализации технологических процессов в реальном времени. Применяется в автоматизации производства: на конвейерах, насосных станциях, системах вентиляции, упаковочных линиях и других устройствах, где требуется локальный интерфейс управления. Поддерживает работу в составе SCADA-систем и автономных контроллеров.

Технические характеристики

• Диагональ экрана: 9.7 дюймов (соотношение сторон 4:3)
• Разрешение: 1024×768 пикселей
• Тип дисплея: TFT, цветной, 16-битная цветопередача (65 536 цветов)
• Яркость: 350 кд/м² - обеспечивает хорошую видимость даже при ярком свете
• Тип сенсорного экрана: резистивный - работает с любыми предметами, включая перчатки
• Процессор: ARM Cortex-A8, 600 МГц - достаточная мощность для запуска базовых HMI-приложений
• Питание: 9–28 В постоянного тока (оптимально 24 В DC)
• Интерфейсы: один порт RS-232, один порт RS-485, два порта USB (1 Host, 1 Slave)
• Защита: IP65 (защита от пыли и струй воды с любого направления)
• Рабочая температура: от 0 до +50 C
• Глубина монтажа: 31 мм
• Габариты фронта: 276,3 × 213,3 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Панель оператора etg-a8ts-hssn-s-097 монтируется в щиты или на панели оборудования через вырез в стенке. Размеры фронта совпадают с типичными стандартами для панелей 9.7 дюйма - подходит для замены аналогичных устройств. Для подключения используйте:

• RS-232 - для связи с ПЛК, модемами, принтерами;
• RS-485 - для сети Modbus RTU с несколькими устройствами;
• USB Host - для подключения флеш-накопителей, мышей, клавиатур;
• USB Slave - для прошивки, настройки или подключения к ПК.

Не требует внешнего источника питания - питается напрямую от шины 24 В DC. Установка осуществляется с помощью четырёх крепёжных отверстий на задней панели.

Безопасность и стандарты

Панель оператора ONI соответствует требованиям промышленной безопасности: степень защиты IP65 позволяет использовать её в условиях повышенной влажности, пыли и возможных брызг. Работает в рамках допустимых температур для промышленной среды. Нет сертификатов взрывозащиты - не применяется во взрывоопасных зонах.

Преимущества

• Резистивный экран - надёжно реагирует на давление, не требует специальных стилусов; удобен при работе в перчатках
• Поддержка двух коммуникационных интерфейсов (RS-232 и RS-485) - гибкая интеграция с различными контроллерами
• USB-порт Host - возможность обновления прошивки или хранения сценариев на флешке
• Высокая яркость экрана - чёткое изображение даже при освещении солнечным светом
• Бесплатное ПО для создания интерфейса - снижает затраты на разработку HMI-приложений
• Пластиковый корпус с IP65 - легкий, устойчивый к коррозии, не требует металлической рамы

Ограничения применения

• Не подходит для экстремально холодных условий - ниже 0 C возможны сбои в работе экрана
• Резистивный экран менее чувствителен к многокасанию и медленнее реактивен, чем емкостный - не рекомендован для быстрого интерактивного управления
• Отсутствие Ethernet - нельзя подключить напрямую к локальной сети без маршрутизатора
• Процессор Cortex-A8 600 МГц ограничен для сложных графических приложений - не предназначен для видеонаблюдения или 3D-визуализаций
• Не имеет встроенного Wi-Fi или Bluetooth - все соединения проводные

Примеры использования

• Управление насосной станцией - отображение уровня жидкости, управление включением/выключением, сигналы тревоги
• Контроль системы вентиляции - регулировка скоростей вентиляторов, показания температуры и влажности
• Локальный терминал на станке ЧПУ - запуск циклов, смена параметров, вывод диагностической информации
• Автоматизация упаковочной линии - кнопки старта/стоп, индикация количества изделий, сообщения об ошибках

Практические советы

• При монтаже в пыльную среду - проверьте герметичность вокруг выреза, чтобы сохранить IP65
• Для долгой работы в режиме 24/7 - обеспечьте вентиляцию, особенно если панель установлена в закрытом щите
• Используйте USB Slave для первоначальной настройки через ПК - проще, чем через сетевой доступ
• При использовании RS-485 - соблюдайте полярность A/B и подключайте терминирующий резистор 120 Ом на крайних точках сети
• Обновляйте прошивку через USB Host - это безопаснее, чем удалённая загрузка
• При замене старой панели - сравните глубину монтажа (31 мм) с местом установки, чтобы не возникло помех
