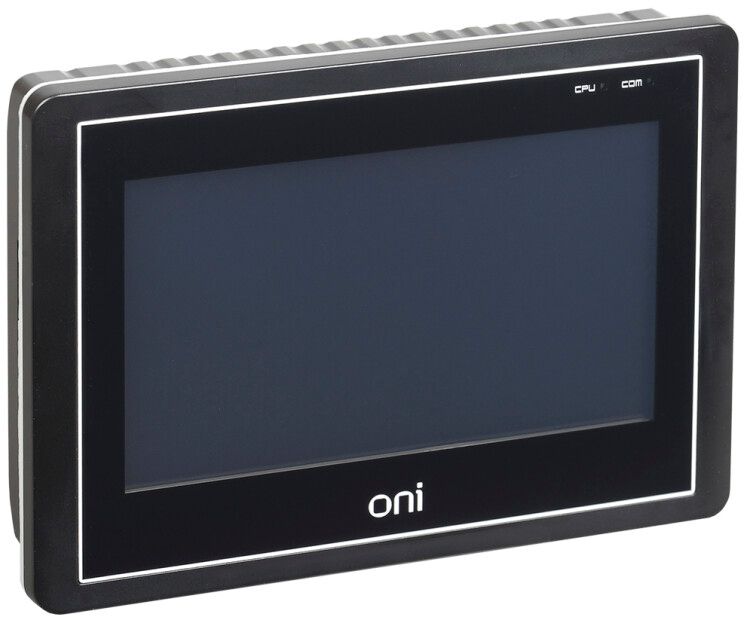

Панель оператора общепром. 7' резистивный экран, черная. Корпус: пластик, 1xEthernet, 1xRS232/RS485/RS422, 1xRS232, 2xUSB, 24В DC - ETG-CP-070 IEK

Панель оператора 7 дюйм серии ONI - это компактное устройство для визуализации и управления процессами на промышленном объекте. Бренд ONI (IEK) предлагает эту модель (артикул etg-cp-070) как надежное решение для взаимодействия с PLC, реле и другим оборудованием через стандартные промышленные интерфейсы.

Назначение и область применения

Панель оператора 7 дюйм серии ONI предназначена для контроля и управления технологическим оборудованием в реальном времени. Она позволяет оператору видеть текущие параметры, управлять циклами, получать оповещения и просматривать исторические данные. Подходит для установки на станках, конвейерах, насосных станциях, системах вентиляции, складском оборудовании, котельных и других автономных или комплексных системах автоматизации.

Технические характеристики

• Диагональ экрана: 7 дюймов (800×480 пикселей)
• Тип дисплея: TFT сенсорный, цветной (24-битная глубина цвета)
• Тип сенсорного экрана: резистивный - устойчив к загрязнениям, работает с перчатками
• Питание: постоянный ток 9–28 В (совместимо с 24 В промышленной сети)
• Защита корпуса: IP65 - полностью защищена от пыли и струй воды из любого направления
• Рабочая температура: от 0 до +50 C - подходит для помещений с нормальным климатом
• Интерфейсы: USB, Ethernet (Industrial), RS-232 (x2), RS-485 (x2)
• Поддерживает протокол MODBUS RTU/TCP и другие шинные системы
• Габариты фронта: 204 × 145 мм, глубина монтажа: 38,5 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Панель оператора 7 дюйм серии ONI легко интегрируется с контроллерами ONI, а также с оборудованием других производителей благодаря поддержке MODBUS и универсальным портам. Для монтажа требуется вырезать отверстие в панели или щите по габаритам фронта (204×145 мм). Глубина 38,5 мм позволяет установить её даже в ограниченном пространстве. Кабели подключаются сзади - рекомендуется использовать экранированные провода для RS-485 и Ethernet в условиях сильных помех. Питание подается напряжением 24 В постоянного тока - допускается колебание от 9 до 28 В, что повышает отказоустойчивость.

Безопасность и стандарты

Устройство соответствует требованиям промышленной электромагнитной совместимости и имеет степень защиты IP65, что обеспечивает безопасную работу в запыленных и влажных помещениях. Поддержка протокола MODBUS и возможность подключения к системам безопасности позволяют использовать панель в критически важных процессах, где необходима надежная связь с контроллерами.

Преимущества

• Резистивный сенсорный экран - работает при любых погодных условиях и с перчатками, что важно на производстве
• Два порта RS-232 и два RS-485 - дают гибкость для подключения нескольких устройств одновременно
• Встроенный Industrial Ethernet - позволяет подключаться к сетям SCADA без внешних модулей
• Предустановленная ОС и среда выполнения проектов - снижает время настройки и исключает необходимость самостоятельной прошивки
• Малая глубина монтажа - удобна для установки в уже существующих шкафах

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP65 не гарантирует защиту от длительного воздействия дождя или прямого попадания воды
• Рабочий диапазон температур 0…+50 C - не подходит для холодных цехов без отопления или жарких зон выше 50 C
• Резистивный экран менее чувствителен, чем емкостный - требует более точного нажатия, не поддерживает многопользовательский ввод
• Нет встроенного Wi-Fi или Bluetooth - все соединения должны осуществляться проводными способами

Примеры использования

• Управление конвейерной линией на пищевом заводе - отображение скорости, остановок, ошибок
• Контроль уровня жидкости в резервуарах с помощью сигналов от датчиков по RS-485
• Настройка параметров вентиляционной установки через MODBUS TCP
• Локальный терминал для оператора на насосной станции водоподготовки
• Интеграция в систему распределения электроэнергии для визуального контроля нагрузки

Практические советы

• При использовании двух портов RS-485 - убедитесь, что устройства на шине имеют разные адреса и одинаковые параметры битрейта
• Для долговечности сенсорного экрана избегайте острых предметов - резистивный тип легко поцарапать
• Перед первым запуском проверьте соответствие напряжения питания - выход за пределы 9–28 В может повредить плату
• При монтаже в металлический шкаф используйте заземление корпуса - это снижает уровень ЭМИ
• Проекты можно разрабатывать в программном окружении ONI, но панель совместима с большинством HMI-редакторов, поддерживающих MODBUS
