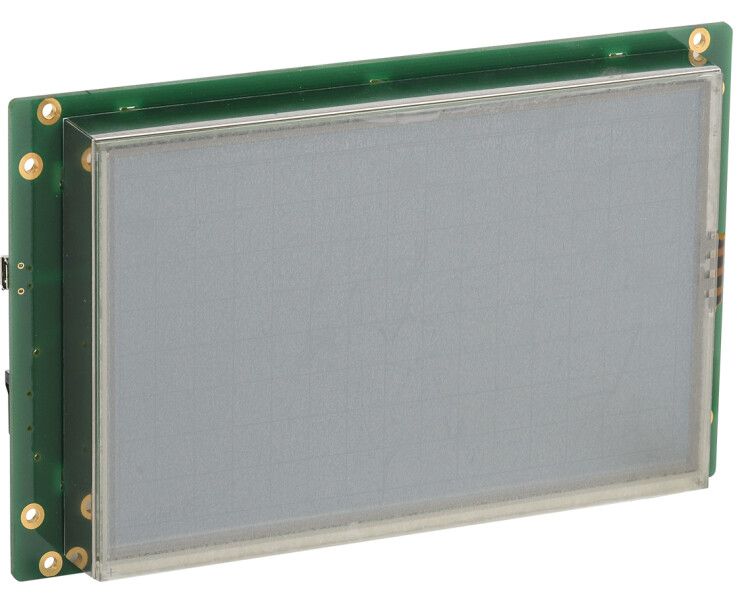

Панель оператора 7'' с сенсорно-резистивным дисплеем без корпуса ЦПУ Cortex A8 600МГц экран 5:3 (800х480) цветопередача 24бит USB 1xHost 1xSlave слот для microSD карты RS485/232 24В DC ONI - OEM-A8TS-HSSN-S-070 IEK

Панель оператора ONI (IEK) артикула oem-a8ts-hssn-s-070 - это компактное устройство управления с резистивным сенсорным экраном, предназначенное для интеграции в промышленные системы автоматизации. Подходит для работы в условиях вибраций, пыли и перепадов температур, обеспечивает связь с контроллерами через RS-232, RS-485 и USB, а также поддерживает хранение данных на microSD.

Назначение и область применения

Панель оператора ONI (IEK) oem-a8ts-hssn-s-070 используется для визуализации процессов, управления оборудованием и сбора данных в промышленной среде. Применяется в системах автоматизации станков, конвейеров, насосных установок, систем вентиляции и других устройствах, где требуется надежный интерфейс взаимодействия человека и машины. Устройство подходит для интеграции в собственные корпуса клиентов благодаря отсутствию внешнего кожуха - это делает его идеальным решением для OEM-производителей.

Технические характеристики

• Диагональ экрана: 7 дюймов
• Разрешение: 800×480 пикселей
• Тип дисплея: TFT с резистивным сенсорным экраном
• Цветность: 24-бит (более 16 млн цветов)
• Яркость: 300 кд/м² - достаточна для работы при ярком освещении
• Питание: 9–28 В постоянного тока (подходит для 24 В промышленных сетей)
• Защита IP65: устойчивость к пыли и струям воды с любого направления
• Рабочая температура: от –20 до +70 C
• Интерфейсы: 3 порта RS-232, 1 порт RS-485, USB Host/Slave
• Поддержка карт памяти: слот microSD
• Габариты фронта: 190,4 × 110 мм
• Глубина монтажа: 18,5 мм
• Гарантия: 12 месяцев

Совместимость и монтаж

Панель оператора ONI (IEK) oem-a8ts-hssn-s-070 предназначена для встраивания в панели или корпуса пользователя. Монтаж осуществляется путём вырезания прямоугольного отверстия 190,4 × 110 мм. Глубина монтажа всего 18,5 мм позволяет использовать её даже в ограниченных пространствах. Все интерфейсы расположены на задней стороне - после установки провода подключаются изнутри корпуса. Для подключения питания используйте кабель с защищёнными разъёмами, соответствующими напряжению 9–28 В. Кабели RS-232/RS-485 должны быть экранированными, особенно при длинных трассах (>50 м).

Безопасность и стандарты

Устройство имеет степень защиты IP65 - обеспечивает герметичность передней панели от пыли и водяных струй, что соответствует требованиям промышленной среды. Работает в широком температурном диапазоне, включая холодные помещения и жаркие цеха. Соответствует требованиям к применению в системах безопасности, в том числе для контроля аварийных ситуаций. Напряжение питания 9–28 В совместимо с большинством промышленных источников 24 В DC.

Преимущества

• Резистивный сенсорный экран - работает с любыми объектами (перчатками,stylus, пальцем), не требует специальных условий для касания
• Три порта RS-232 позволяют подключить несколько устройств одновременно (например, принтер, модем, счётчик)
• USB Host/Slave даёт возможность подключать флешки, мышки, обновлять прошивку или передавать данные
• microSD-слот - удобен для сохранения журналов событий, настроек или образов приложения
• Низкая глубина монтажа - экономит место внутри корпуса
• Бесплатное ПО для разработки интерфейса - снижает затраты на внедрение

Ограничения применения

• Не подходит для помещений с постоянным воздействием прямых струй воды или погружением - IP65 не гарантирует водонепроницаемость при длительном контакте с жидкостью
• Резистивный экран менее чувствителен к многокасанию и медленнее реагирует на быстрые жесты - не рекомендован для интерфейсов с частыми свайпами
• Максимальная яркость 300 кд/м² недостаточна для прямого солнечного света - лучше использовать в закрытых щитах или с затемнением
• Отсутствие Ethernet и Wi-Fi - нельзя использовать для удалённого доступа без дополнительных шлюзов

Примеры использования

• Управление линией розлива напитков - отображение уровня, давления, сигналов тревоги
• Контроль нагревательных печей - регулировка температуры, просмотр истории
• Автоматизация станков ЧПУ - ввод команд, диагностика ошибок, управление режимами
• Системы водоочистки - мониторинг расхода, состояния фильтров, показателей pH
• Агрегаты с несколькими датчиками - подключение трёх RS-232 к различным модулям (температура, уровень, давление)

Практические советы

• Перед монтажом проверьте габариты отверстия - точные размеры 190,4 × 110 мм; допуск +-0,5 мм
• Используйте термопасту или теплоотводящую плёнку при установке в замкнутые корпуса - устройство может греться при длительной нагрузке
• Для RS-485 обязательно подключите терминирующий резистор 120 Ом на крайних точках сети
• При использовании microSD - форматируйте карту в FAT32, чтобы обеспечить совместимость с ПО ONI
• Обязательно заземлите корпус оборудования, в который встраивается панель - это предотвращает помехи и повреждение интерфейсов
• При работе в условиях повышенной вибрации закрепите кабели хомутиками и избегайте свободных участков
