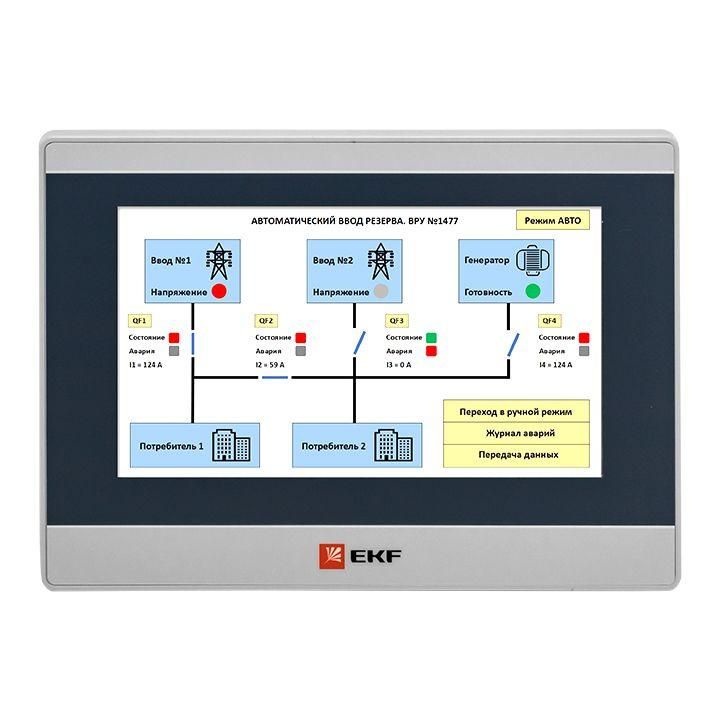

Панель оператора EKF PRO-Screen 7E | RSC-7E

Панель оператора PRO-Screen 7E от EKF - это компактный интерфейс для взаимодействия человека с промышленным оборудованием. Устройство работает в широком диапазоне напряжений, защищено от пыли и брызг воды, и легко интегрируется в системы на базе ПЛК. Артикул rsc-7e подходит для монтажа в условиях цехов, линий сборки и автоматизированных производств.

Назначение и область применения

Панель оператора PRO-Screen 7E предназначена для визуализации и управления технологическими процессами через графический интерфейс. Она используется в системах, где требуется контроль работы оборудования - например, на конвейерах, насосных станциях, упаковочных линиях, вентиляционных установках. Поддерживает связь с ПЛК и другими устройствами промышленной автоматики, вне зависимости от производителя. Применяется в пищевой, фармацевтической, металлургической и машиностроительной отраслях.

Технические характеристики

• Диагональ экрана: 7 дюймов (разрешение 1024×600 пикселей)
• Цветность дисплея: 16,7 млн цветов - обеспечивают четкую передачу изображений и графиков
• Напряжение питания: 9–28 В постоянного тока - совместимо с большинством промышленных источников
• Степень защиты: IP65 - полностью герметична от пыли, выдерживает струйные брызги воды
• Рабочая температура: от 0 до +50 C - подходит для теплых цехов, но не для холодных помещений или открытых площадок
• Габариты: 204×145×27 мм (ширина × высота × глубина монтажа)
• Операционная система: специализированная прошивка, настраиваемая через ПО PRO-Screen master

Совместимость и монтаж

Панель оператора PRO-Screen 7E монтируется в щиты или на панели оборудования с помощью фланца. Глубина монтажа всего 27 мм позволяет устанавливать её даже в ограниченном пространстве. Для подключения требуются два провода: положительный и отрицательный для питания, а также интерфейс RS-232/RS-485 или Ethernet для связи с ПЛК. Совместима с контроллерами всех производителей - главное, чтобы они поддерживали протоколы Modbus RTU/TCP, Profibus или другие, используемые в PRO-Screen master.

Безопасность и стандарты

Защита IP65 соответствует требованиям IEC 60529. Электробезопасность обеспечена за счет допустимого рабочего напряжения 28 В, что исключает риск поражения током. Устройство не имеет встроенных предохранителей - внешняя защита должна быть предусмотрена в силовой цепи.

Преимущества

• Высокая яркость и контрастность экрана - видимость сохраняется даже при ярком освещении цеха
• Малая глубина монтажа - экономия места в распределительных щитах
• Широкий диапазон входного напряжения - устойчивость к перепадам в сети
• Поддержка множества промышленных протоколов - гибкая интеграция без замены оборудования
• Управление через ПО PRO-Screen master - простой инструмент для настройки интерфейсов без глубоких знаний программирования

Ограничения применения

• Не предназначена для работы при температуре ниже 0 C - запрещён монтаж в неотапливаемых помещениях зимой
• Нет встроенного Wi-Fi или Bluetooth - все соединения должны быть проводными
• Интерфейсы USB и HDMI отсутствуют - нельзя подключить клавиатуру, мышь или внешние устройства
• Операционная система закрытая - невозможно установить стороннее ПО или обновить ядро OS самостоятельно

Примеры использования

• На линии розлива напитков - управление скоростью насосов, отслеживание уровня в баках
• В системе вентиляции - контроль давления, включение/выключение вентиляторов, аварийные сигналы
• На участке сварки - отображение параметров режима, время работы, количество деталей
• В автоматическом складе - управление перемещением роботов, отображение состояния стеллажей

Практические советы

• Перед монтажом проверьте посадочные отверстия - фронтальные размеры 204×145 мм требуют точного выреза в панели
• Для надёжной работы в условиях вибраций используйте антивибрационные прокладки под корпус
• При подключении питания соблюдайте полярность - неверное подключение может повредить плату
• Обязательно используйте ПО PRO-Screen master для настройки - без него панель будет просто светящимся экраном
• Заранее определите, какой протокол использует ваш ПЛК - это влияет на выбор типа кабеля и настройки коммуникации
