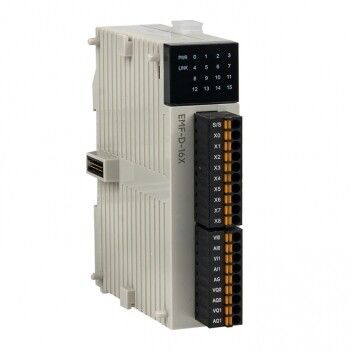

Модуль дискретного ввода EMF 16 PRO-Logic EKF PROxima | EMF-D-16X

Модуль дискретного ввода EMF 16 PRO-Logic PROxima от EKF предназначен для сбора сигналов с цифровых датчиков и кнопок в системах автоматизации. Этот модуль - часть серии PRO-Logic PROxima, совместимый с контроллерами, использующими промышленную шину, и обеспечивает надёжное подключение до 16 устройств с питанием постоянным током.

Назначение и область применения

EMF 16 PRO-Logic PROxima используется для передачи состояний дискретных сигналов - таких как положение концевых выключателей, датчики наличия, кнопки управления - в управляющие системы. Применяется в системах автоматизации на заводах, в логистике, на конвейерах, в станках с ЧПУ и других объектах, где требуется точная фиксация бинарных событий.

Технические характеристики

• Количество входов: 16 каналов дискретного ввода
• Тип входного напряжения: постоянный ток (DC)
• Рабочий диапазон напряжения: 20,4–28,8 В DC
• Тип подключения: пружинные зажимы - без инструмента, быстрое подключение проводов
• Выходы: отсутствуют - модуль только принимает сигналы, не формирует управление
• Тип изделия: модуль дискретного ввода

Совместимость и монтаж

EMF 16 PRO-Logic PROxima монтируется на DIN-рейку шириной 35 мм. Подключается к контроллерам серии PROxima через шину связи. Для работы требует внешнего источника питания 24 В DC в пределах допустимого диапазона. Пружинные зажимы позволяют подключить одножильные и многожильные провода сечением до 2,5 мм2 без обжима. Убедитесь, что напряжение на входах соответствует указанному диапазону - ниже 20,4 В сигнал может не распознаваться, выше 28,8 В возможна поломка.

Безопасность и стандарты

Модуль соответствует требованиям промышленной электромагнитной совместимости (ЭМС) и защищён от переполюсовки входов. Сертифицирован для использования в условиях промышленной среды, но не имеет защиты IP - применяется только внутри щитов или закрытых корпусов.

Преимущества

• Надёжные пружинные зажимы снижают риск плохого контакта и ускоряют монтаж
• Широкий рабочий диапазон напряжения (20,4–28,8 В) позволяет работать даже при просадках сети
• 16 входов в одном компактном модуле экономят место в распределительном щите
• Совместим с экосистемой PRO-Logic - легко масштабируется при расширении системы

Ограничения применения

• Не работает с переменным током - только постоянный ток 20,4–28,8 В
• Не имеет выходов - нельзя использовать для управления исполнительными механизмами
• Не защищён от пыли и влаги - запрещено установка вне электрошкафов
• Требует внешнего источника питания; сам по себе не генерирует энергию

Примеры использования

• Подключение 16 концевиков на ленточном конвейере для контроля положения груза
• Сбор сигналов с аварийных кнопок останова на участке сварки
• Фиксация состояния дверей доступа в технологические зоны
• Интеграция с PLC PROxima для логического анализа последовательности операций

Практические советы

• Перед подключением проверьте полярность: минусовой провод - на COM, плюсовой - на вход
• Используйте экраны и фильтры на длинных кабелях, чтобы избежать помех
• Для удобства обслуживания оставляйте свободный доступ к зажимам - не затягивайте провода слишком сильно
• EMF 16 PRO-Logic PROxima можно комбинировать с другими модулями серии PRO-Logic - например, с выходными или аналоговыми - в одной системе
• Артикул emf-d-16x - единственный идентификатор для заказа запасных частей и документации
