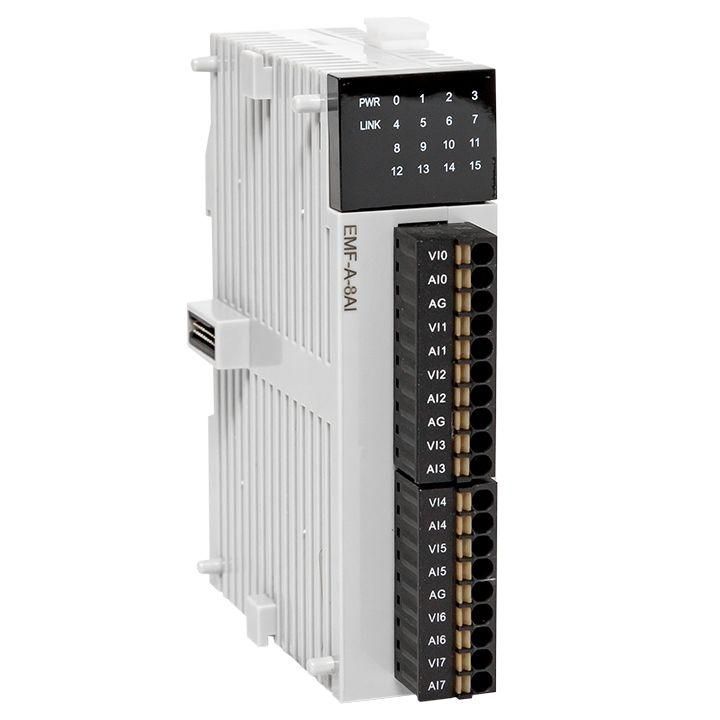

Модуль аналогового ввода EMF 8 PRO-Logic (без поверки) PROxima EKF EMF-A-8AI

Модуль аналогового ввода EMF 8 PRO-Logic PROxima от EKF предназначен для сбора сигналов с датчиков и оборудования, передающих данные в виде аналоговых токов или напряжений. Этот модуль входит в серию PROxima и используется в системах автоматизации с контроллерами, совместимыми с протоколом PRO-Logic. Артикул emf-a-8ai позволяет точно идентифицировать устройство при заказе и замене.

Назначение и область применения

EMF 8 PRO-Logic PROxima собирает аналоговые сигналы с восьми каналов и передаёт их в управляющую систему. Подходит для подключения датчиков температуры, давления, уровней, расхода, а также преобразователей сигнала с токовым или напряжением выходом. Применяется на промышленных объектах: в системах вентиляции, насосных станциях, линиях производства, где требуется точный контроль параметров процесса.

Технические характеристики

• Количество аналоговых входов: 8
• Поддерживаемые типы сигналов: ток (4–20 мА) и напряжение (0–10 В)
• Конфигурируемые входы: каждый из 8 каналов можно настроить на ток или напряжение отдельно
• Выходы: отсутствуют - модуль работает только на прием сигнала
• Тип подключения: клеммная колодка (не использует разъёмы типа M12 или RJ45)

Совместимость и монтаж

EMF 8 PRO-Logic PROxima совместим только с контроллерами серии PRO-Logic от EKF. Устанавливается на DIN-рейку 35 мм. Для подключения используются винтовые клеммы - провода зачищаются до 0,5–2,5 мм2. Каждый канал имеет гальваническую развязку, что исключает помехи между цепями. Модуль требует внешнего питания 24 В постоянного тока - источник питания должен быть подключен отдельно через соответствующий разъём на корпусе.

Безопасность и стандарты

Изделие соответствует требованиям EN 61131-2 для промышленных контроллеров. Защита от перегрузок и импульсных помех реализована на уровне входных цепей. Напряжение изоляции между каналами и землёй - до 500 В. Сертифицирован для работы в условиях промышленной среды, но не предназначен для взрывоопасных зон.

Преимущества

• Гибкая настройка каждого канала - один модуль заменяет два специализированных: для тока и для напряжения
• Гальваническая развязка каналов снижает риск повреждения контроллера от помех или потенциальных различий
• Стандартный форм-фактор и клеммный подключение упрощают замену старых модулей
• Работает в широком диапазоне температур - от -25C до +60C

Ограничения применения

• Не поддерживает цифровые сигналы - нельзя использовать для подключения энкодеров или дискретных датчиков
• Только совместим с контроллерами PRO-Logic; не работает с другими платформами (например, Siemens S7, Allen Bradley)
• Отсутствие выходов - не может управлять исполнительными механизмами, только считывать данные
• Требуется внешнее питание 24 В DC - не автономное устройство
• Не имеет защиты IP - установка допускается только внутри щита управления

Примеры использования

• Система отопления: подключение термопреобразователей с выходом 4–20 мА для регулировки температуры воды
• Насосная станция: сбор показаний датчиков давления (0–10 В) для запуска/останова насосов
• Линия розлива: контроль уровня жидкости в баках с помощью поплавковых датчиков с аналоговым выходом
• Энергоаудит: сбор данных с расходомеров для анализа потребления электроэнергии

Практические советы

• Перед подключением проверьте тип сигнала с датчика - выберите правильный режим (ток/напряжение) в ПО контроллера
• Используйте экранированные кабели для длинных линий связи - особенно при работе с токовыми сигналами 4–20 мА
• Заземление экрана кабеля выполняйте только на стороне контроллера, чтобы избежать контуров заземления
• При использовании нескольких модулей EMF 8 PRO-Logic PROxima учитывайте нагрузку на шину питания - суммарный ток потребления не более 1 А
• По завершении монтажа сделайте пробную запись значений - сверьтесь с реальным показанием датчика, чтобы исключить ошибку настройки
