Аналоговый модуль расширения, 8 входов, ток SM3AI8C | SE APC

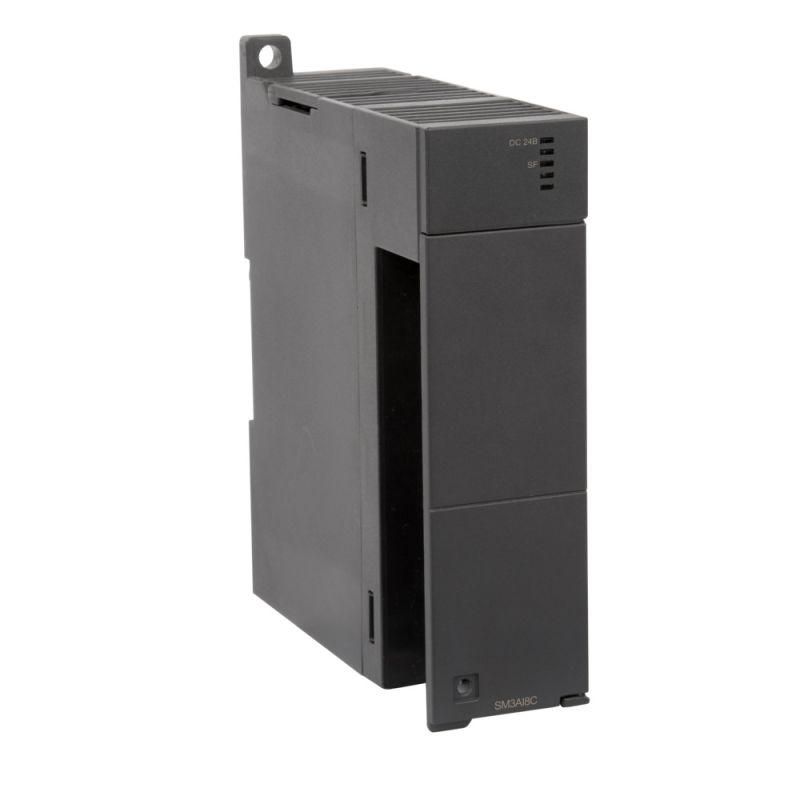

Аналоговый модуль расширения SE (Systeme) с артикулом sm3ai8c предназначен для подключения до восьми аналоговых сигналов постоянного тока в системах автоматизации на базе ПЛК Systeme Electric. Модуль обеспечивает надёжный сбор данных с датчиков и передачу их в управляющую систему, сохраняя точность и стабильность сигнала.

Назначение и область применения

Аналоговый модуль расширения sm3ai8c используется для увеличения количества входов в контроллеры серии OEM ПЛК Систэм Электрик. Он принимает аналоговые сигналы от датчиков давления, температуры, уровня, расхода и других устройств, выдающих токовый выход 4–20 мА. Подходит для промышленной автоматизации: конвейеров, насосных станций, систем вентиляции, технологических линий.

Технические характеристики

• Количество аналоговых входов: 8
• Тип сигнала: токовый (4–20 мА)
• Тип подключения: пружинные зажимы - быстрый монтаж без инструментов
• Тип изделия: модуль аналогового расширения
• Совместим с платформой OEM ПЛК Систэм Электрик

Совместимость и монтаж

Модуль sm3ai8c устанавливается исключительно в шасси ПЛК Systeme Electric серии OEM. Для работы требуется наличие свободного слота в основном блоке и правильная адресация через программное обеспечение PLC. Присоединение проводов осуществляется через пружинные зажимы: зачистите изоляцию на 5–7 мм, вставьте жилу до щелчка, проверьте фиксацию легким потягиванием. Напряжение питания модуля берётся от шины ПЛК - внешнее питание не требуется.

Безопасность и стандарты

Изделие соответствует требованиям безопасности EN 61131-2 для промышленных контроллеров. Защита от перегрузок и помех реализована внутри модуля. Не имеет сертификации ATEX или IECEx - не применяется во взрывоопасных зонах.

Преимущества

• Высокая плотность каналов: 8 входов на один модуль экономят место в щите
• Пружинные зажимы снижают время монтажа и исключают необходимость в отвертках
• Стандартный токовый формат 4–20 мА устойчив к помехам и длинным кабелям
• Работает совместно со всеми ПЛК серии OEM - не требует замены основного контроллера

Ограничения применения

• Не поддерживает напряжения (0–10 В) - только токовые сигналы 4–20 мА
• Не предназначена для установки вне закрытых щитов - рабочая температура +5…+55 C
• Требует обязательного подключения к ПЛК Systeme Electric; несовместим с другими брендами
• Нет гальванической развязки между каналами - возможны помехи при плохой земле

Примеры использования

• Подключение датчика давления в системе водоснабжения
• Сбор показаний термопреобразователей в печи нагрева
• Контроль уровня жидкости в резервуаре через токовый преобразователь
• Автоматизация процесса смешивания компонентов по заданному расходу

Практические советы

• Учитывайте посадочный размер модуля - он занимает один слот в шасси ПЛК. Убедитесь, что есть свободное место.
• Используйте экранированные кабели для токовых сигналов, особенно при длине более 50 метров. Заземлите экран только с одной стороны - у контроллера.
• Перед первым запуском проверьте настройки канала в прошивке ПЛК: тип сигнала должен быть установлен как “ток 4–20 мА”.
• Не подключайте высоковольтные цепи к этим входам - даже кратковременная перегрузка может повредить внутреннюю схему.
• При возникновении скачков значений проверьте качество контактов в зажимах - частая причина нестабильности.
