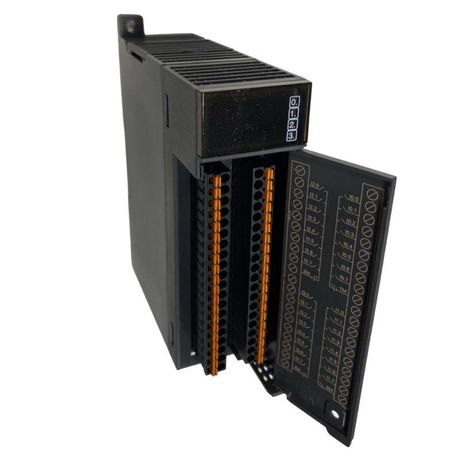

Дискретный модуль расширения 32 входов SM3DI32 | SE APC

Дискретный модуль расширения 32 входа от Systeme Electric (артикул sm3di32) предназначен для подключения до 32 дискретных устройств к контроллерам PLC системы OEM ПЛК Систэм Электрик, обеспечивая надёжную передачу сигналов от датчиков и кнопок в условиях промышленной автоматизации.

Назначение и область применения

Дискретный модуль расширения 32 входа используется для увеличения числа цифровых входов в системах автоматизации, когда штатных портов контроллера недостаточно. Подходит для сбора сигналов с концевиков, датчиков наличия, кнопочных постов, фотоэлементов и других двухпозиционных устройств. Применяется в цепях управления станками, конвейерами, упаковочным оборудованием и линиями производства, где требуется точная фиксация состояния оборудования.

Технические характеристики

• Количество входов: 32 дискретных канала
• Напряжение питания: 24 В постоянного или переменного тока
• Допустимое входное напряжение: 19,2 В - минимальное значение, при котором сигнал считается активным
• Входной ток: 5 мА - минимальный ток, необходимый для надёжного срабатывания входа
• Задержка обработки сигнала: 4 мс - время между изменением состояния на входе и его отражением в памяти контроллера
• Тип подключения: винтовые и пружинные клеммы - удобны для быстрого монтажа и надёжного контакта
• Поддерживаемый род тока: переменный и постоянный - совместим с большинством промышленных датчиков
• Тип изделия: модуль расширения для PLC

Совместимость и монтаж

Дискретный модуль расширения 32 входа (sm3di32) совместим с платформой OEM ПЛК Систэм Электрик. Устанавливается на DIN-рейку и подключается к базовому модулю через внутреннюю шину. Для работы требует подачи напряжения 24 В на питание модуля - отдельный источник не нужен. Каждый из 32 входов подключается отдельными проводами к клеммам; полярность не важна благодаря поддержке AC/DC. Максимальная длина кабеля до датчика - до 100 метров при использовании экранированного провода.

Безопасность и стандарты

Модуль соответствует требованиям промышленной электроники по EMC и защите от перенапряжений. Сертифицирован для использования в средах с высокими уровнями электромагнитных помех. Напряжение 19,2 В на входе является предельным - превышение этого значения может повредить входные цепи. Защита от обратной полярности и импульсных скачков реализована внутри модуля.

Преимущества

• Высокая плотность входов - 32 канала на одном модуле снижают количество устройств в щите
• Гибкая работа с AC/DC - позволяет использовать датчики разных типов без дополнительных преобразователей
• Универсальные клеммы - обеспечивают прочное соединение даже при вибрациях и частых обслуживаниях
• Стандартная задержка 4 мс - достаточна для большинства технологических процессов, не влияет на скорость управления

Ограничения применения

• Не предназначена для аналоговых сигналов - только дискретные (вкл./выкл.)
• Минимальное рабочее напряжение 19,2 В - датчики с более низким уровнем сигнала (например, 12 В) не будут работать
• Требуется внешний источник 24 В - сам модуль не генерирует питание
• Не имеет защиты от короткого замыкания на входе - необходимо применять предохранители или ограничивающие резисторы в цепях датчиков

Примеры использования

• Фиксация положения детали на конвейере с помощью концевого выключателя
• Считывание состояния дверей охраняемых зон через магнитные контакты
• Обработка сигналов с энкодеров импульсного типа (при условии частоты ниже 125 Гц)
• Интеграция аварийных кнопок останова в систему управления

Практические советы

• При подключении длинных кабелей используйте экранированные жилы с заземлённым экраном - это снизит влияние помех
• Не забудьте проверить уровень сигнала с датчика: он должен быть не менее 19,2 В при активном состоянии
• Для надёжности подключения - затягивайте винтовые клеммы усилием 0,2–0,3 Нм, не переусиливая
• При установке нескольких модулей sm3di32 - располагайте их с зазором 10 мм друг от друга для лучшего теплоотвода
• Проверяйте целостность цепей датчиков до подачи питания - короткое замыкание на входе может вывести модуль из строя
