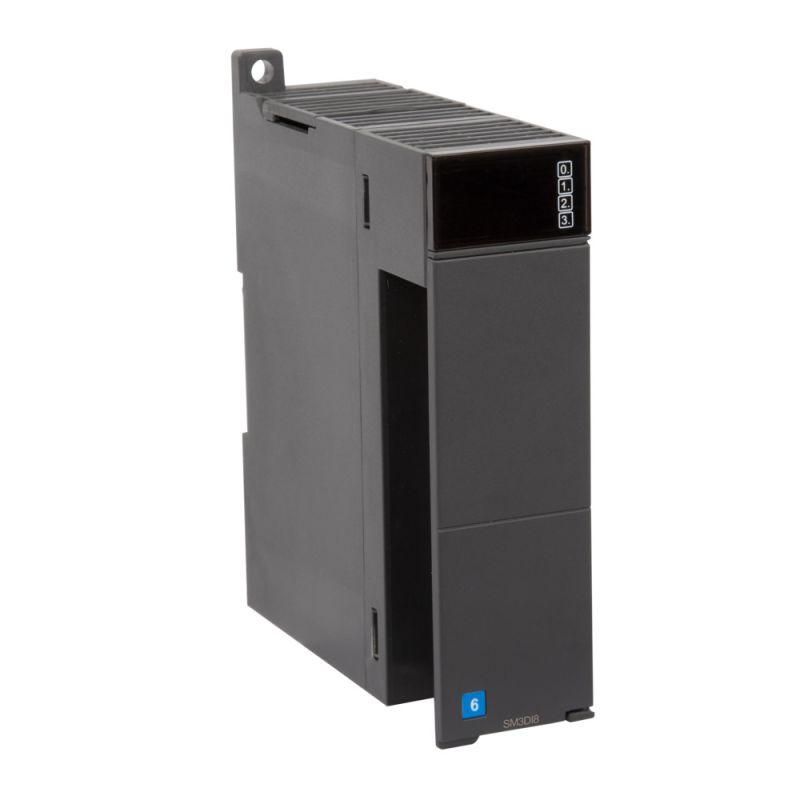

Модуль расширения дискретный SE, 8 входов, 24 В Systeme Electric SM3DI8

Дискретный модуль расширения 8 входов от Systeme Electric (арт. sm3di8) предназначен для подключения и обработки цифровых сигналов от внешних устройств в системах автоматизации на базе ПЛК OEM серии Систэм Электрик.

Назначение и область применения

Дискретный модуль расширения 8 входов используется для увеличения количества цифровых входов в контроллерах серии OEM ПЛК Систэм Электрик. Он принимает бинарные сигналы - «включено» / «выключено» - от датчиков положения, кнопок, концевиков, реле и других дискретных устройств. Подходит для установки в панелях управления станков, конвейеров, упаковочного оборудования и других промышленных систем, где требуется надёжная сборка состояний.

Технические характеристики

• Количество входов: 8 цифровых
• Напряжение питания: 24 В постоянного или переменного тока
• Допустимое входное напряжение: до 19,2 В (сигнал считается активным при достижении этого уровня)
• Входной ток: 7 мА при активном состоянии
• Задержка обработки сигнала: 4 мс - время между физическим изменением состояния на входе и его отражением в памяти ПЛК
• Тип подключения: винтовые и пружинные клеммы - удобны для быстрого монтажа и надёжного контакта
• Поддерживаемый род тока: переменный и постоянный - можно подключать устройства с любым типом питания
• Тип изделия: модуль расширения для ПЛК

Совместимость и монтаж

Дискретный модуль расширения 8 входов (sm3di8) совместим исключительно с платформой OEM ПЛК Систэм Электрик. Устанавливается на DIN-рейку рядом с основным контроллером и подключается через шлейф внутренней шины. Для работы требуется наличие свободного слота расширения в корпусе ПЛК. Кабели подключаются к клеммам: провода зачищаются на 5–7 мм, зажимаются винтом или вставляются в пружинную клемму - без инструментов. Неправильное подключение полярности не повредит модуль - он работает с переменным и постоянным током.

Безопасность и стандарты

Модуль соответствует требованиям промышленной электроники по EMC и защиты от перегрузок. Не содержит взрывозащиты, не сертифицирован для опасных зон. Применяется только в помещениях с нормальными условиями эксплуатации.

Преимущества

• Универсальный вход: работает с AC и DC - не требует выбора специального типа сигнала
• Высокая помехоустойчивость: порог срабатывания 19,2 В снижает влияние шумов
• Гибкий монтаж: комбинированные клеммы позволяют использовать как жилые, так и многожильные провода
• Стандартная задержка: 4 мс достаточны для большинства технологических процессов

Ограничения применения

• Не подходит для аналоговых сигналов - только дискретные (вкл./выкл.)
• Максимальное входное напряжение - 19,2 В; превышение может вызвать некорректную работу, но не выведет из строя
• Только для использования с ПЛК серии OEM от Systeme Electric - несовместим с другими брендами
• Не предназначена для наружной установки - отсутствует защита IP

Примеры использования

• Подключение концевых выключателей на станке для определения крайнего положения оси
• Считывание состояния кнопок аварийной остановки в цепях безопасности
• Приём сигнала от датчика наличия детали на конвейере
• Интеграция реле контроля температуры в систему управления печью

Практические советы

• Проверьте уровень сигнала от датчика перед подключением - он должен быть выше 19,2 В для уверенного срабатывания
• Используйте экранированные кабели при длинных трассах (>5 м) и в условиях сильных электромагнитных помех
• Не соединяйте несколько входов параллельно без учёта суммарного тока - каждый канал рассчитан на 7 мА
• При замене модуля сохраните порядок подключения - номера входов на корпусе совпадают с адресацией в программе ПЛК
• Дискретный модуль расширения 8 входов (sm3di8) легко заменить - он не требует перепрошивки ПЛК после замены
