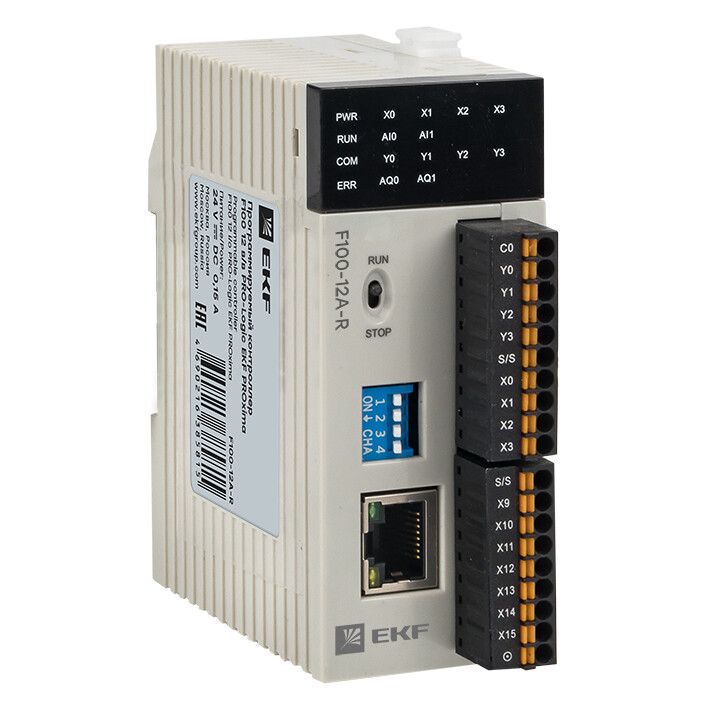

Программируемый контроллер F100 12 в/в PRO-Logic EKF PROxima | F100-12A-R

Программируемый контроллер F100 12 вольт постоянного тока PRO-Logic PROxima от EKF - компактный устройство для автоматизации технологических процессов на базе промышленных сетей. Несмотря на заявленное в названии напряжение, он работает от 20,4–28,8 В постоянного тока, что делает его совместимым со стандартными промышленными источниками питания.

Назначение и область применения

Программируемый контроллер F100 12 вольт постоянного тока PRO-Logic PROxima предназначен для реализации логических алгоритмов управления в автоматизированных системах. Он подходит для контроля и регулирования оборудования, где требуется точная последовательность действий, реакция на сигналы с датчиков и управление исполнительными механизмами. Применяется в системах вентиляции, отопления, водоснабжения, конвейерах, упаковочных линиях, автоматических дверях, системах освещения, котельных и других установках, требующих надёжной цифровой логики.

Технические характеристики

• Рабочее напряжение: 20,4–28,8 В постоянного тока (не 12 В, как указано в названии - это условное обозначение типа устройства)
• Цифровые входы: 4 шт. - для подключения кнопок, датчиков состояния, концевиков
• Аналоговые входы: 2 шт. - для считывания значений с датчиков температуры, давления, уровней (например, 0–10 В или 4–20 мА)
• Цифровые выходы: 4 шт. - для управления светодиодами, реле малой мощности, соленоидами
• Аналоговые выходы: 2 шт. - для формирования сигнала управления частотным преобразователем, клапаном и т.д.
• Релейные выходы: 4 шт. - коммутирование нагрузок до 2 А/250 В переменного тока
• Интерфейсы: 1 порт Ethernet (промышленный), 1 порт RS-485
• Поддержка протоколов: MODBUS RTU/ASCII через RS-485, MODBUS TCP/IP через Ethernet

Совместимость и монтаж

Программируемый контроллер F100 12 вольт постоянного тока PRO-Logic PROxima монтируется на DIN-рейку 35 мм. Подключение проводов осуществляется через зажимы с винтовым креплением. Для работы с Ethernet необходим кабель с RJ45, поддерживающий 10/100 Мбит/с. Интерфейс RS-485 позволяет подключить другие устройства по шине - например, счётчики, термостаты или HMI-панели. Учитывайте полярность при подключении питания - переполюсовка может вывести контроллер из строя. Кабели аналоговых входов рекомендуется экранировать и прокладывать отдельно от силовых цепей.

Безопасность и стандарты

Устройство соответствует требованиям промышленной электромагнитной совместимости (EMC) и защищено от перегрузок по питанию. Сертифицировано для использования в условиях промышленной среды. Не имеет защиты от пыли и влаги - применяется внутри щитов или в закрытых корпусах IP54 и выше.

Преимущества

• Гибкая программируемость - можно реализовать сложную логику без внешних реле и таймеров
• Интеграция в современные сети - поддержка MODBUS TCP/IP и RS-485 позволяет легко подключить контроллер к SCADA-системам
• Многофункциональные выходы - сочетание релейных, цифровых и аналоговых каналов снижает потребность в дополнительных модулях
• Стандартный форм-фактор - совместим с типовой промышленной арматурой и щитами

Ограничения применения

• Не предназначен для работы при напряжении ниже 20,4 В - использование 12 В невозможно
• Отсутствие встроенной защиты от влаги - нельзя использовать вне герметичных корпусов
• Ограниченное количество I/O - при необходимости более 4 релейных или 2 аналоговых выходов потребуется расширение
• Нет встроенного экрана - настройка и диагностика требуют подключения к ПК через ПО EKF

Примеры использования

• Автоматический ввод резерва (АВР): контроль напряжения основного и резервного источника, управление контакторами
• Система вентиляции: включение вентиляторов при превышении температуры по данным с аналогового датчика
• Фасовочная линия: синхронизация движения конвейера с работой дозатора по импульсам с энкодера
• Освещение склада: включение света по таймеру и наличию движения (по сигналу с датчика)

Практические советы

• Выбирая программное обеспечение, используйте официальный конфигуратор EKF PROxima - он оптимизирован для этого контроллера
• При использовании аналоговых входов проверьте тип сигнала (0–10 В или 4–20 мА) - в настройках ПЛК необходимо выбрать правильный режим
• Для долгой работы в условиях вибраций используйте клеммы с фиксаторами или примените каплю контргайки
• RS-485 требует оконечного сопротивления 120 Ом на крайних точках шины - забудете - будет помеха в передаче данных
• Программируемый контроллер F100 12 вольт постоянного тока PRO-Logic PROmina не заменяет ПЛК с высокой производительностью - для тысяч операций в секунду выбирайте модели старших серий
